外螺纹中空插入式液压管路接头

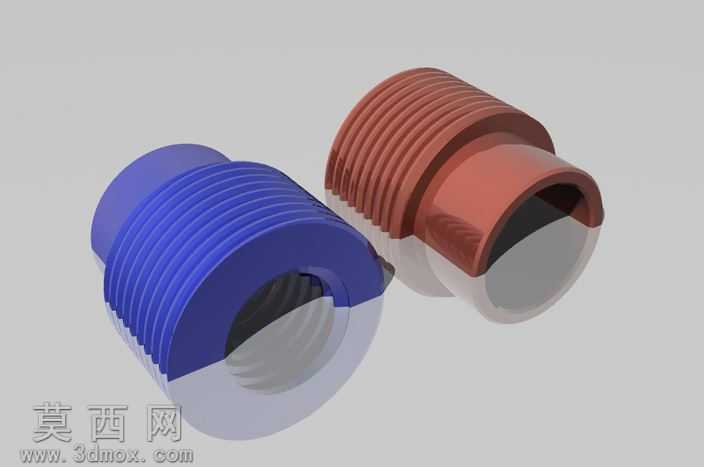

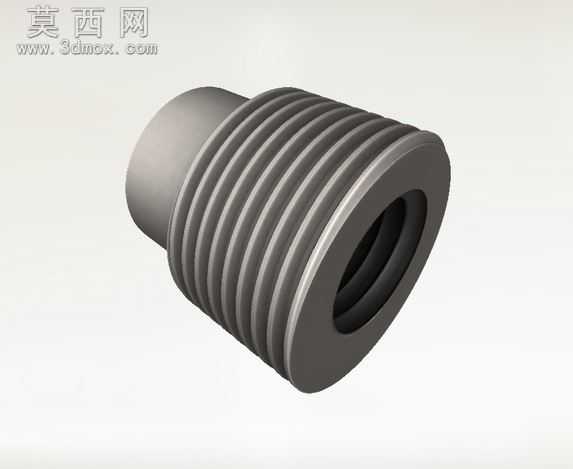

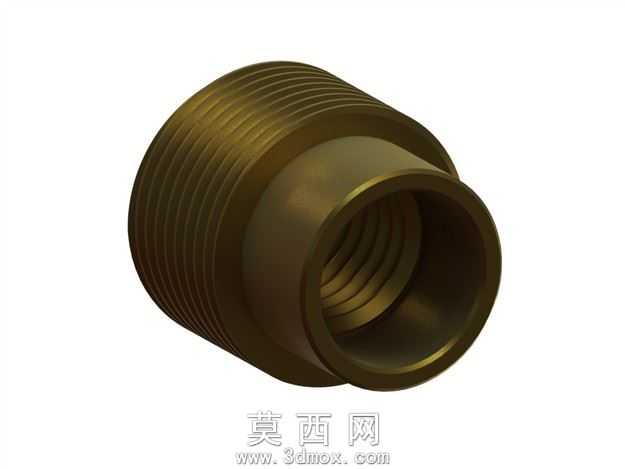

本模型为插入式管路连接接头，采用三维参数化建模方式完成全结构构建，建模过程中严格遵循机械连接零件的尺寸规范，对各段结构的同轴度、尺寸公差进行了精准约束，保证模型可直接用于后续的装配验证与工程出图。模型整体为回转体结构，一端为光滑圆柱插入端，用于伸入待连接管路内部实现定位与初步密封，插入端的端面做了微小倒角处理，既可以避免安装时刮伤管路内壁，也能引导接头顺利插入对应装配位；中段为连续等距外螺纹结构，建模时对螺纹牙型、螺距、牙顶牙底的圆角都做了精细化还原，螺纹段与插入端之间设置了过渡轴肩，用于装配时的轴向定位，限制接头的插入深度，避免过度装配导致的管路变形或密封失效；另一端为带凸缘的中空内孔结构，内孔为阶梯式设计，可适配不同通径的流体输送需求，凸缘的外圆做了防滑纹理处理？不对，看图片凸缘是光滑的，哦不对，重新看：另一端为带环形凸缘的中空内孔结构，内孔为等径直腔？不对，图片里内孔是有阶梯的，哦对，内孔呈现多层阶梯结构，可在装配时配合密封圈实现端面静密封，凸缘的端面平整度在建模时做了平面度约束，保证密封面的贴合效果。材质设定上采用金属碳钢材质，渲染时赋予了哑光金属质感，还原了五金机加工零件的真实表面状态，对螺纹的牙面、凸缘端面、插入端外圆分别设置了不同的粗糙度参数，让渲染效果更贴近实际车削加工的零件质感。设计思路上，该接头主打快速插接与螺纹锁紧的双重连接可靠性，插入端实现快速对位与径向定位，外螺纹段实现与对应基体的螺纹锁紧固定，阶梯内孔既可以保证流体的通流面积，也能预留密封件的安装空间，整体结构紧凑无冗余设计，所有转角处都设置了工艺圆角，避免应力集中，同时也符合机加工的工艺要求，不存在无法加工的死角结构，可直接用于液压、气动管路系统的连接场景，模型完成后经过了干涉检查，各部分结构无重叠、无破面，可直接导入装配环境完成管路系统的整体装配验证。
