可调式活动开口扳手结构设计方案

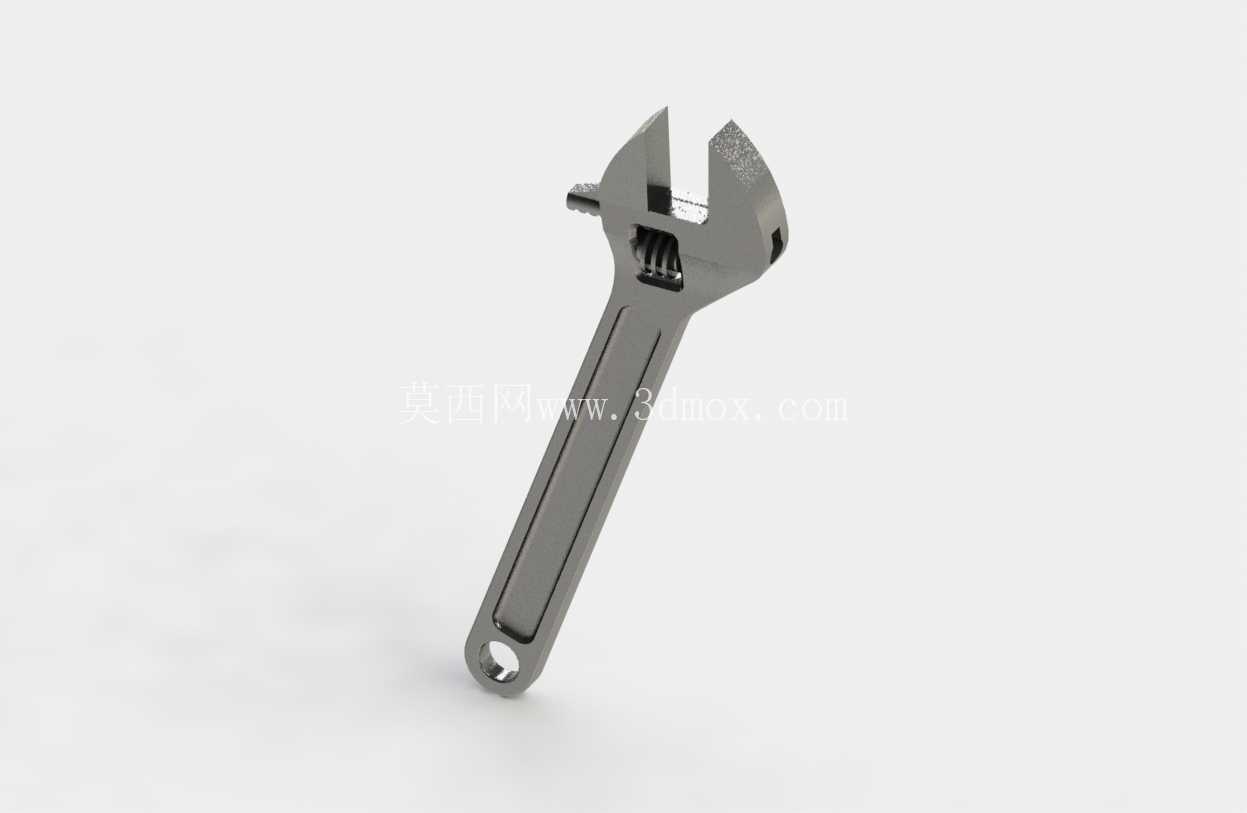

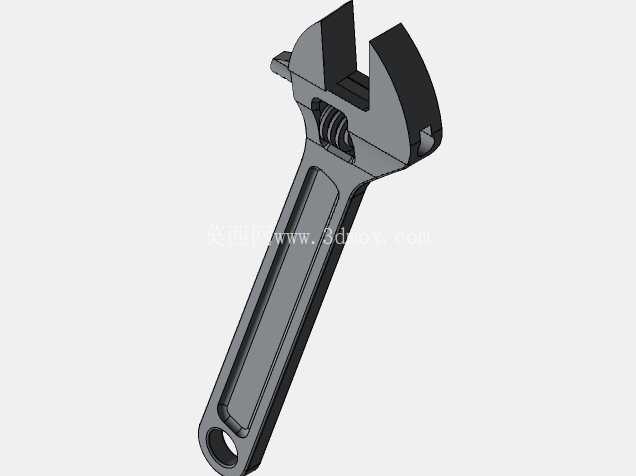

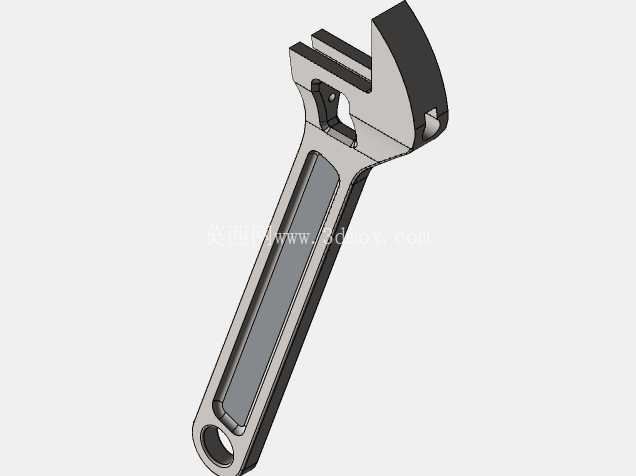

　　在设备运维、机械装配、五金维修等各类现场作业场景中，活动扳手是出现频率极高的通用紧固作业工具，区别于固定开口的呆扳手，这类可调开口的扳手能够适配一定尺寸区间内的螺栓、螺母类紧固件，无需携带多把不同规格的固定扳手即可完成多数常规紧固、拆卸作业，大幅降低现场作业的工具携带负担。这款可调活动扳手的整体结构遵循传统活动扳手的成熟受力逻辑，整体分为固定钳体、活动钳口、调节蜗杆、握持手柄四个核心组成部分，固定钳体与手柄为一体化结构，采用整体式受力设计，避免拼接结构带来的应力集中问题，在承受大扭矩紧固作业时，力的传递路径从握持端直接延伸至固定钳口，整体受力均匀，不会出现局部应力过载导致的结构断裂问题。

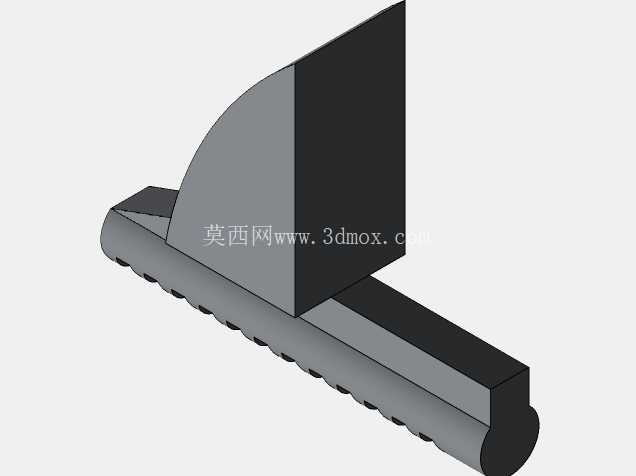

　　活动钳口与固定钳体的导轨槽采用间隙配合设计，配合间隙控制在0.02-0.05mm区间，既保证活动钳口能够沿导轨顺畅滑动调整开口尺寸，又避免间隙过大导致夹持紧固件时出现晃动、打滑问题，调节蜗杆与活动钳口底部的齿条采用渐开线齿形啮合，齿面做了防滑耐磨处理，转动蜗杆时能够平稳带动活动钳口移动，实现开口尺寸的无级调节，开口调节范围覆盖0-24mm常规紧固件尺寸，能够满足绝大多数民用维修、常规设备装配的紧固件作业需求。手柄部分采用长条形等强度截面设计，整体长度按照人手握持的人机工程学尺寸设定，握持区域做了圆弧过渡处理，避免锐边割手，手柄末端开设的悬挂孔既方便作业结束后将扳手悬挂在工具架上收纳，也可在需要施加超大扭矩时，穿入加力杆延长力臂，满足大规格紧固件的紧固扭矩需求。钳口的夹持面做了细密的齿纹处理，齿纹方向与受力方向垂直，夹持紧固件时能够增大接触面摩擦力，避免施加扭矩时扳手从紧固件上滑脱，造成工件损伤或者作业安全隐患。

　　从设计思路上看，这款扳手在成熟结构的基础上做了细节优化，手柄部位的减重槽设计在不降低整体结构强度的前提下，有效降低了扳手整体重量，长时间手持作业不易产生疲劳感，整体结构没有多余的复杂零件，所有活动部件都做了防脱落限位设计，调节蜗杆的两端设置有限位结构，活动钳口调整到最大开口位置时不会从钳体导轨中脱出，提升工具使用的可靠性。在实际安装与使用边界上，这款扳手属于手持手动工具，无需额外配套安装基座，日常使用时需要注意避免将扳手作为撬棍或者敲击工具使用，防止钳体受力变形导致活动钳口卡滞，调节蜗杆的啮合部位需要定期涂抹润滑脂，避免灰尘、铁屑进入啮合间隙导致调节卡顿，当钳口齿面出现明显磨损、崩缺时需要及时更换，防止作业时打滑伤人。

　　从结构建模的角度来看，这款扳手的建模过程重点需要关注活动钳口与固定钳体导轨的配合公差，以及蜗杆与齿条的啮合参数匹配，建模时需要预留合理的活动间隙，保证虚拟装配后各个活动部件能够顺畅运动，不会出现干涉问题，钳体部分的圆角过渡需要按照实际加工工艺设定，避免出现应力集中的锐角结构，保证模型能够直接对接后续的加工工艺或者3D打印验证流程。这类手动工具的结构设计看似简单，实则每一处尺寸都经过长期的实际作业验证，开口的最大开度与手柄长度的比例经过严格的扭矩匹配，保证在正常人力施加的扭矩范围内，钳体结构不会发生塑性变形，活动钳口的夹持面与手柄中心线的角度设定为15度，这个角度能够让作业时扳手的转动角度更小，在空间受限的作业场景中也能顺利完成紧固件的转动操作，不需要频繁将扳手从紧固件上取下重新卡位，提升狭窄空间内的作业效率。
