工业用立式高压储运气瓶三维结构设计

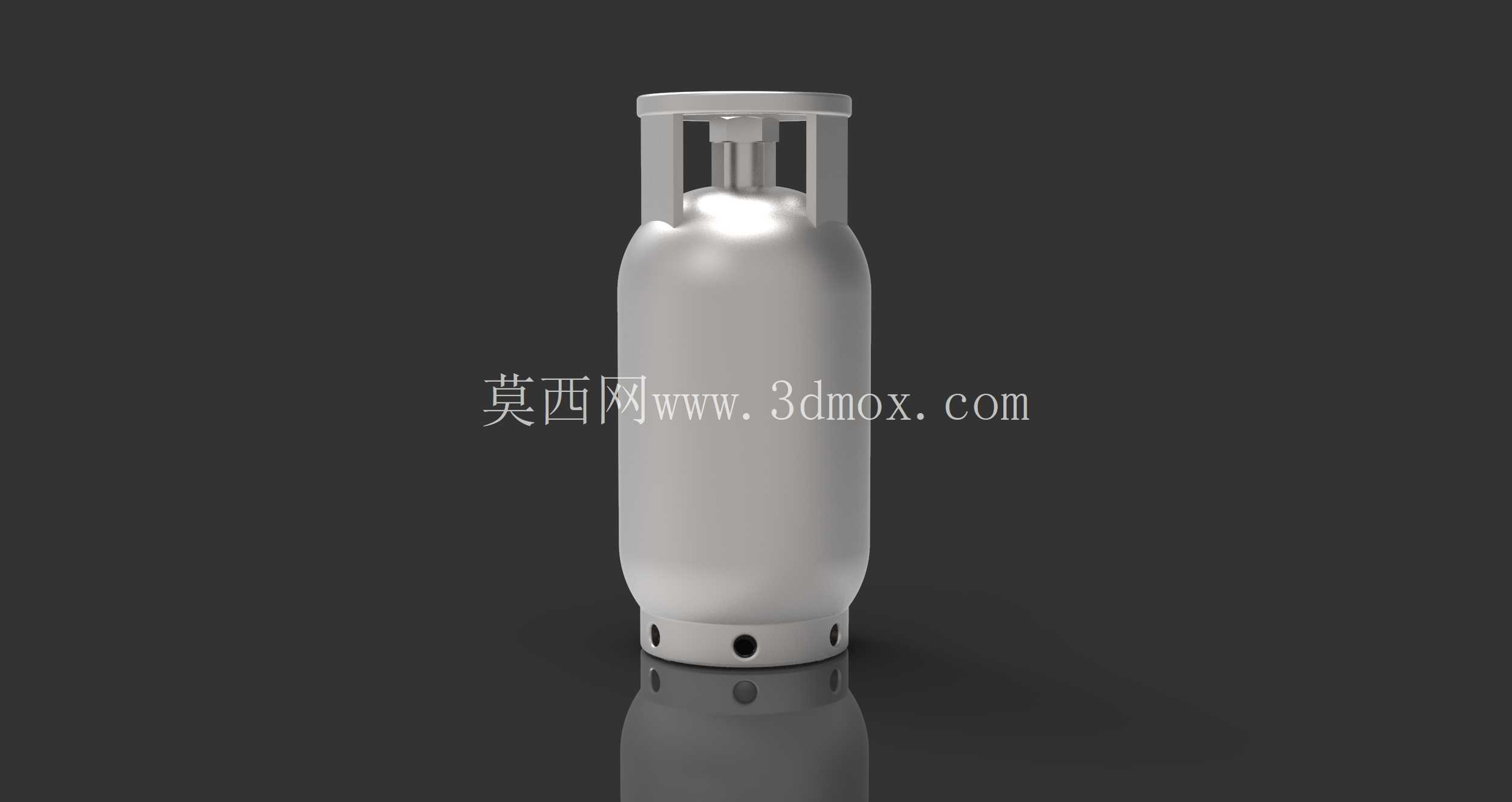

在工业气体储运、化工生产补给、焊接作业供气、医疗气体配送等场景中，立式高压气瓶是应用范围极广的承压储运部件，这类部件的结构合理性直接关系到储运环节的安全性、充装作业的便捷性以及长期周转使用的耐用性。本次设计的立式气瓶整体采用直立式圆柱罐体结构，主体承压段为等直径薄壁圆筒构型，上下两端通过旋压成型的标准椭圆封头实现封闭，相比平端盖结构，椭圆封头在同等承压等级下应力分布更均匀，能够有效降低端角位置的应力集中系数，减少长期充放压循环下的疲劳开裂风险。

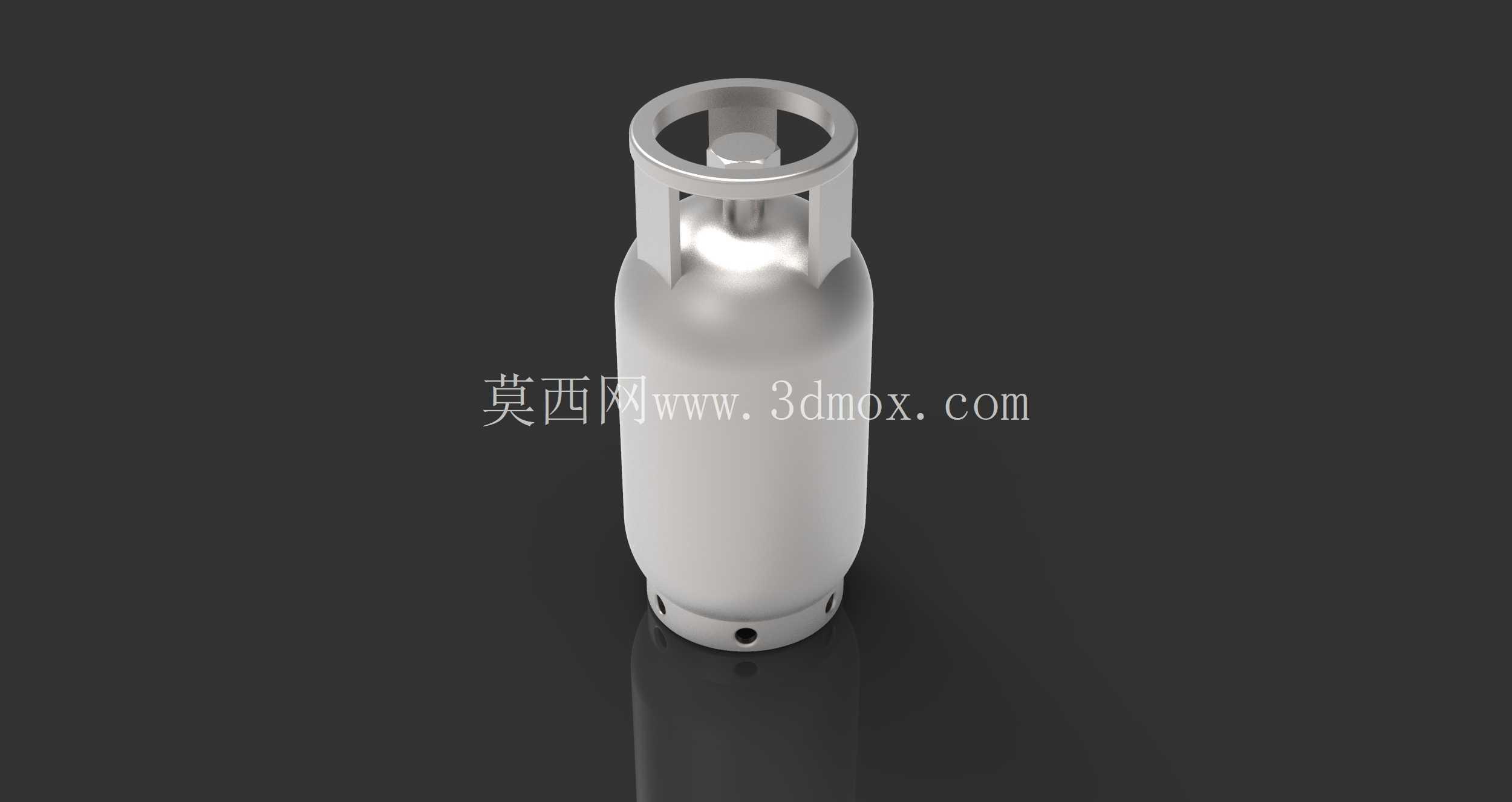

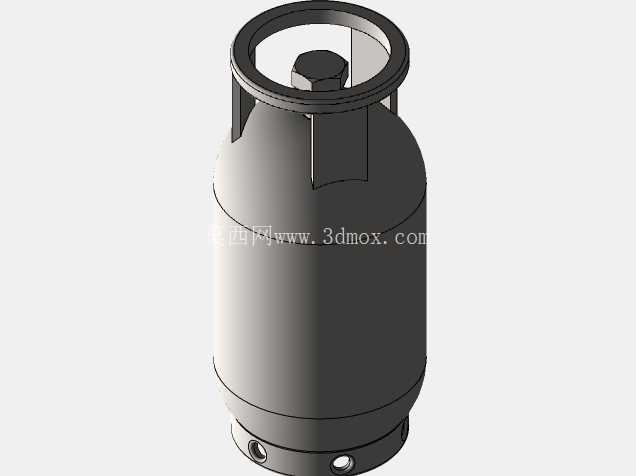

从实际使用场景的适配性出发，罐体顶部设置了一体式锻造护罩结构，护罩采用框架式镂空设计，既能够完全包覆顶部的瓶阀组件，避免储运过程中磕碰、撞击导致瓶阀变形泄漏，又预留了足够的操作空间，方便作业人员连接减压阀、充装接头时的手部操作，护罩与上封头之间采用圆周满焊连接，焊缝位置做了圆滑过渡处理，避免焊接应力集中。罐体底部设置了三点式支撑底座，底座与下封头焊接为整体，底座上预留的三个均匀分布的排水孔，能够避免户外堆放时雨水积存在底座与封头的衔接缝隙中，减少长期使用过程中的缝隙腐蚀风险，同时底座的支撑面做了平面度公差控制，保证气瓶直立放置时的稳定性，在常规硬化地面上不会出现倾斜晃动感，适配工厂车间、供气站点、户外作业现场等多种放置场景。

设计过程中首先围绕承压需求做壁厚核算，根据常用工业气体的公称工作压力，结合罐体材料的屈服强度、焊接接头系数，计算得到主体圆筒的最小壁厚，在此基础上预留足够的腐蚀裕量，适配工业环境下长期周转使用的磨损、腐蚀损耗。瓶身的直段长度与直径比例经过多轮调整，既保证了额定的容积要求，又控制了整体高度，避免直立状态下重心过高导致的倾倒风险，同时该比例也适配现有市面上通用的气瓶搬运手推车、固定支架的安装尺寸，不需要额外定制适配工装，能够直接匹配现有储运、固定配件的安装边界。瓶阀安装座采用内螺纹沉孔设计，螺纹规格选用通用的气瓶阀连接标准，保证不同厂商生产的同规格瓶阀都能够顺利装配，安装座与上封头的焊接位置做了加厚处理，避免频繁拆装瓶阀时的力矩作用导致焊接位置开裂。

考虑到气瓶在周转过程中会经历频繁的搬运、滚动、堆叠，瓶身直段外壁不设置突出的外置结构，所有焊接附件的外边缘都做了圆角倒钝处理，避免搬运过程中划伤作业人员，也减少滚动过程中的磕碰变形。护罩的顶部平面做了防滑纹理设计，方便短距离徒手搬移时的手部施力，同时护罩的镂空尺寸经过校核，即使发生意外倾倒，护罩也不会发生严重变形挤压瓶阀，能够为瓶阀提供足够的防护空间。底座的高度设置兼顾了直立稳定性和叉车搬运的适配性，手动液压叉车的叉齿能够顺利伸入底座下方完成整瓶的装卸作业，不需要额外的辅助吊具。

在结构细节处理上，封头与直筒段的环焊缝位置做了内凹余高控制，避免内壁焊缝凸起导致的气体残留，对于需要定期内部检验的气瓶来说，平滑的内壁也能够减少检验时的清理工作量，避免杂质、残液积存在焊缝缝隙中。瓶身的壁厚均匀性控制在公差范围内，避免局部壁厚过薄导致的承压能力不足，所有外露的金属边缘都做了钝化处理，去除焊接、机加工产生的毛刺锐边。整体结构没有多余的装饰性设计，所有构型都围绕承压安全、使用便捷、耐用易维护的核心需求展开，能够适配氧气、氩气、氮气、二氧化碳等多种常用工业压缩气体的储运需求，也可经过内部特殊处理后用于部分高压液化气体的盛装，结构尺寸完全符合现有气瓶储运、充装、使用环节的通用配套要求，不需要对现有作业流程、配套工装做调整即可直接投入使用。
