U型转弯自由辊筒曲线输送设备

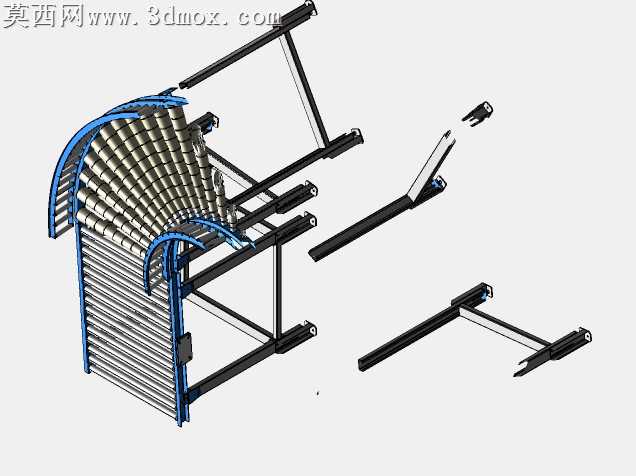

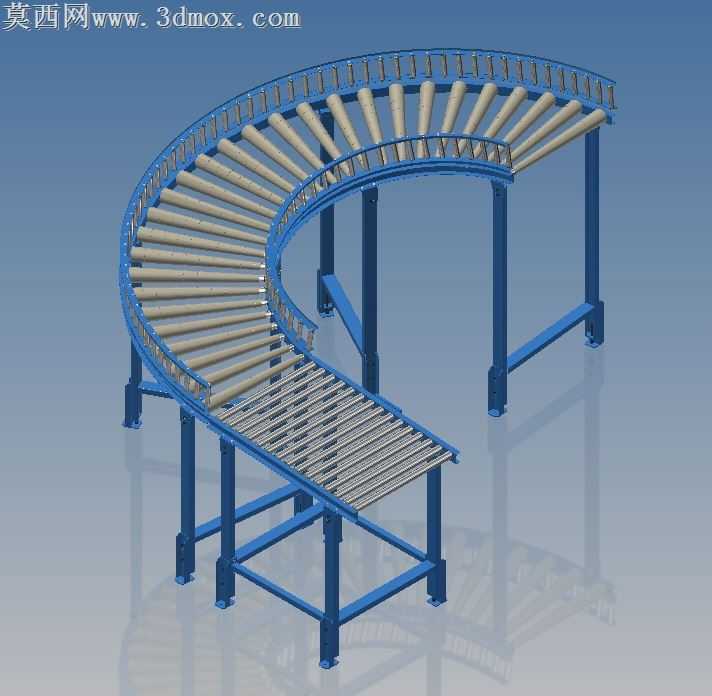

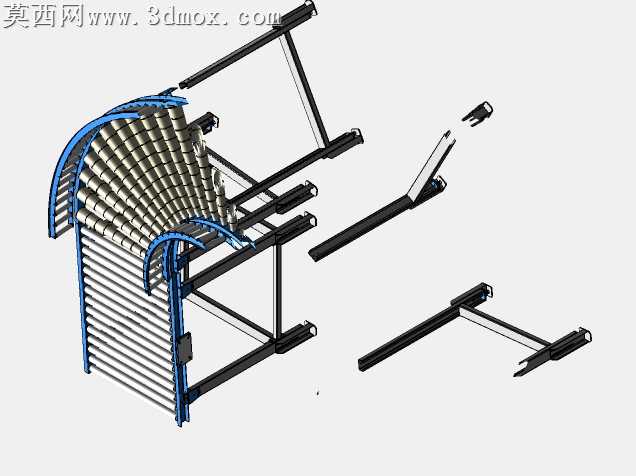

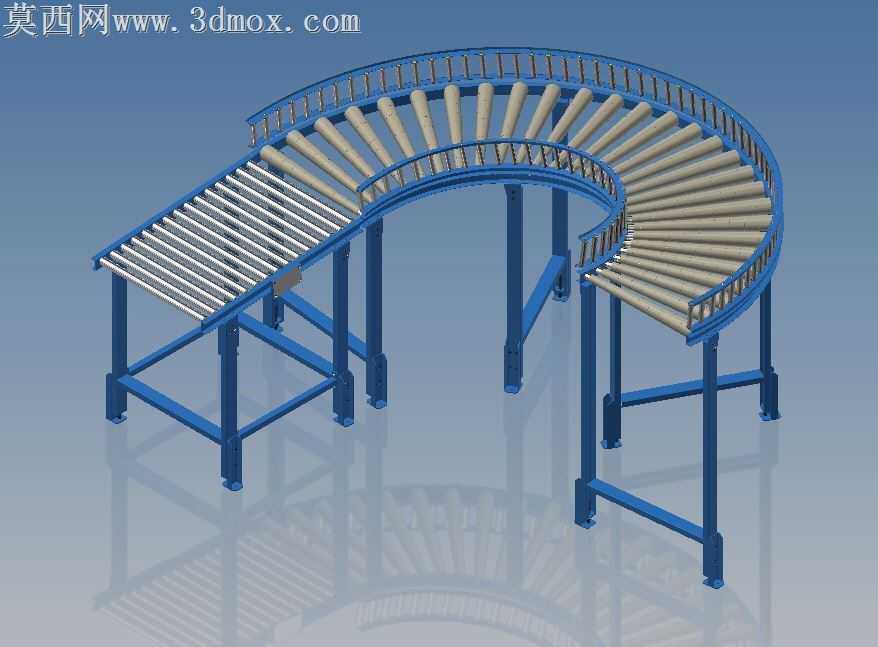

本作品为U型曲线辊筒输送机的三维建模成果，建模过程中严格遵循工业输送设备的实际设计规范，先从整体布局入手确定180度转弯段的曲率半径，匹配两端直线输送段的衔接角度，保证物料输送路径的流畅过渡，避免出现卡料、跑偏的设计缺陷。建模时对每一处结构都做了精细化还原：支撑腿采用标准型钢截面设计，搭配横向、斜向的加强筋结构，通过三维软件的装配约束模拟实际焊接连接的刚性效果，保证机架整体的承重稳定性；转弯段的外侧护栏做了随曲率平滑过渡的弧形建模，护栏与辊筒端面的间隙严格控制在安全范围内，防止输送过程中物料从侧边滑落；每根输送辊筒都按照实际辊径、轴径尺寸单独建模，辊筒间距根据常规输送物料的最小尺寸设定，保证小件物料也能平稳通过转弯段，不会出现卡滞掉落的问题。材质渲染阶段，机架部分赋予哑光蓝色工业烤漆材质，还原钢材表面喷涂后的细腻质感，辊筒表面赋予镀锌金属材质，呈现冷轧辊面的轻微金属反光效果，地面添加柔和的反射效果提升整体渲染真实感，不同部件的材质区分清晰，能够直观分辨各个结构的功能属性。设计思路上充分考虑了车间布局的空间利用率，180度U型转弯的结构可以在有限的车间长度内实现输送线路的折返布置，相比直线输送线大幅节省占地空间，自由辊筒的设计既可以配合动力输送实现物料流转，也可以作为无动力段用于人工上下料工位的物料暂存与转运，整体结构模块化程度高，支撑腿的高度预留了调节余量，可适配不同车间的地面高差与上下游设备的对接高度，转弯段与直线段采用可拆分的装配设计，方便运输与现场安装调试，所有连接位置的螺栓孔位都做了对应建模，完全符合实际加工装配的工艺要求，能够直接作为生产设计的参考方案使用。
