无心磨床配套U型出口输送设备结构

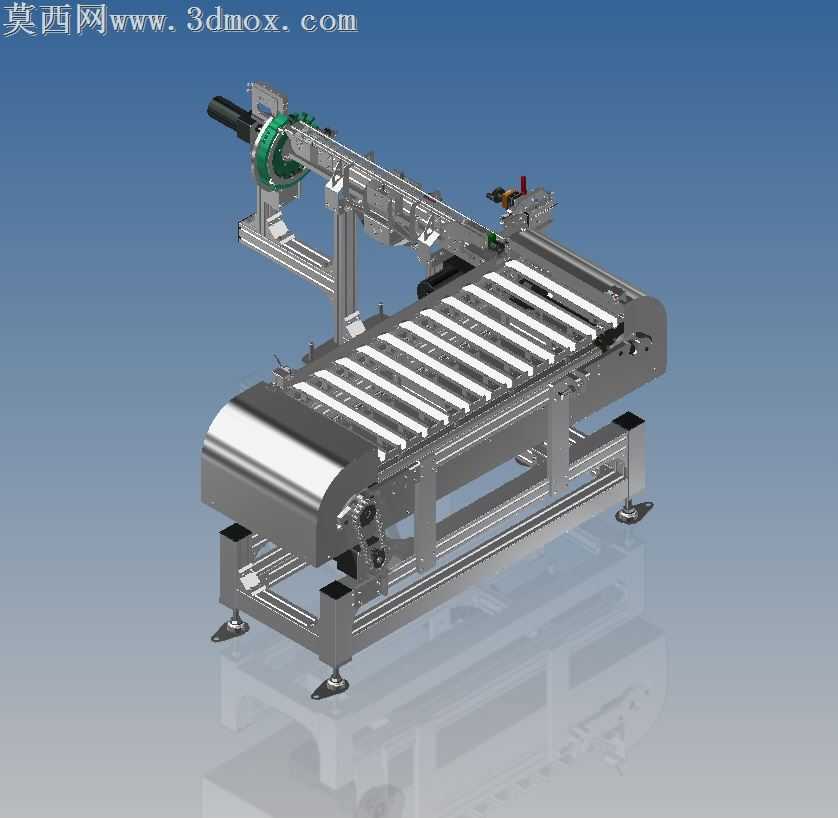

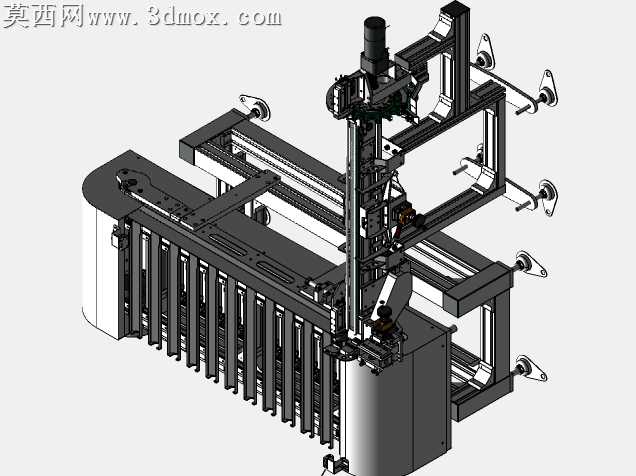

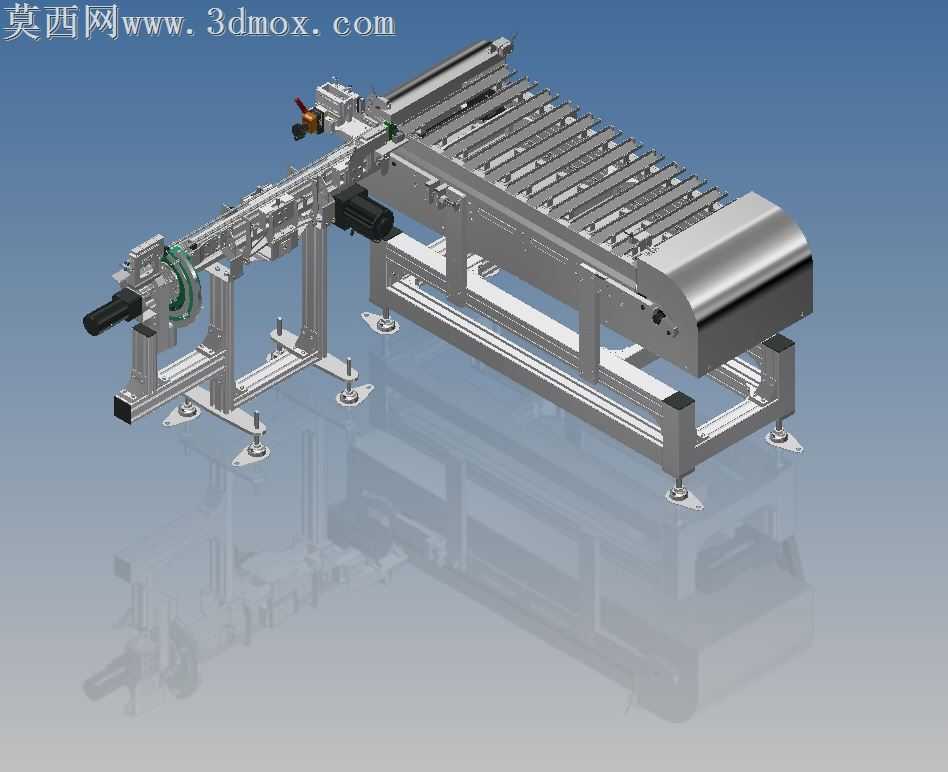

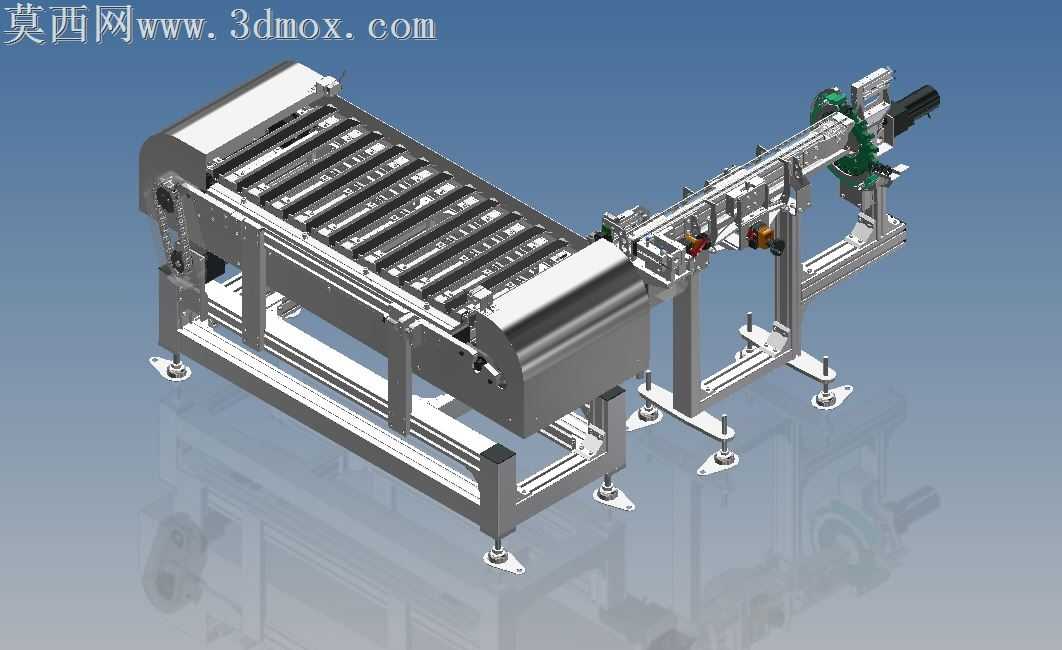

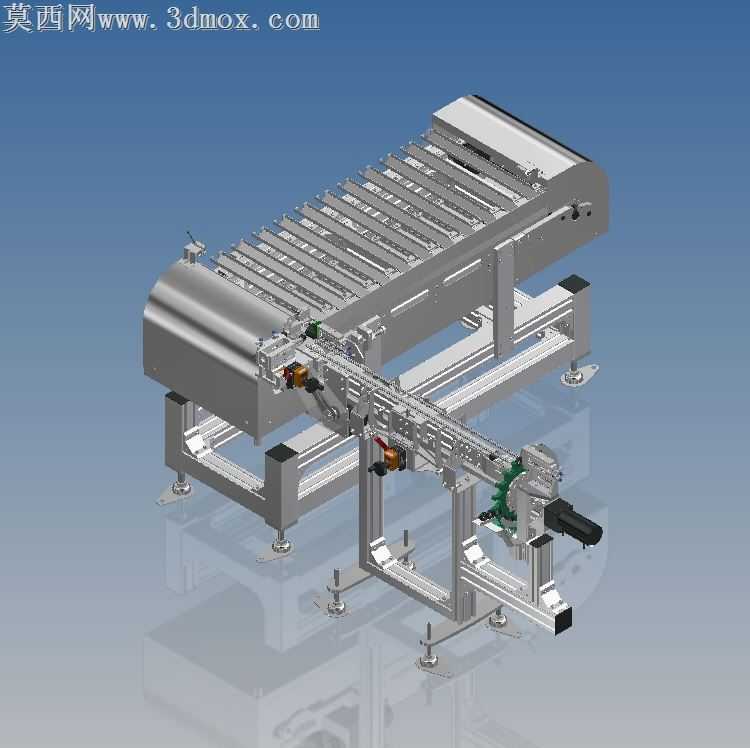

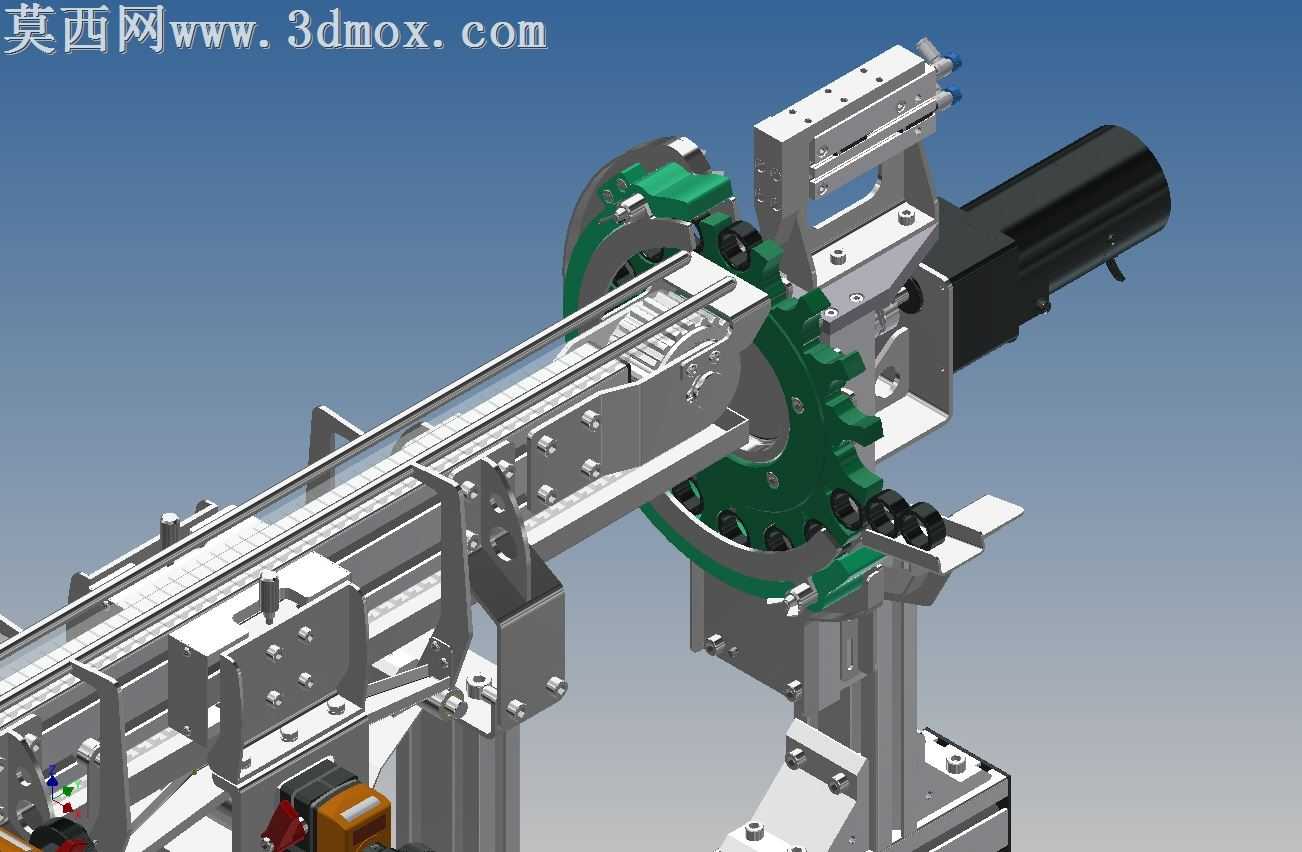

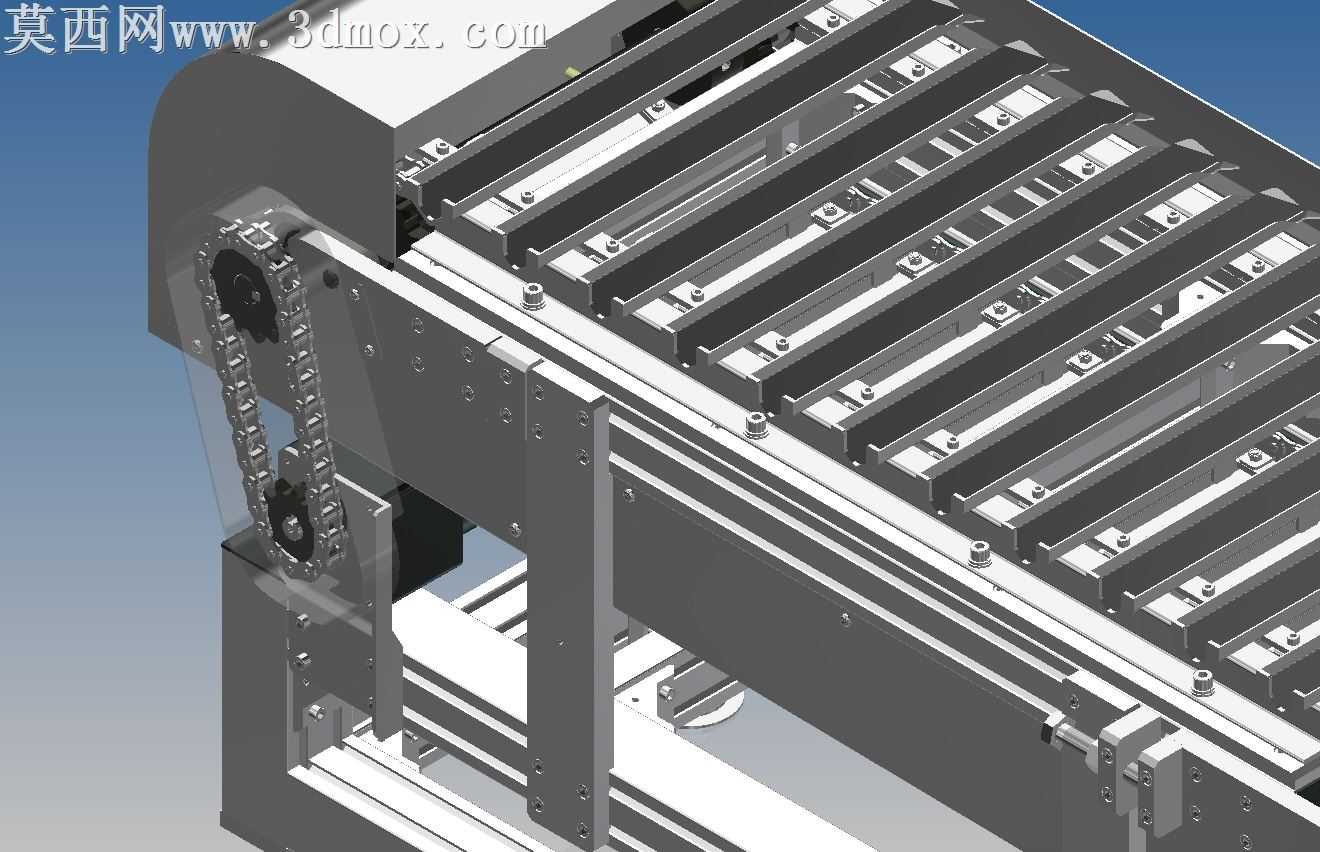

本套三维模型为适配无心磨床加工工序设计的U型出口输送结构，建模过程中严格遵循机械设计规范，对设备各组成部分进行1:1等比例还原，完整呈现了设备的装配逻辑与运行结构。模型搭建阶段，首先完成主体承载机架的建模，采用工业铝型材搭配钣金封板的结构设计，对型材的拼接位置、连接角件的安装点位、可调脚杯的调节行程都做了精准的参数化设定，保证机架部分的结构强度与安装可调性符合工业现场使用要求。辊道输送段作为工件承接的核心部分，建模时逐一还原了每根输送辊的轴体、轴承安装位、链轮传动结构，对辊道的排布间距、辊面的高度差做了适配无心磨床出料高度的参数校准，确保加工完成的工件能够平稳从磨床出料端滑移至输送辊面，不会出现工件磕碰、卡滞的问题。转向输送段采用模块化的窄带输送结构设计，建模时还原了侧边导向栏的可调结构、驱动电机的安装支架、传动带轮的张紧调节机构，能够实现工件从辊道段的90度转向输送，适配生产线的布局流向需求。渲染阶段采用金属哑光材质模拟机架铝型材与不锈钢辊面的质感，对驱动电机、传动链轮等部件赋予对应的工业漆面与金属材质，通过光影调整清晰呈现各部件的装配层次，直观展示设备的结构组成。设计思路上充分考虑无心磨床加工工件的出料特性，在辊道末端设置了缓冲挡边结构，转向段设置了可调节的导向护栏，能够适配不同直径规格的轴类工件输送需求，整体结构兼顾了输送稳定性、安装调试便捷性与后期维护的便利性，可直接用于无心磨床配套出料输送线的方案展示、结构参考与工程设计参考。
