汽车仪表壳体压铸件结构设计

这款压铸件是乘用车辆驾驶舱仪表总成的核心承载壳体，主要适配常规乘用车型的组合仪表安装需求，在整车装配环节中，需要卡接在仪表台中部的预留安装位，为内部的车速表、转速表、油位水温指示模块、行车电脑显示屏以及配套的线束接插件提供刚性支撑与防护。从实际装车的工况来看，该部件需要耐受驾驶舱内-40℃到85℃的温度交变，同时要抵御车辆行驶过程中来自路面的持续振动，避免内部仪表组件出现松脱、指针偏移或者接插件接触不良的问题，因此结构设计上优先考虑了安装后的刚性与抗振性能。

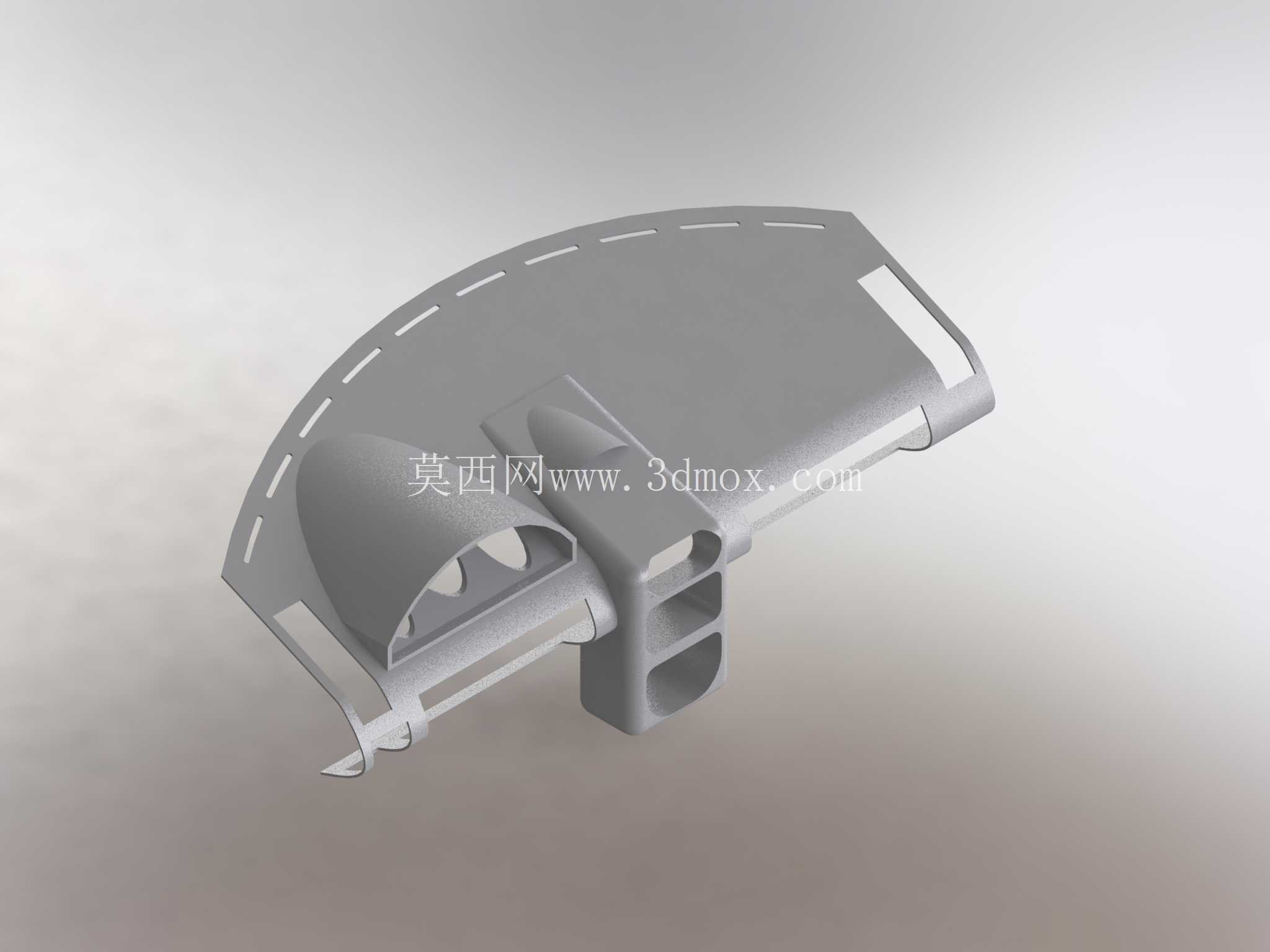

从结构细节来看，主体采用弧形扇面的轮廓设计，完全贴合仪表台内侧的曲面造型，边缘设置的连续卡扣位可以和仪表台的塑料基座实现无螺丝快装，侧边预留的矩形开口是线束穿出的通道，对应内部接插件的安装位置做了局部加厚的筋位，避免线束拉扯时出现壳体开裂。中部凸起的腔体是仪表核心显示模块的容纳空间，腔体内部设置了三道横向的加强筋，既可以分隔不同的功能模块安装区域，也能提升壳体整体的抗形变能力，在压铸成型时也能减少厚壁位置的缩孔缺陷。下部的柱状连接结构是和仪表台内部安装支架的对接位，设置了两个方形的定位卡槽，安装时可以先卡入支架实现预定位，不需要操作人员全程托举即可完成后续的线束插接与固定工序，能有效提升整车装配线的作业效率。

设计过程中需要重点平衡壁厚均匀性与结构强度的关系，整个壳体的基本壁厚控制在2.5mm，所有的筋位厚度不超过主壁厚的0.7倍，避免压铸过程中出现料流不畅或者冷却不均导致的变形。安装边界的尺寸公差需要严格控制在±0.1mm范围内，尤其是卡扣位和定位卡槽的尺寸，否则会出现装配间隙过大导致行驶异响，或者间隙过小无法顺利卡装的问题。弧形扇面的外边缘设置了一圈0.8mm高的止口，装配后可以和仪表台的面罩紧密贴合，阻挡灰尘进入仪表内部影响显示精度，同时也能避免光线从缝隙漏出影响驾驶时的视觉体验。

在实际的压铸生产环节，该结构的进胶点设置在下部柱状结构的端面，料流可以顺着筋位的走向均匀填充到整个型腔，排气槽开设在弧形扇面的最远端，避免出现包气导致的铸件表面缺陷。成型后的铸件只需要对安装贴合面做简单的飞边修整即可进入后续的表面处理工序，不需要额外的机加工序，能有效控制批量生产的成本。装车验证阶段需要重点考核卡扣的拉拔力，要求单个卡扣的脱开力不小于80N，保证车辆在长期颠簸行驶后壳体不会出现松脱移位，同时壳体表面需要做哑光纹理处理，避免前挡风玻璃出现反光干扰驾驶员视线。
