双十字轴式万向传动轴结构设计

　　这类双十字轴万向传动轴，常应用在存在轴线夹角偏差、安装位置存在轴向窜动的传动链路中，比如轻工输送设备的动力输出端、小型农用机具的动力传递段、改装专用车辆的转向传动支路，都能见到这类结构的身影。它的核心作用是在两轴轴线不共线、存在动态角位移的工况下，持续稳定传递旋转扭矩，补偿安装过程中产生的同轴度误差，抵消设备运行时机架形变带来的轴系错位，避免刚性连接状态下轴端承受额外弯矩，造成轴承过早磨损、轴件疲劳断裂的问题。

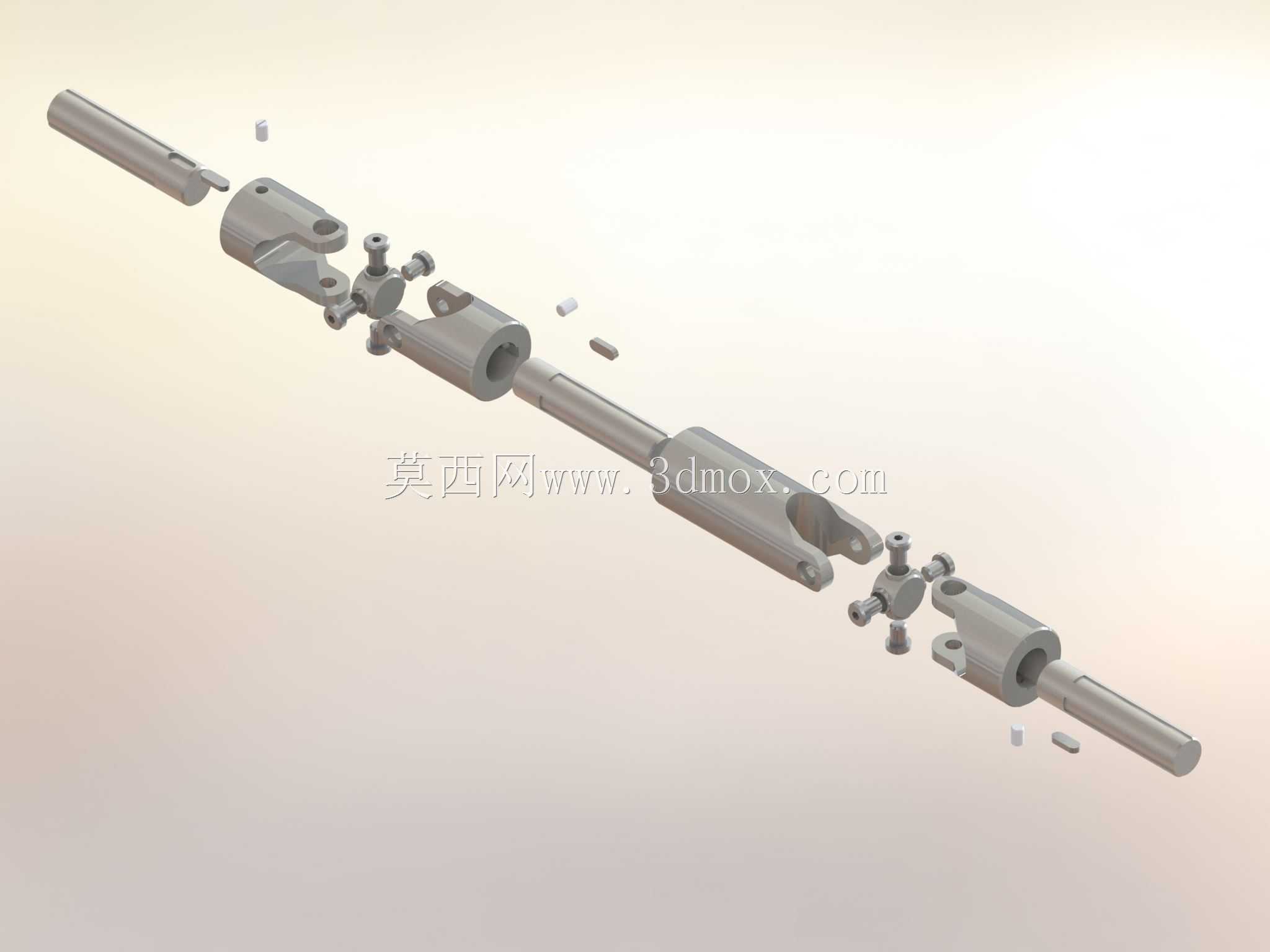

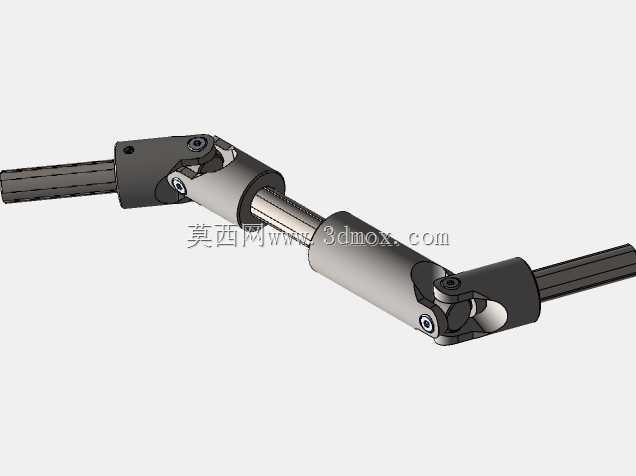

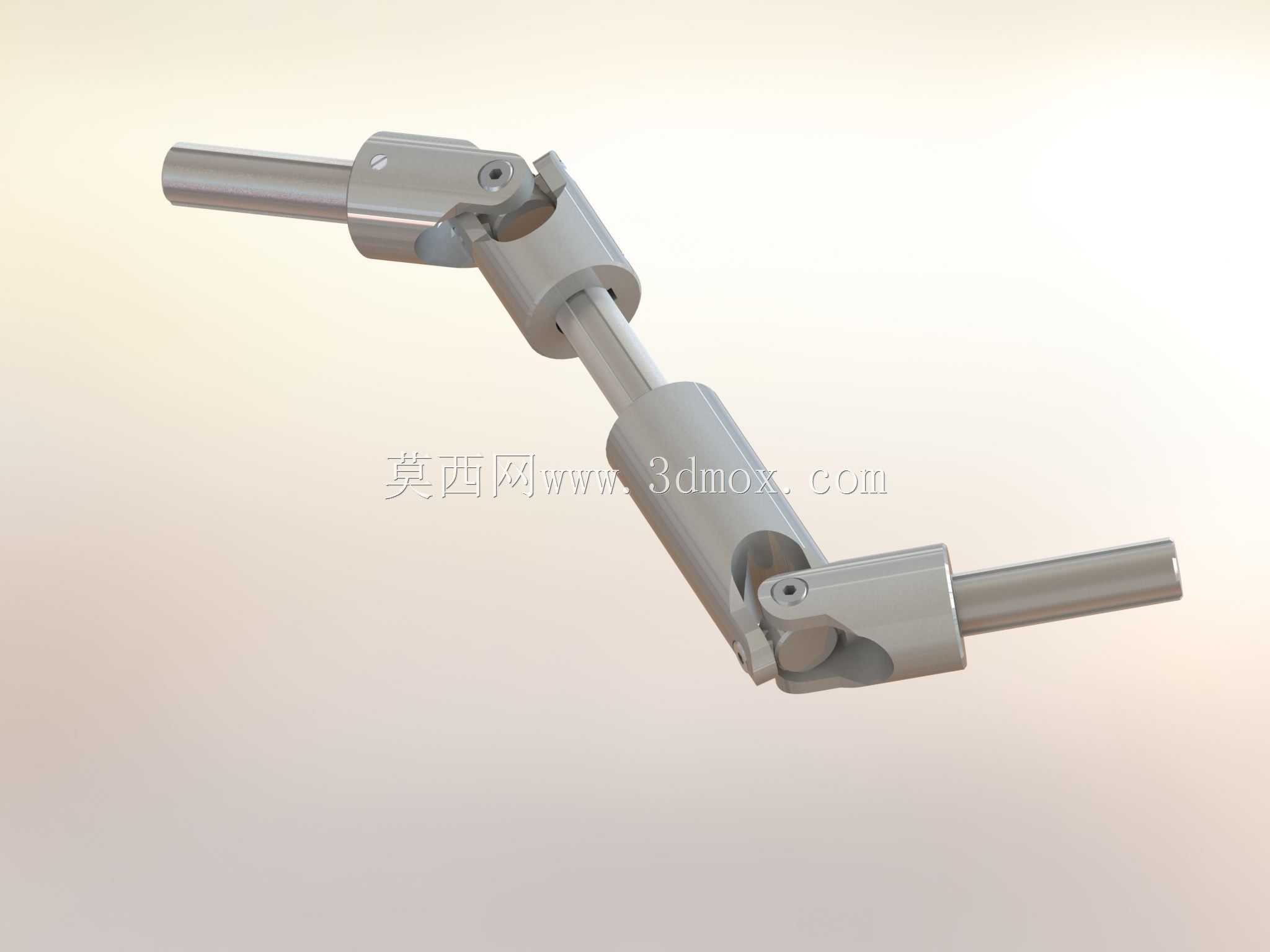

　　从结构设计逻辑来看，该传动轴采用两端十字轴万向节搭配中间滑移轴套的组合形式，两端的十字轴铰接结构可以分别适配输入端、输出端的角度偏移，单个十字轴万向节存在的输出转速不等速问题，通过双万向节的布置形式得到抵消，只要保证两端万向节的叉面处于同一相位，且输入轴、输出轴与中间轴的夹角保持一致，就能实现等速传动，满足多数常规传动场景的转速稳定性要求。中间的滑移配合段采用花键或光轴滑移结构，能够适配轴系安装时的长度误差，同时补偿设备运行过程中因热胀冷缩、负载形变带来的轴向尺寸变化，不需要额外预留过大的安装间隙，就能保证传动链路无卡滞。

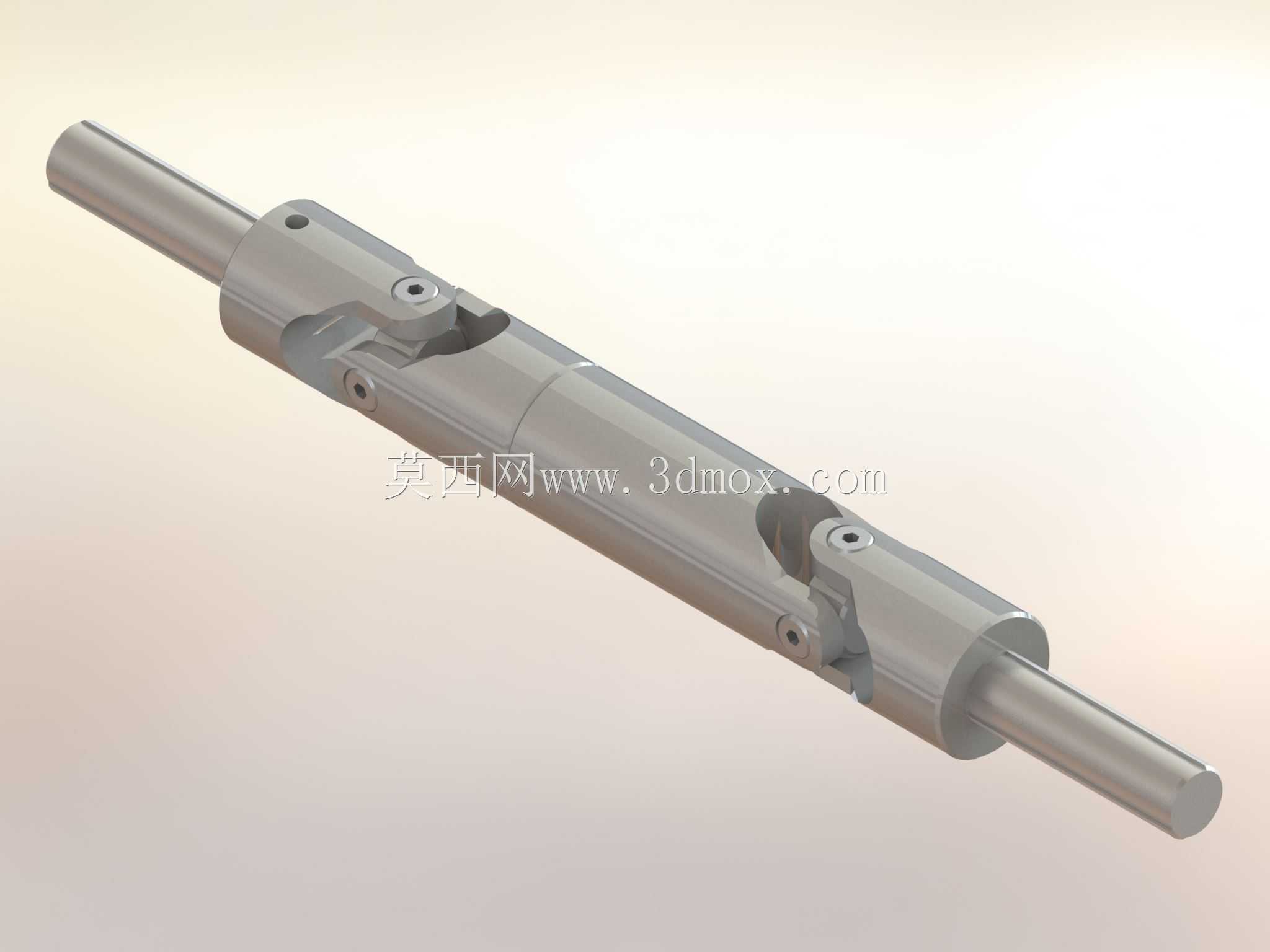

　　在外形尺寸与安装边界设计上，两端的轴头采用统一直径的圆柱轴段，可适配常规的紧定螺钉连接、键连接或联轴器对接形式，不需要额外加工异形接口就能匹配多数通用安装座。整体外径控制在适配小型传动链路的尺寸区间，不会占用过多设备内部安装空间，铰接部位的销轴采用防松结构设计，避免长期正反转切换时销轴脱出，轴套部位的密封间隙预留了润滑脂存储空间，可在出厂前填充润滑脂降低铰接部位的磨损速率，延长维护周期。设计过程中需要重点校核十字轴销轴的剪切强度、中间轴的扭转刚度，同时验证极限偏角状态下铰接部位不会出现运动干涉，保证在允许的最大夹角范围内，传动过程无卡顿、无异常磨损。这类结构相比柔性联轴器，能传递更大的扭矩，抗冲击负载能力更强，适合存在小幅振动、负载波动的传动场景，安装时不需要严格保证两轴绝对同轴，能大幅降低现场装配的精度要求，减少设备调试的时间成本。
