三爪式轴承拉拔拆卸专用工装结构

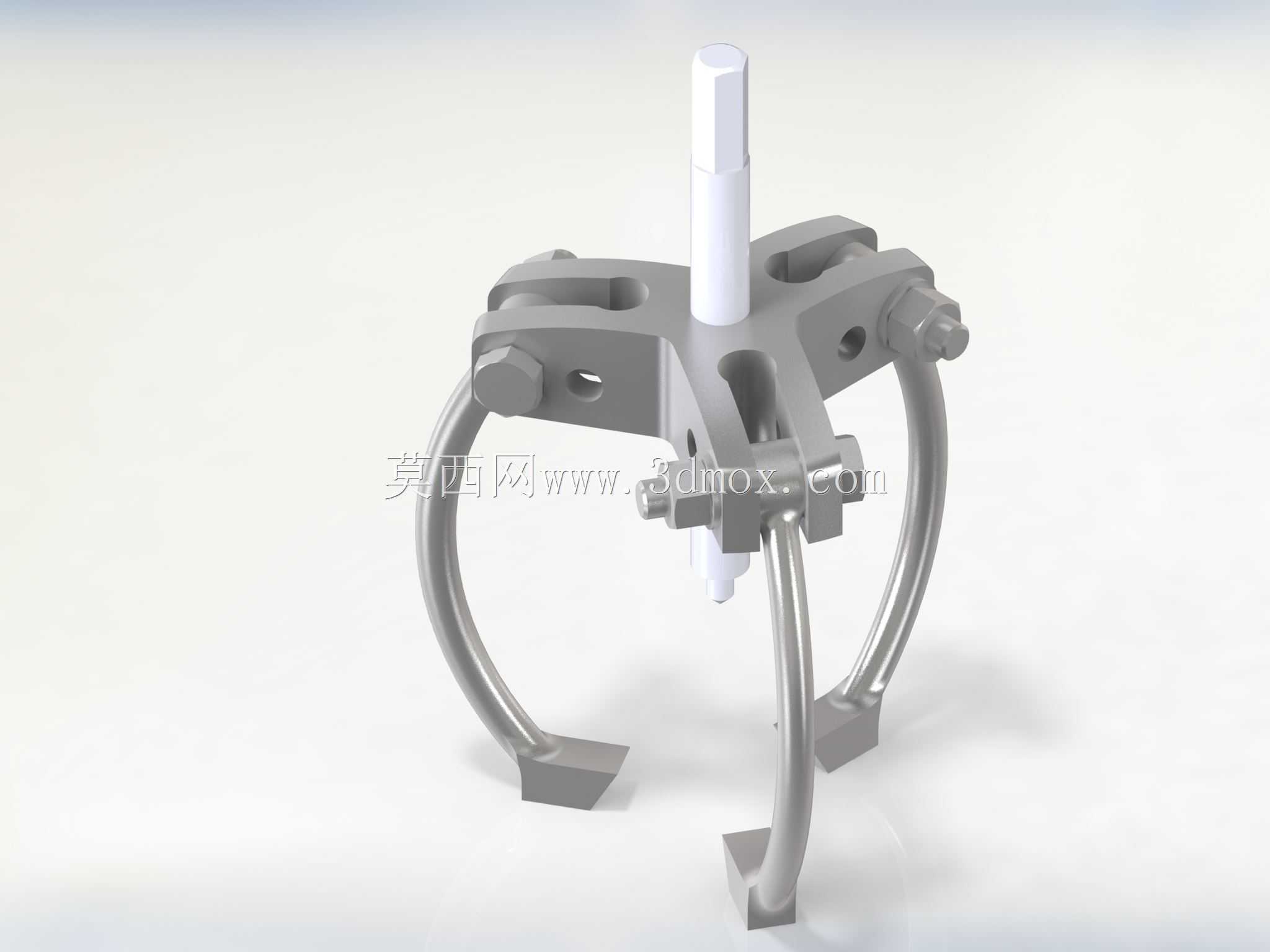

　　这款三爪式轴承拉拔结构，是设备维保场景中针对过盈配合轴承拆卸作业的专用工装，日常在机修车间、产线设备运维、电机维修、传动部件拆解工位中应用频次极高，主要解决过盈装配轴承无法通过敲击、撬别完成无损拆卸的痛点，避免拆卸过程中损伤轴承配合轴颈、轴承座安装位，降低部件报废率。从结构设计逻辑来看，整体采用中心顶杆配合三爪同步联动的布局，中心顶杆采用六角头驱动结构，可适配普通扳手、棘轮扳手施加扭矩，顶杆端部做圆弧过渡处理，顶紧轴端中心孔时不会出现打滑、刮伤轴端定位孔的问题，顶杆与中心架体采用梯形螺纹传动，相比普通三角螺纹具备更高的承载能力，传动过程中无卡顿，施力时轴向进给平稳，不会出现偏载问题。三个拉爪采用弧形弯臂结构，爪端做直角钩头设计，

　　可牢靠勾住轴承内圈端面，拉爪与中心架的连接采用铰接式销轴结构，可根据待拆卸轴承的外径尺寸自适应调整张开角度，适配一定尺寸范围内的深沟球轴承、圆锥滚子轴承、角接触轴承的内圈拉拔作业，架体上的锁紧螺栓可在拉爪调整到位后锁止铰接位置，避免拉拔过程中拉爪滑脱、张开导致的作业风险。从安装边界与尺寸适配来看，该结构拉爪最大张开行程可覆盖常规中小型传动设备的常用轴承尺寸，最小收拢直径可适配小规格微型轴承的拆卸需求，整体结构紧凑，在设备周边操作空间狭窄的场景下也能完成作业，不需要额外预留大的操作空间。设计过程中对拉爪的受力点做了加厚处理，弯臂部分做了等强度圆弧过渡，避免应力集中导致拉爪在大拉力下出现断裂、变形问题，架体的中心螺纹孔做了加长导向设计，

　　顶杆进给过程中始终保持与待拆轴承的同轴度，拉拔力沿轴向均匀作用在轴承内圈上，不会出现轴承偏斜卡滞在轴颈上的问题。相比两爪拉马结构，三爪同步受力的设计对中性更好，施力过程中架体不会出现偏摆，作业过程更稳定，对操作工人的经验要求更低，新手也能快速完成轴承拆卸作业，不会因为施力偏斜导致轴颈表面拉伤。日常维保作业中，这类工装还可适配齿轮、皮带轮、联轴器等过盈配合传动部件的拉拔拆卸，只需根据待拆部件的被勾持位置调整拉爪角度即可，通用性较强。
