固体材料涡轮增压器结构设计

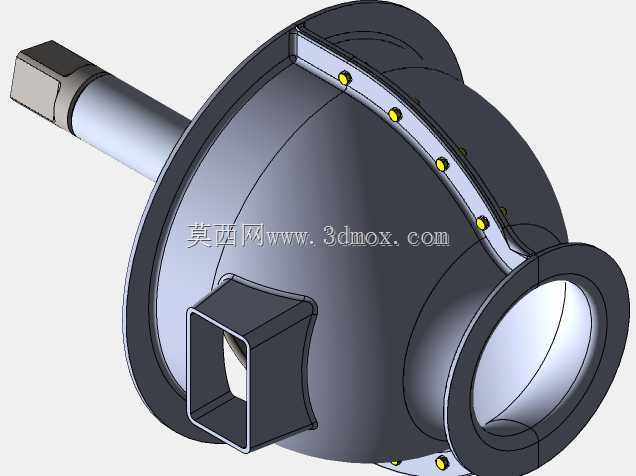

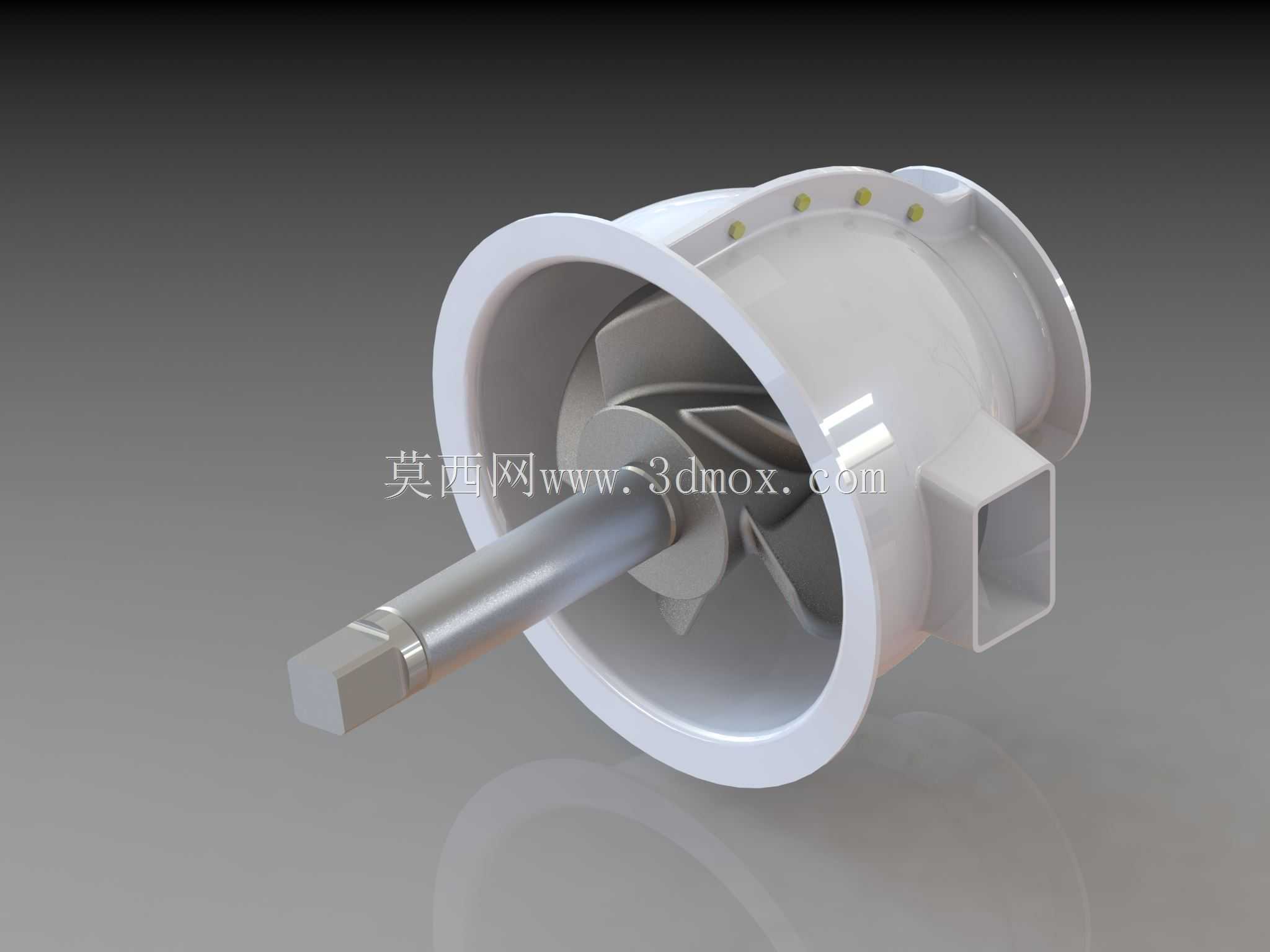

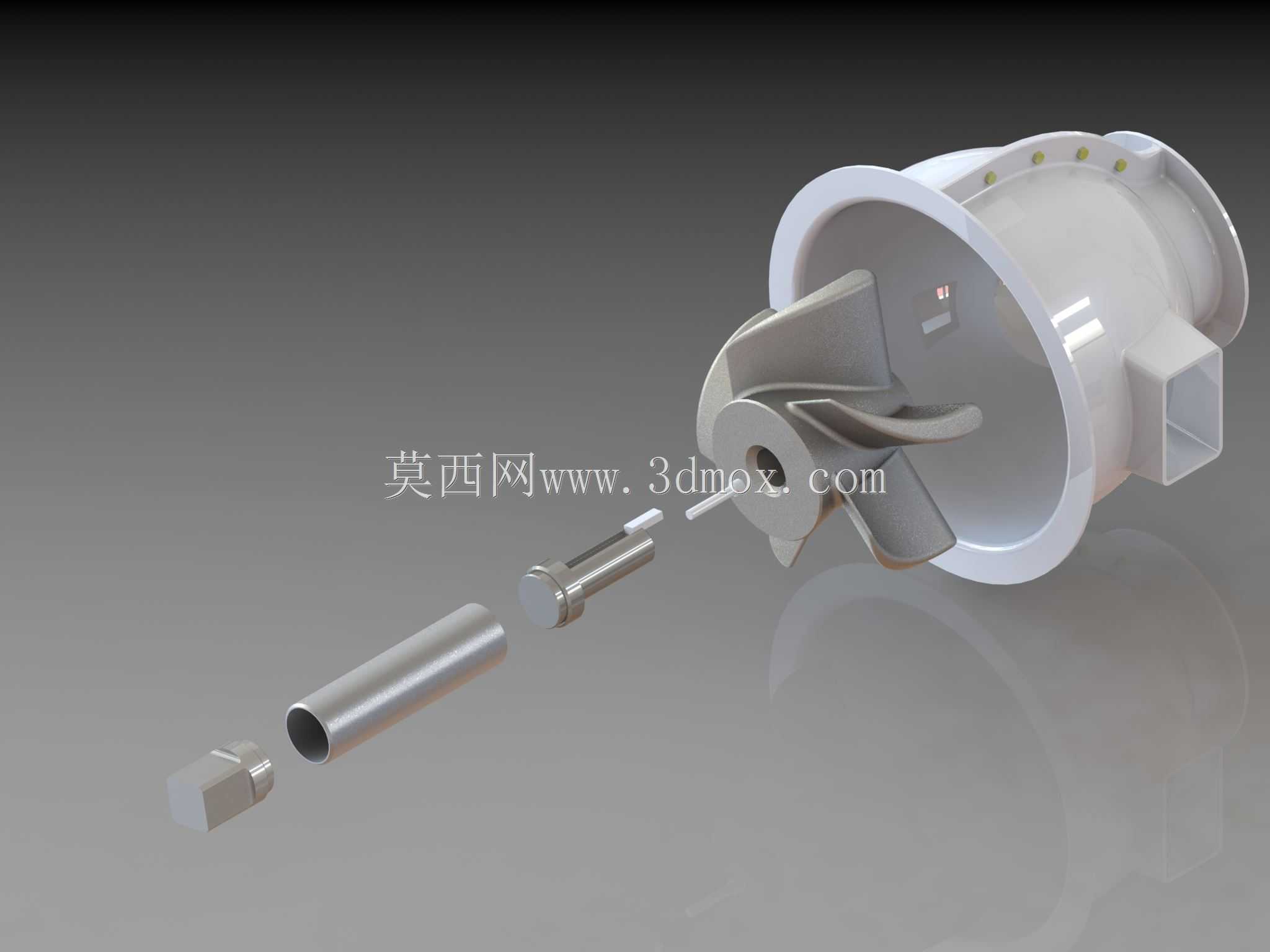

　　这款涡轮增压器结构采用固体均质材料设计，整体采用轴向剖分的装配逻辑，将压气机叶轮、主轴、衬套、锁紧端件与蜗壳壳体做了独立拆分建模，完全还原实际装配的层级关系，可直接用于结构干涉校验、装配工艺模拟以及教学演示场景。在车用动力、小型航空活塞发动机、工业微型燃气轮机的配套选型场景中，这类结构的增压器核心作用是通过废气驱动叶轮高速旋转，压缩进入燃烧室的空气密度，提升单位排量的动力输出效率，相比同排量自然吸气结构可提升30%以上的功率输出，同时优化燃油燃烧充分性，降低尾气不完全燃烧产物的排放。从设计思路来看，该模型优先保证了流道与转动部件的同轴度基准，主轴与衬套的配合段采用间隙配合公差设计，预留了0.02-0.05mm的润滑介质存贮间隙，

　　叶轮叶片采用后弯式三元流曲面造型，叶片前缘做了圆角钝化处理，避免高速气流冲刷下的应力集中，蜗壳的流道截面采用渐扩式设计，从叶轮出口到排气端口的截面面积逐步增大，匹配气流减速增压的流动特性，减少流动过程中的涡流损失。安装边界方面，蜗壳外侧预留的安装支耳采用对称式布局，支耳上的安装孔中心距与主流小排量发动机的增压器安装位完全匹配，整体轴向安装长度控制在180mm范围内，最大径向轮廓直径为120mm，安装时无需对周边管路、支架做额外改造即可适配。转动部件的动平衡校验基准设置在主轴两端的中心孔位置，建模时保留了中心孔的定位锥面结构，可直接导入动平衡仿真模块做不平衡量计算，锁紧端件采用外六角结构，匹配常规装配工具的操作空间，

　　装配时无需特殊工装即可完成叶轮与主轴的锁紧固定，壳体的端口法兰采用止口定位设计，止口配合面的公差带选H7/h6，保证与上下游管路连接时的同轴度，避免连接错位带来的气流泄漏或者额外流阻。模型中所有拆分零件的配合面都做了贴合校验，不存在面重叠、间隙过大的建模问题，可直接导出用于工程图生成、3D打印样件制作或者流体仿真的前处理模型，叶轮的曲面曲率连续，导入网格划分软件时可直接生成高质量的流体边界层网格，无需额外做曲面修复。
