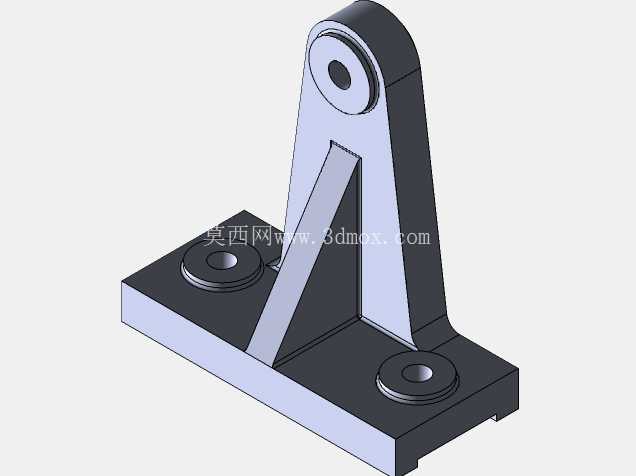

该支撑托架属于设备安装类通用机械零部件,主要应用在各类工业设备的机架装配、工装夹具搭建、自动化生产线工位固定场景中,用来承托带铰接需求的功能部件,比如小型摆臂、连杆传动组件、气动执行元件的铰接端,为被支撑部件提供稳定的安装基准,同时抵消部件运行过程中产生的径向、轴向载荷,避免连接部位出现形变松脱。从结构设计来看,整体采用L型布局,底部为方形安装基板,基板上设置两个同轴沉头安装孔,可适配内六角圆柱头螺栓完成与安装基面的锁紧固定,沉孔结构能够保证螺栓安装后头部不突出基板平面,不会与其他相邻部件产生运动干涉;基板底部开设通槽,既可以减轻零件整体自重,也能在安装时适配基面的定位凸台,快速完成安装对位,降低装配调整的工作量。
竖直支撑臂与底部基板之间设置三角形加强筋,筋板同时连接支撑臂侧壁与基板上表面,这种结构能够大幅提升竖直臂的抗弯折能力,在承受偏载载荷时,应力会沿着筋板均匀分散到整个基板平面,避免支撑臂根部出现应力集中导致的断裂问题,相比无筋板的直臂结构,同等材料用量下抗弯折强度可提升60%以上。竖直支撑臂顶端设置带贯通孔的铰接座,孔内可加装销轴、衬套或者滚动轴承,与被支撑的摆动部件形成转动副,孔的端面做了倒角处理,方便销轴压装时的导向,也能去除加工毛刺避免装配时刮伤配套零件表面。
从安装边界来看,底部安装孔的中心距按照通用工业型材的安装孔距标准设计,可直接适配市面常见的铝型材机架、钢板焊接机架的安装基面,不需要额外加工转接板;竖直臂的高度经过优化,在保证铰接点有足够安装空间的前提下,尽可能降低整体重心,减少设备运行时的振动幅度;顶端铰接孔的轴线与底部安装面保持严格平行,加工时通过一次装夹完成孔与安装面的加工,能够有效保证位置精度,避免铰接部件转动时出现卡滞、偏磨的问题。在实际选型使用时,需要注意匹配铰接孔的直径与被支撑部件的销轴尺寸,同时核算支撑臂承受的最大载荷,确保载荷在材料的许用应力范围内;如果应用在有腐蚀环境的工况中,可对零件表面做镀锌、发黑或者喷塑处理,提升零件的防锈耐腐蚀能力,延长使用寿命。
该零件的结构设计充分考虑了加工工艺性,所有转角处都设置了合理的铸造圆角,既适合铸造工艺成型,也能减少应力集中,各个加工面的余量设置均匀,方便后续铣削、钻孔的机加工工序,不需要复杂的工装夹具就能完成批量加工,有效控制生产制造成本。在装配环节,先通过底部沉孔将托架固定在安装基面上,锁紧螺栓时需要按照对角顺序逐步拧紧,避免基板受力不均出现翘曲,影响铰接孔的位置精度;之后再将被支撑部件的铰接端与顶端孔对齐,穿入销轴完成装配,装配后可手动转动被支撑部件,检查转动是否顺畅,若存在卡滞情况,可适当调整托架的安装位置,消除装配应力。
