机床用立式单工位刀具夹持固定刀架结构

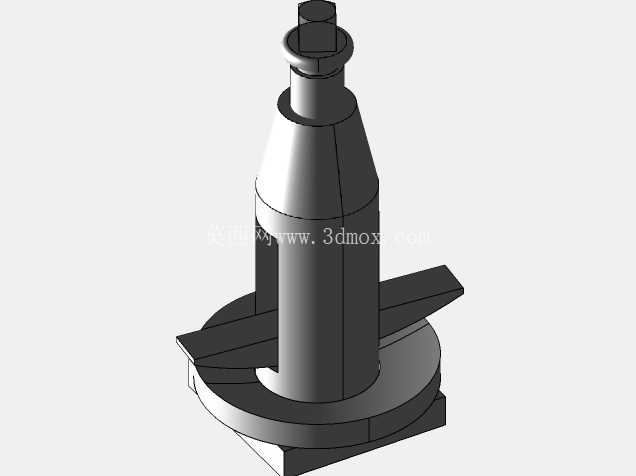

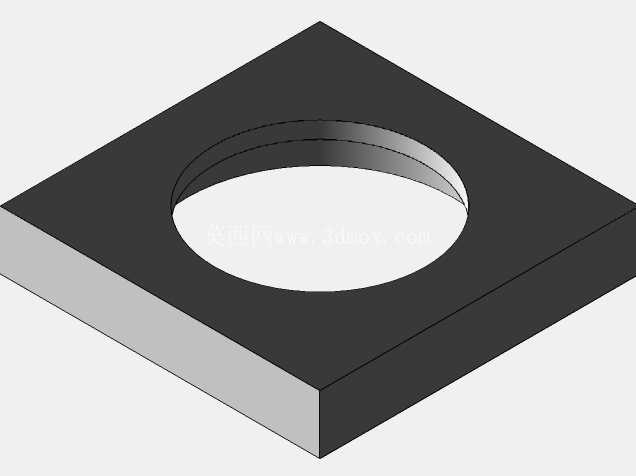

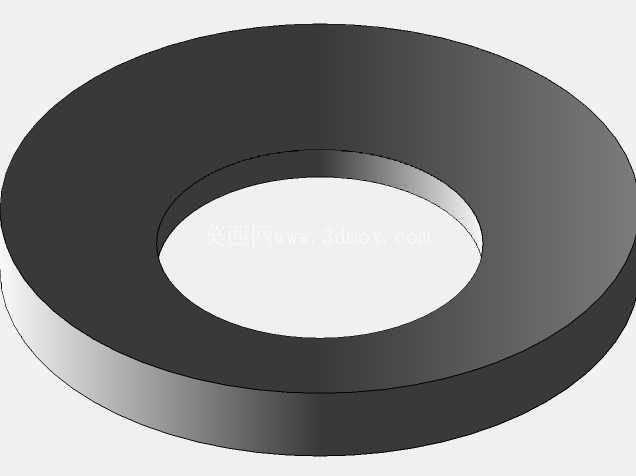

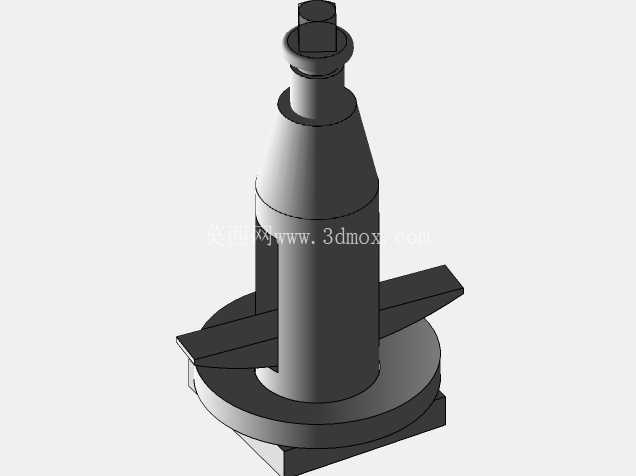

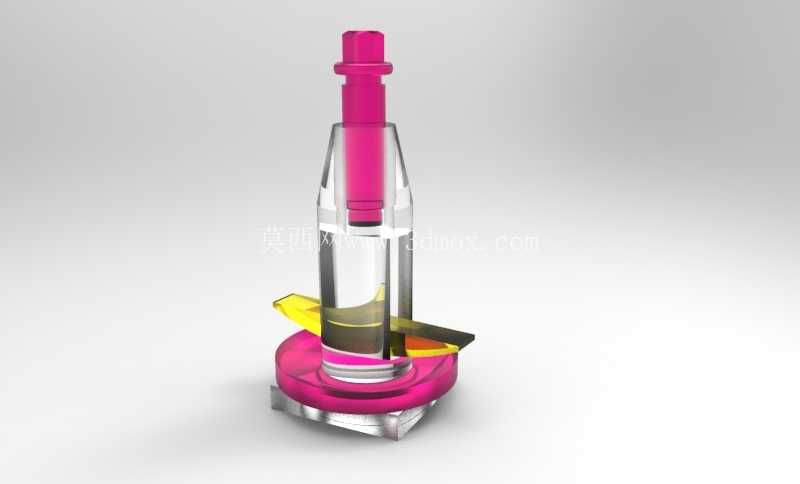

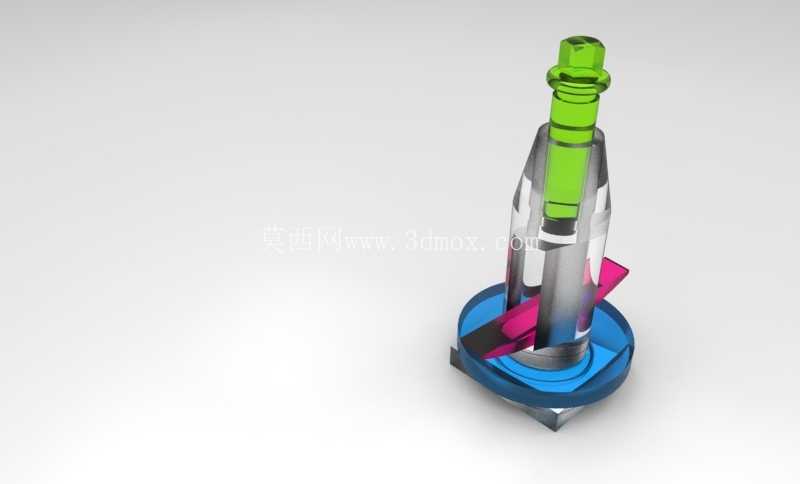

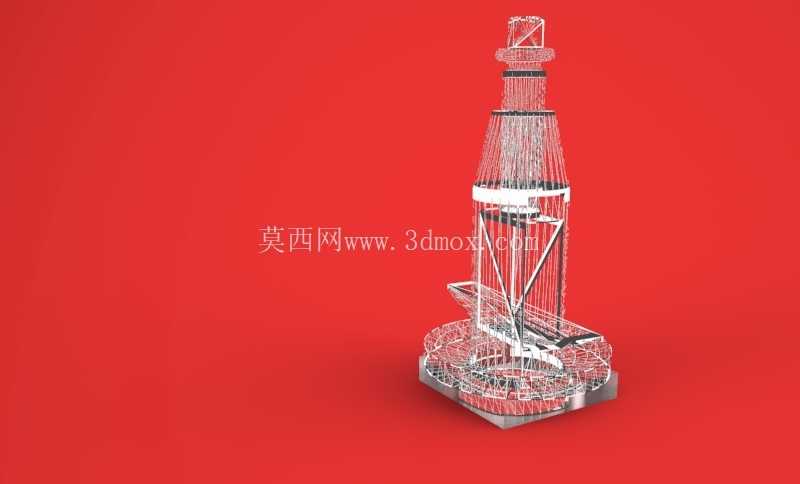

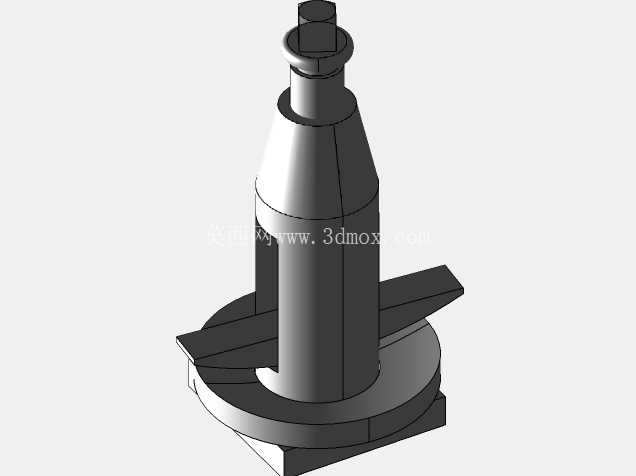

　　在常规立式数控铣床、普通台式钻床的加工工位布局中，刀架是承担刀具定位、夹持与换刀衔接的核心支撑部件，本次呈现的立式单刀架结构，主要适配小规格直柄刀具的装夹需求，常见于小型加工中心的辅助刀位、专用钻削设备的固定刀座区域，也可作为工装夹具配套的刀具承载单元，用于钳工工位的定点钻孔、倒角工序中固定刀具，避免手持刀具带来的加工偏移风险。从结构功能来看，该刀架采用三段式同轴设计，底部为圆盘式安装基座，基座下端设置环形定位凸台，可直接嵌入工作台T型槽对应的定位孔内，基座外圈预留三个均布的沉头安装孔，适配M6内六角螺栓完成锁紧固定，安装后基座端面与工作台面的平行度公差可控制在0.02mm以内，保证刀具装夹后的垂直度满足加工要求。

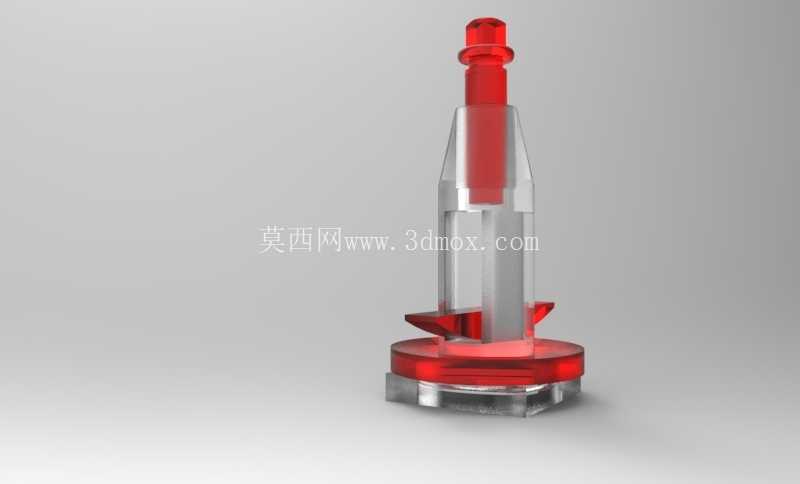

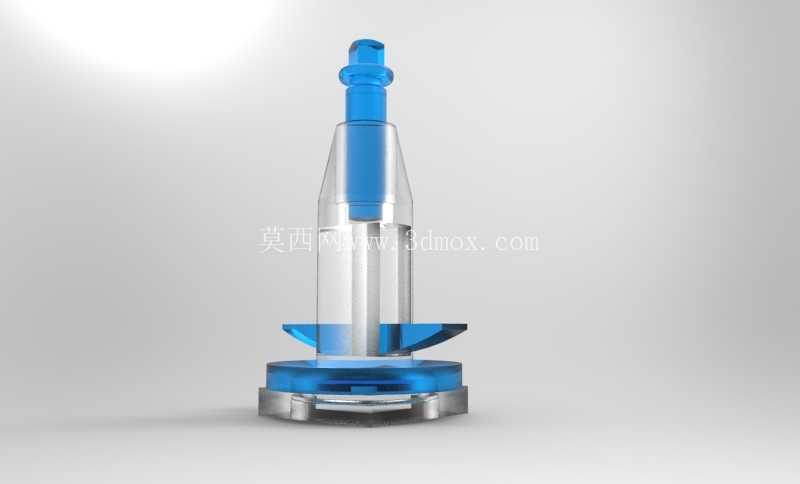

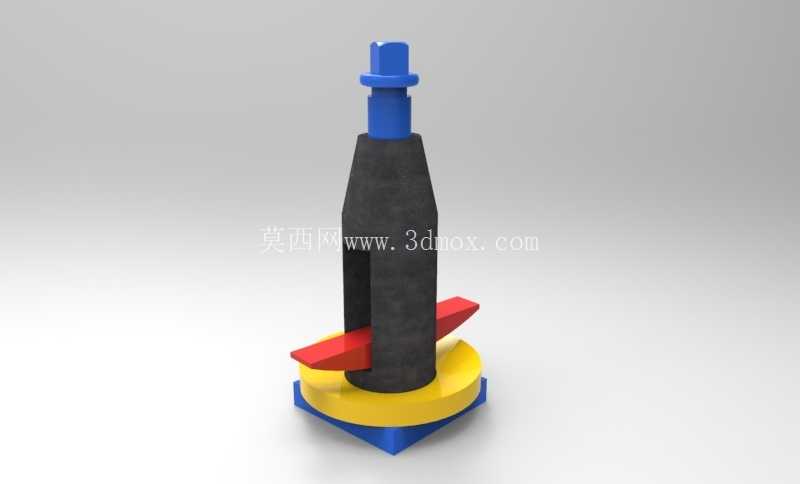

　　中部为透明防护套筒结构，套筒采用高透耐磨的工程塑料材质，既可以直观观察内部刀具的装夹到位情况，也能阻挡加工过程中飞溅的切屑进入刀架内部夹持腔，减少切屑磨损导致的夹持精度下降问题，套筒与上下金属基座的连接采用卡扣式快拆结构，日常维护清理内部切屑时无需拆卸整个刀架，仅需拔出套筒即可完成清洁作业，大幅降低设备维护的停机时间。上部为刀具锁紧单元，顶端设置快插式锁紧按钮，按下按钮后夹持腔内的弹簧夹头处于张开状态，可直接插入对应直径的直柄刀具，松开按钮后夹头自动复位锁紧刀具，锁紧力可满足直径10mm以下高速钢刀具在3000转/分钟转速下的钻削、铣削作业需求，不会出现刀具打滑、窜动的问题。

　　设计过程中优先考虑了装夹效率与定位精度的平衡，没有采用复杂的多刀位转塔结构，而是针对单工序固定加工的场景做了结构简化，去除了不必要的转位、分度机构，整体零件数量控制在12个以内，加工难度低，普通车铣设备即可完成所有金属零件的加工，夹头采用标准ER11规格弹簧夹头，属于通用标准件，后期更换维护无需定制配件，采购成本仅为专用刀架的三分之一左右。外形尺寸方面，刀架整体总高度为128mm，底部安装基座直径为62mm，中部防护套筒直径为32mm，上部锁紧段直径为18mm，安装时仅需在工作台面预留直径65mm的安装空间，相邻刀位的中心距可设置为80mm，不会出现结构干涉问题，适配多刀位并排布局的工装台设计。

　　实际使用场景中，该刀架除了装夹切削刀具外，也可换装打磨头、倒角器、攻丝夹头等配套工具，作为小型工装的固定工作头使用，在自动化专机的上下料工位旁，也可安装该刀架完成工件的定点去毛刺、倒角工序，结构稳定性经过长时间加工验证，连续运行8小时后刀具的径向跳动量可控制在0.015mm以内，满足普通零件的半精加工、精加工精度要求。结构设计时还做了防误操作优化，锁紧按钮的按压行程设置为8mm，需要施加15N以上的按压力才能触发夹头张开，避免加工过程中因振动、误触导致刀具松脱，基座底部的定位凸台高度为5mm，嵌入工作台定位孔后可承受最大50N·m的切削扭矩，不会出现刀架整体转动的问题，所有金属外露表面均做了镀硬铬处理，耐磨性能优异，日常使用中仅需定期在夹头内壁涂抹少量润滑脂，即可保证3年以上的使用寿命，无需更换核心结构件。
