机械传动用导向支撑连接支架结构

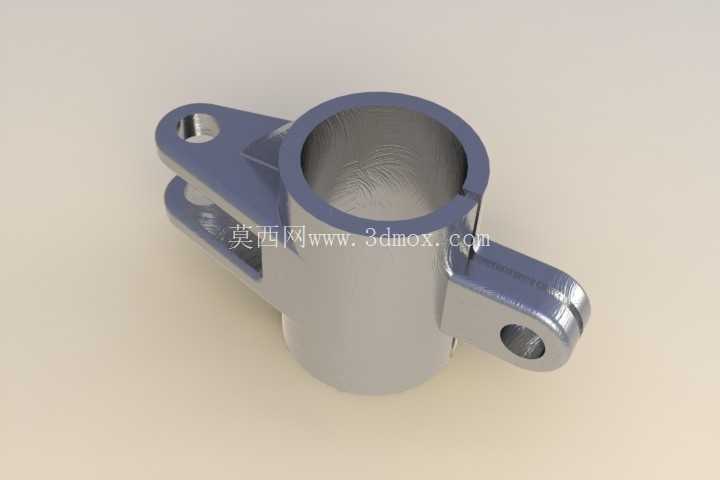

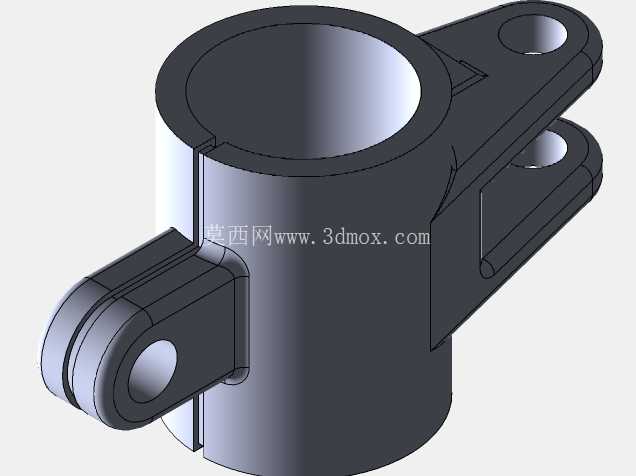

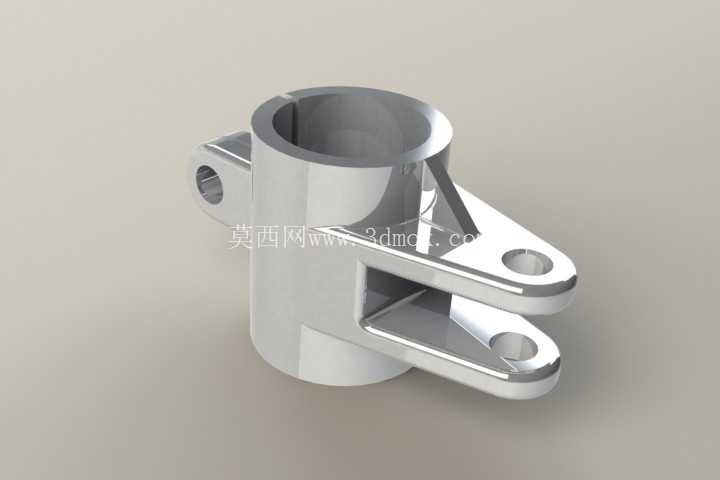

　　这类导向支架在自动化生产线的直线传动工位、工装夹具的导向定位单元、输送设备的侧部导向限位结构中都有广泛应用，核心作用是为做直线往复运动的杆件、轴类零件提供径向支撑与运动导向，同时承担相邻部件之间的连接固定功能，避免运动部件在长行程运行中出现径向窜动、偏摆，保障传动精度与运行稳定性。从结构设计来看，主体采用一体化铸造成型后做机加工处理，上部的通孔为轴套安装位，孔壁预留了足够的壁厚来承受径向载荷，通孔侧部的带孔凸耳用于安装锁紧螺钉或者定位销，可在轴件穿入后实现周向锁紧，防止轴件与支架之间出现相对转动；下部延伸出的两组平行带孔耳板为铰接连接位，两个耳板的同轴度公差控制在0.02mm以内，可通过销轴与驱动连杆、摆动臂等部件连接，将直线运动的力传递至相邻执行机构，耳板与主体筒体之间设置了三角形加强筋，能够抵消铰接部位受到的交变弯矩，避免长期受载后出现筋根开裂的问题。

　　设计过程中优先考虑了安装边界的适配性，主体筒体的外径尺寸控制在适配常规40mm直径导向轴的规格范围，下部两个铰接耳板的间距预留了15mm的安装间隙，可适配厚度12mm以内的标准连杆件，耳板上的安装孔直径为8mm，匹配行业通用的M8销轴与紧固件，不需要额外做定制化加工即可完成装配。实际应用中，这类支架通常成对安装在传动工位的两端，导向轴穿入两个支架的上部通孔后，可实现轴件的轴向滑动或者周向转动支撑，下部的铰接位连接驱动端后，可带动轴件上固定的执行部件完成预设的直线往复动作，比如在包装设备的推料工位、工装夹具的夹紧定位工位、输送线的挡料限位工位中，都能看到这类结构的应用。

　　结构设计上规避了尖角、薄壁等容易出现应力集中的结构，所有棱边都做了R2-R3的圆角过渡，既能够降低铸造过程中的废品率，也能减少后续机加工的工序时长，安装面的平面度控制在0.05mm以内，保障支架安装到设备机架上后不会出现倾斜，避免导向轴安装后出现卡滞、磨损加剧的问题。针对不同的载荷工况，还可以通过调整筒体壁厚、加强筋厚度、耳板孔径来适配不同的负载需求，比如轻载工位可以适当减小壁厚降低整体重量，重载工位则可以加大加强筋的尺寸、提升耳板的厚度来提升整体结构强度，不需要大幅改动整体外形结构即可完成系列化设计，大幅降低后续衍生型号的开发周期。

　　在装配过程中，需要先将支架通过上部凸耳的锁紧结构预固定在导向轴上，调整好下部铰接耳板与驱动部件的同轴度后，再将支架的安装基面锁紧固定在设备的安装基板上，最后穿入铰接销轴完成整体装配，装配完成后需要手动测试运动行程内是否存在卡滞、干涉问题，确认运动顺畅后再投入正式运行。这类支架的结构设计充分考虑了通用化适配需求，不需要针对特定设备做大幅修改即可适配多数直线导向、铰接传动的工位，能够有效降低设备的设计与加工成本，同时一体化的结构也减少了装配环节的零件数量，提升了设备整体的装配效率与运行可靠性。
