工业设备用斜支撑式带铰孔安装支架

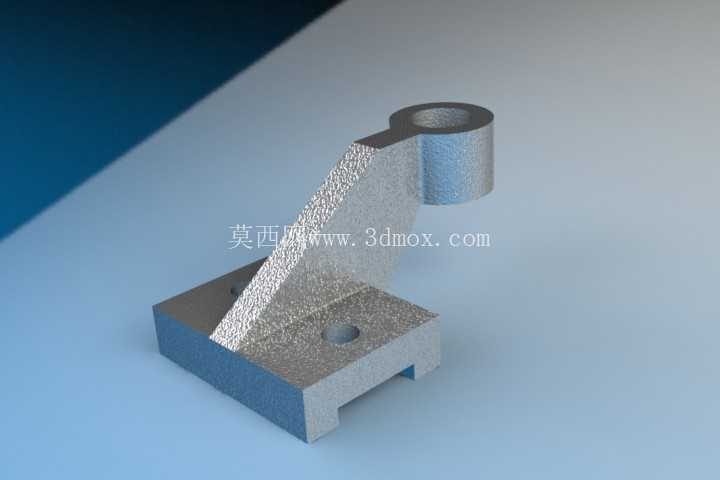

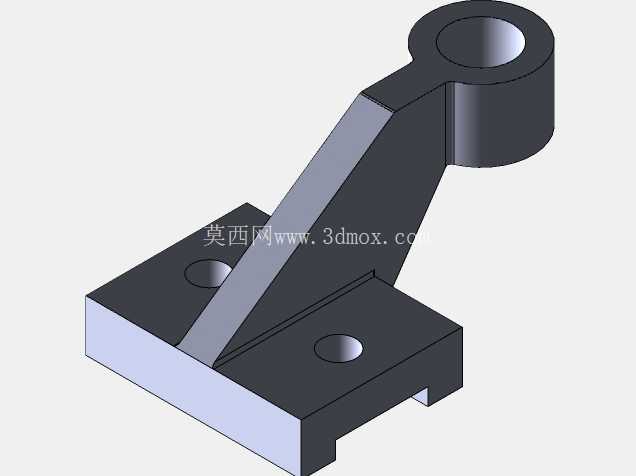

这类带斜向加强筋的铰接安装支架，在轻工自动化生产线、小型专用加工设备的辅助机构里应用十分广泛，多数时候用来承托带摆动需求的杆件、传感器安装架或者小型导向轴组件，属于设备里不起眼但直接影响运行稳定性的基础连接件。从实际使用场景来看，这类支架常被布置在设备机架的立面或者台面上，顶部的通孔用来穿装铰接销轴，连接需要做小角度往复摆动的从动构件，比如物料推送的摆臂、挡料机构的转动杆、或者检测工位的触发摆杆，底部的两个安装孔则用来通过内六角螺栓把整个支架牢牢固定在设备的安装基准面上，避免受载后出现移位。

设计这类支架的时候，首先要考虑的是受载后的形变控制，顶部铰接孔在承受摆杆传递的径向载荷时，如果支撑臂刚性不足，很容易出现孔位偏移，导致铰接部件卡滞、磨损加剧，所以在竖直支撑臂和底部安装板之间加了三角形的加强筋结构，筋板的厚度和支撑臂保持一致，直接把悬臂受载的力流顺畅传递到底部安装板的整个平面，避免应力集中在支撑臂和底板的连接拐角处。顶部的铰接孔做了足够的轴向长度，不是简单的薄钢板冲孔，而是有一定厚度的筒状结构，这样销轴和孔壁的接触面积更大，单位面积的承压更小，能有效降低长期往复摆动带来的孔壁磨损，延长部件的维护周期。

从安装边界来看，底部安装板做了下沉式的缺口设计，两个安装孔的位置刚好避开加强筋的投影区域，装配的时候螺栓可以从上方直接放入孔位，不需要在安装板下方预留拧螺母的操作空间，适合在设备台面的盲装位置使用，安装孔的孔径适配常用的M8或者M10内六角圆柱头螺栓，孔距符合常规小型安装支架的通用规格，替换现有设备上的老旧支架时不需要重新在机架上打孔，能直接适配原有安装位。顶部铰接孔的内径和常见的直径12mm、16mm铰接销轴匹配，孔的端面做了轻微的倒角处理，装配销轴的时候更容易导入，不会因为孔口的毛刺刮伤销轴表面，影响铰接的顺滑度。

实际选型的时候需要注意，这类支架适合承受中等载荷的摆动工况，不适合大冲击的重载场景，因为整体是一体式的铸造结构，材质的均匀性比焊接件更好，没有焊接变形带来的孔位偏差，安装后顶部铰接孔的轴线和底部安装面的平行度能得到很好的保证，不会出现铰接销轴歪斜导致摆杆运行卡顿的问题。支架的支撑臂做了斜向的角度设计，不是垂直于底板的直臂结构，这样的设计可以让顶部铰接点的位置向外探出一定距离，避开安装面附近的其他设备构件，给摆杆的摆动留出足够的运动空间，避免摆杆运动时和机架或者其他零部件发生干涉。

在三维建模过程中，这类零件的建模重点在于几个配合面的形位公差控制，底部安装面要保证平面度，安装后才能和机架基准面完全贴合，不会出现装配间隙；顶部铰接孔的轴线要和底部安装面保持平行，同时和两个安装孔的中心连线保持垂直，否则装配后摆杆的摆动平面会出现偏移，导致机构运行阻力变大。加强筋和支撑臂、底板的连接位置都做了圆角过渡，避免铸造的时候出现应力集中导致的开裂，同时也能减少尖角位置的磕碰划伤风险，符合机械零件的安全设计要求。

这类支架在实际设备维护中替换率不低，很多老旧设备上的原支架因为长期受载出现裂纹或者孔位磨损后，就需要更换同规格的支架，建模的时候严格匹配原有安装尺寸和铰接孔位置，就能做到直接替换，不需要对原有设备做任何改造，降低设备维护的成本和停机时间。和焊接式的支架相比，这种一体式铸造的支架外观更规整，尺寸一致性更好，批量使用的时候不需要逐个做焊接后的整形校正，装配效率更高，适合在标准化的小型自动化设备里批量使用。
