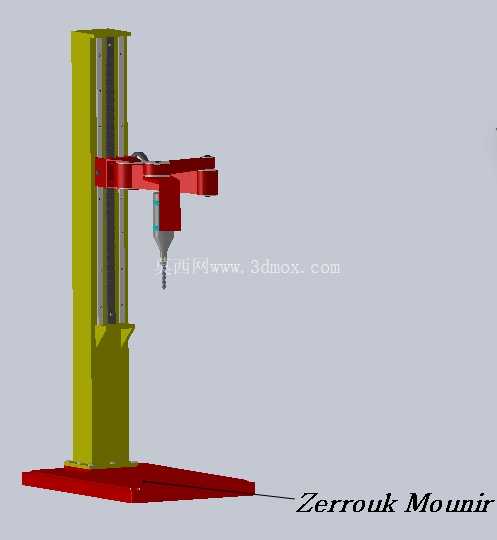

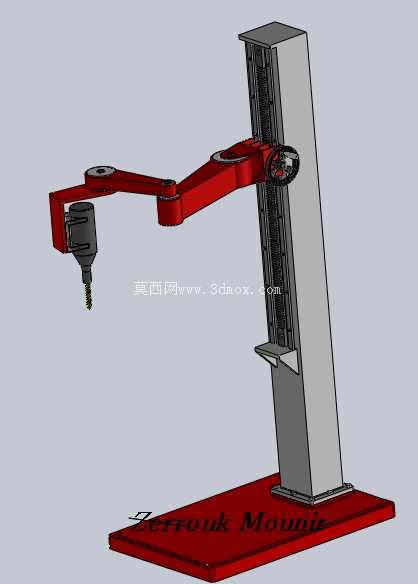

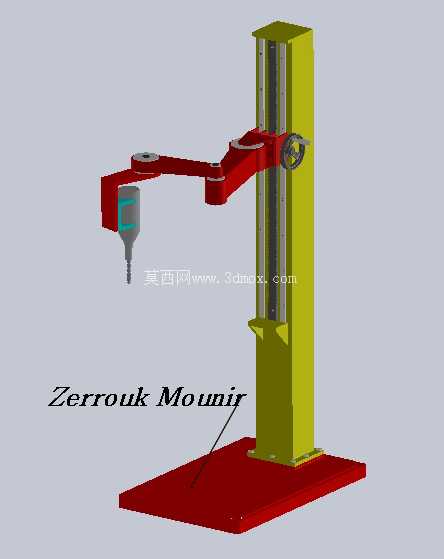

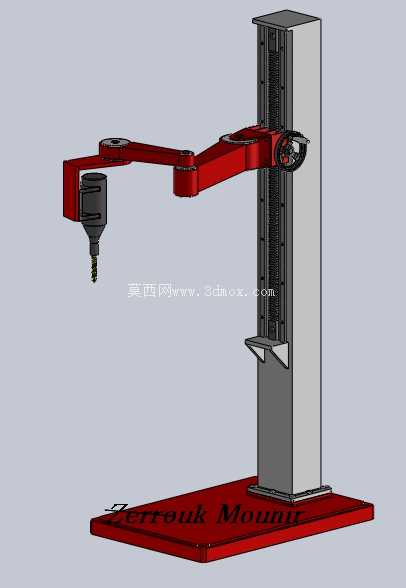

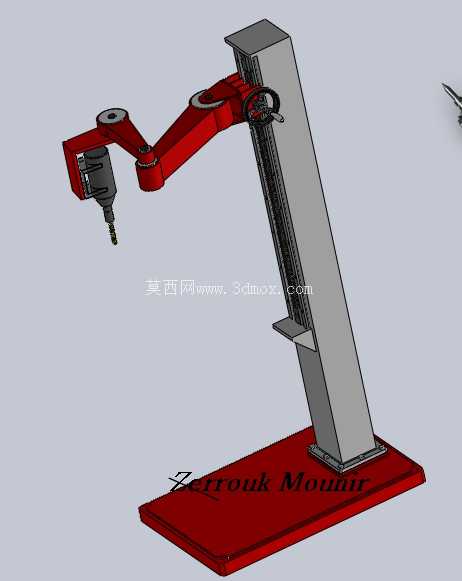

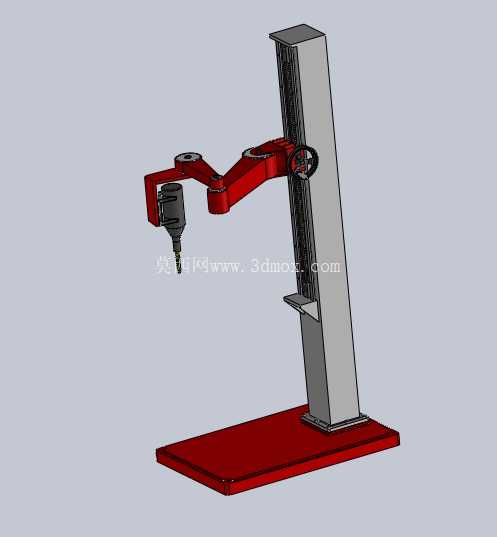

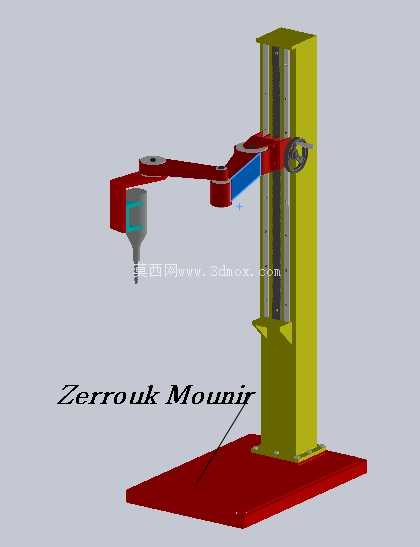

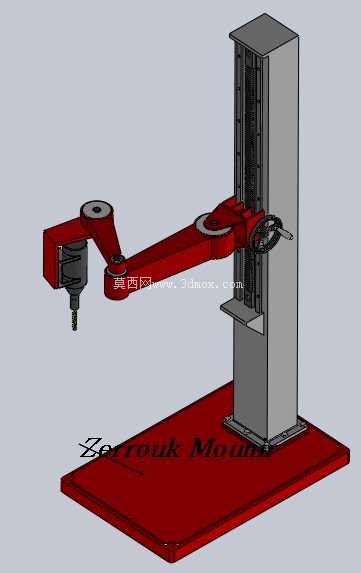

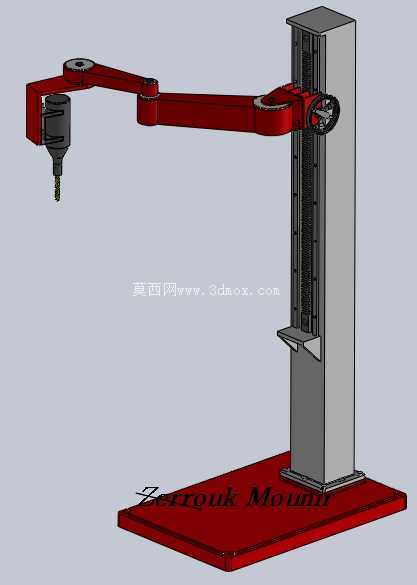

这套摇臂式钻削设备的结构设计,核心围绕中小批量零件加工场景的灵活作业需求展开,区别于固定式台钻的作业范围限制,其摇臂结构可沿立柱实现周向回转与高度方向的升降调整,配合摇臂上可水平滑移的主轴进给单元,能够覆盖底座工作台面上较大范围的加工点位,无需反复挪动待加工工件即可完成不同位置的孔加工工序,在机修车间、小型五金加工厂、模具修配工位中,这类设备常用来完成钻孔、扩孔、铰孔、攻丝等常见的机加工序,适配多品种小批量的加工需求,相比大型龙门钻床占用场地更小,调整灵活度更高,相比手持电钻的加工精度与稳定性更有保障。

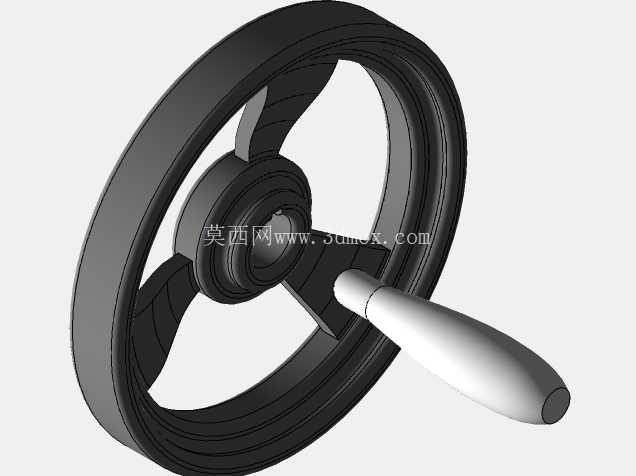

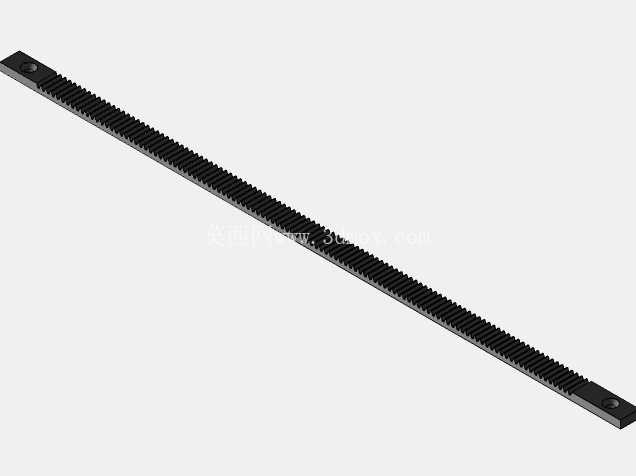

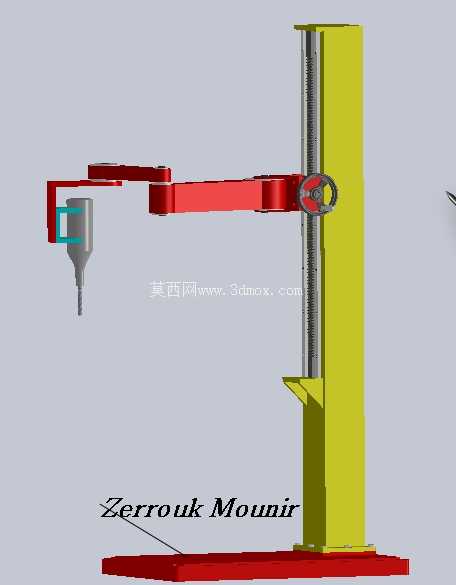

从结构组成来看,底部采用厚重的矩形铸铁底座作为整机承载基础,底座上平面经过精加工处理,可直接作为工件装夹的工作台面,也可根据加工需求加装平口钳、分度头或者专用工装夹具,底座内部预留有容屑空间,可承接加工过程中产生的金属切屑,避免切屑散落影响车间环境。立柱采用矩形截面的空心钢结构件,垂直固定在底座后侧中心位置,立柱表面加工有供摇臂升降滑移的导向导轨面,同时集成了齿条传动结构,配合摇臂端的手轮调节机构,可实现摇臂高度位置的快速调整,调整到位后可通过锁紧机构将摇臂与立柱位置固定,避免加工过程中出现位置偏移影响加工精度。

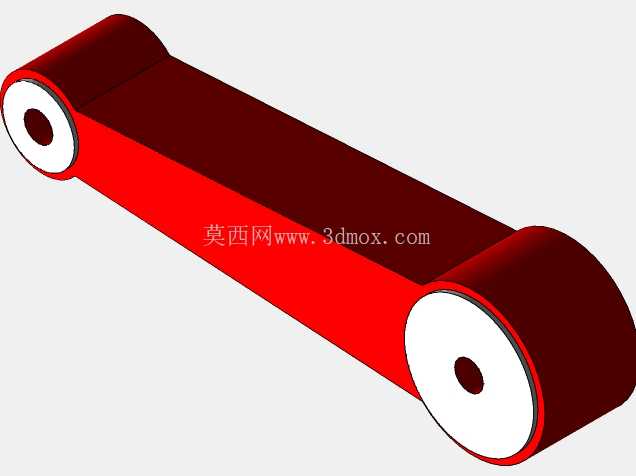

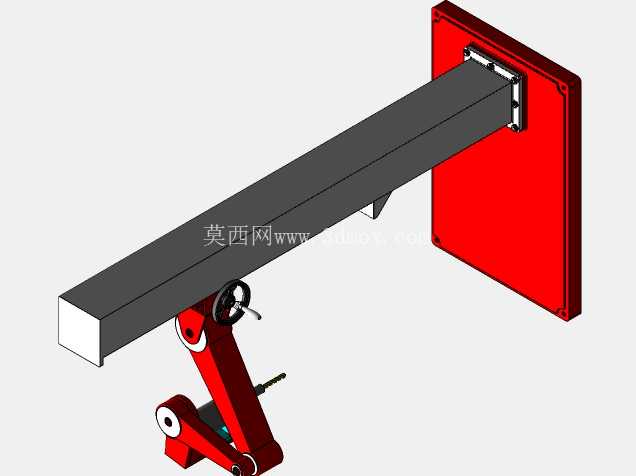

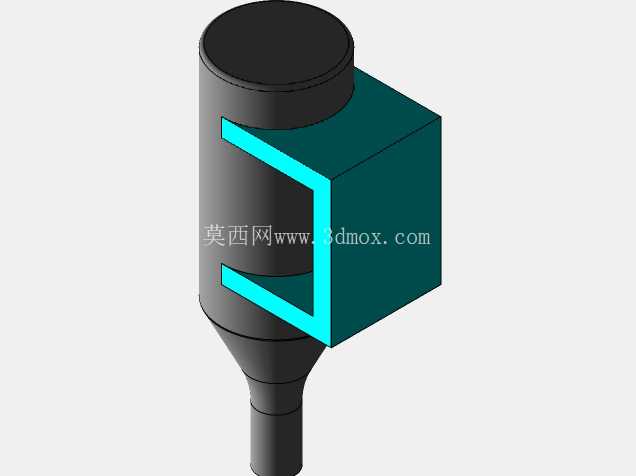

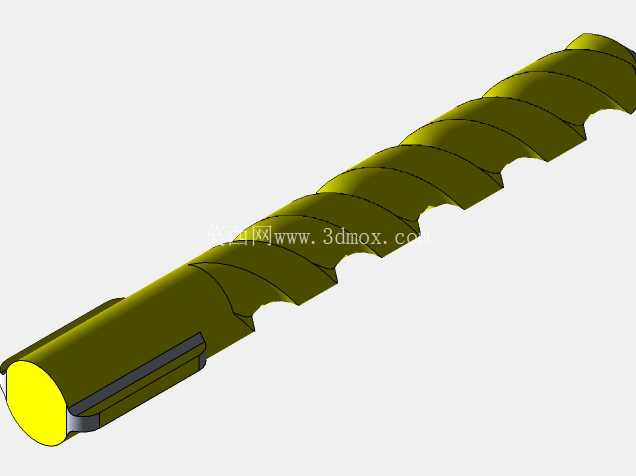

摇臂部分采用箱型焊接结构,具备足够的结构刚性,避免主轴进给作业时出现颤振,摇臂一端通过导向套与立柱配合,可绕立柱实现360度范围内的任意角度回转,摇臂上加工有水平方向的导向导轨,主轴进给单元可沿导轨实现径向位置调整,通过手轮驱动齿轮齿条传动即可带动主轴箱沿摇臂水平移动,配合摇臂的回转动作,可让主轴的作业范围覆盖底座台面上的环形区域,对于尺寸在覆盖范围内的工件,一次装夹即可完成所有孔位的加工作业,大幅减少工件装夹找正的辅助时间。主轴单元集成了主轴传动、进给操作、刀具装夹结构,主轴下端采用标准锥孔可装夹不同规格的钻夹头、钻头、丝锥等加工刀具,侧面的操作手柄可控制主轴的垂直进给行程,进给过程具备阻尼反馈,操作人员可根据加工材质的不同手动控制进给速度,避免刀具崩损。
设计过程中重点考量了各运动部件的锁紧可靠性,摇臂升降、回转、主轴箱径向滑移三个运动维度都设置了独立的锁紧机构,当调整到目标加工位置后,可通过锁紧手柄将各运动副锁死,让整机形成刚性整体,保证加工过程中主轴位置不会因为切削力的作用发生偏移,保障孔位的位置精度与加工表面质量。安装边界方面,整机底座的占地面积适配常规车间的工位布置,不需要额外做特殊的地基处理,放置在平整的硬化车间地面上即可投入使用,设备整体高度适配站立操作的人机工程需求,操作人员站在设备前方即可完成所有调整与进给操作,不需要额外配置登高或者垫高辅助设施。
在实际应用场景中,这类设备常被用于板材类零件的孔系加工、小型焊接结构件的连接孔加工、设备维修过程中的现场配钻孔作业,针对不同材质的加工需求,可通过更换不同材质的刀具完成钢件、铸铁件、有色金属件甚至非金属件的钻削加工,主轴的转速范围可根据传动结构的配置适配不同的加工工艺需求,针对攻丝工序还可配置正反转控制机构,满足螺纹加工的作业要求。结构设计上充分考虑了日常维护的便捷性,各导轨面、传动副都预留了润滑注油位置,日常保养只需要定期加注润滑油即可保证运动部件的顺畅运行,锁紧机构的调整螺母都设置在便于操作的位置,长期使用出现锁紧间隙时可快速调整恢复锁紧精度,不需要对设备进行大范围拆解。
