手动肘节式压紧夹紧工装结构

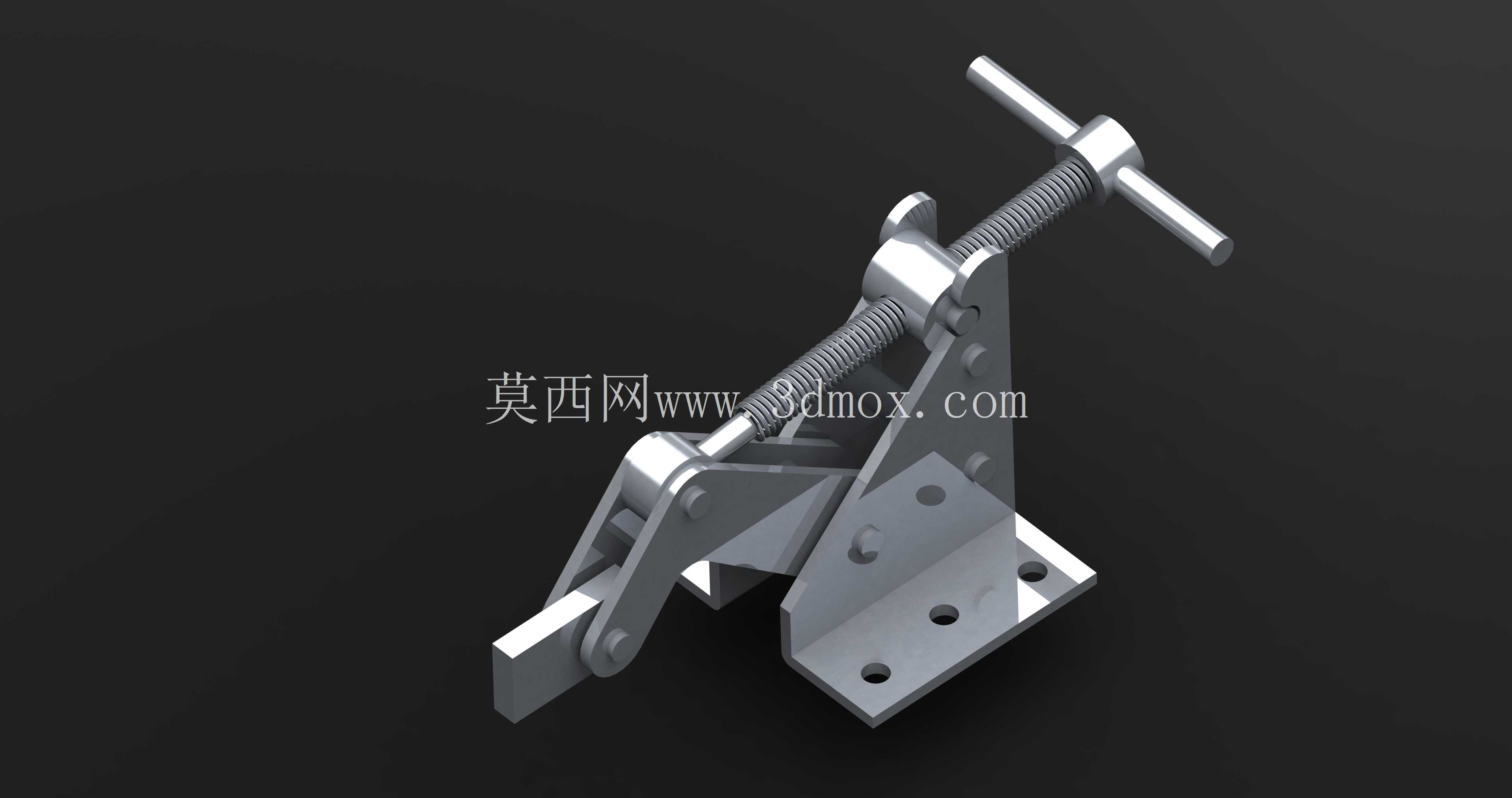

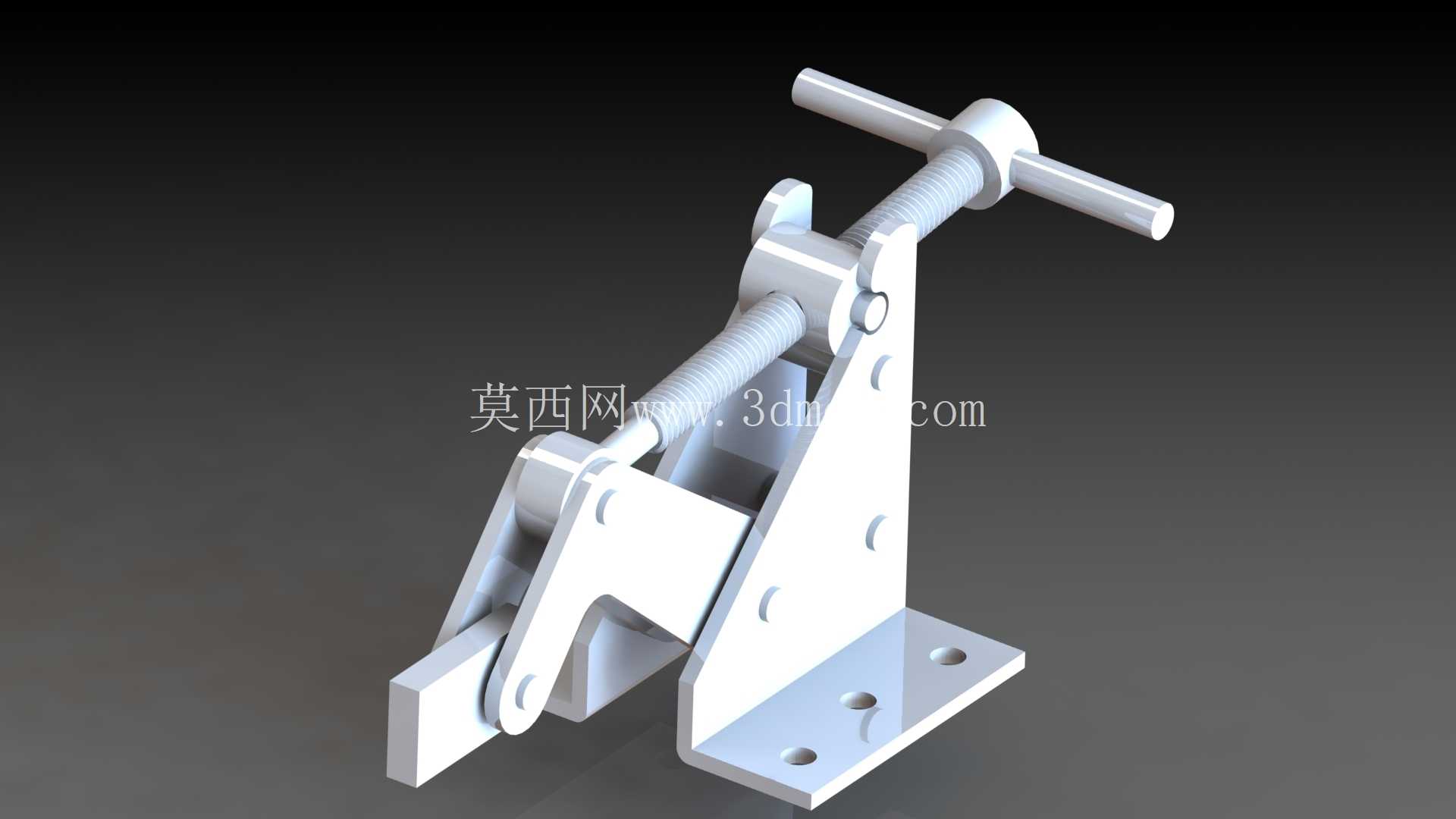

这款手动肘节式夹紧装置，是机械加工、装配工位上极为常见的工装类部件，核心作用是在工件加工、组配、检测环节提供稳定的压紧约束力，避免工件受切削力、装配外力作用出现位移、翘曲，保障工序精度。从结构逻辑来看，它采用了肘节连杆的增力自锁原理，区别于普通螺旋压紧机构的长行程慢操作，这款夹具通过连杆过死点的机械特性实现快速锁止，操作人员仅需扳动顶部的T型手柄，就能完成夹紧与松脱动作，操作行程短，压紧力输出稳定，不会因为作业过程中的振动出现松脱。

从实际应用场景出发，这类夹具常被布置在焊接工装台、机加工辅助工装、小型零部件装配线的定位工位上，比如薄钢板焊接时的拼缝压紧、注塑件飞边修剪时的工件固定、小型五金件钻孔时的定位装夹，都能看到这类结构的身影。它不需要外接气源、电源，完全依靠手动操作就能提供足够的压紧力，非常适合无动力配套的零散工位、户外临时作业场景，以及小批量多品种的柔性生产单元，相比气动、液压夹紧元件，它的部署成本更低，维护难度几乎为零，不需要布设管线，也不存在密封件老化泄漏的问题。

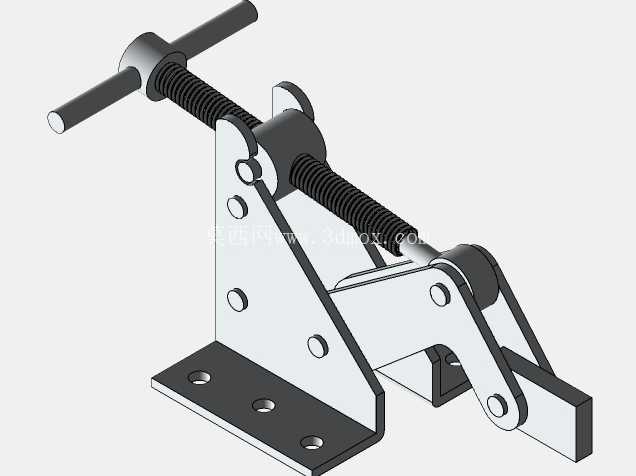

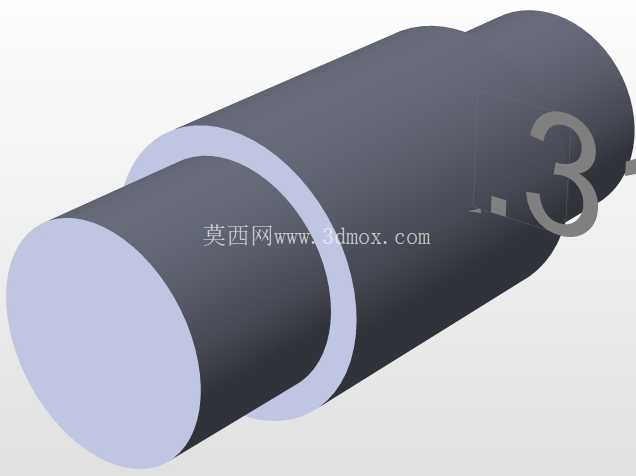

结构设计上，底部的安装底座采用带安装孔的板式结构，四个沉头孔的孔位布局适配标准工装平台的T型槽间距，也可以直接通过螺栓固定在专用工装架上，安装边界清晰，底座的折弯加强筋结构提升了整体刚性，避免夹紧力过大时底座出现形变影响压紧精度。连杆铰接部位全部采用销轴连接，销轴与孔位之间预留了合理的配合间隙，既保证扳动手柄时动作顺畅无卡滞，又不会因为间隙过大导致压紧行程出现虚位。顶部的T型手柄长度经过力臂优化，操作人员单手握持施力时，不需要施加过大的手动力就能通过连杆机构放大输出数百牛的压紧力，适配绝大多数厚度在20mm以内的工件压紧需求。

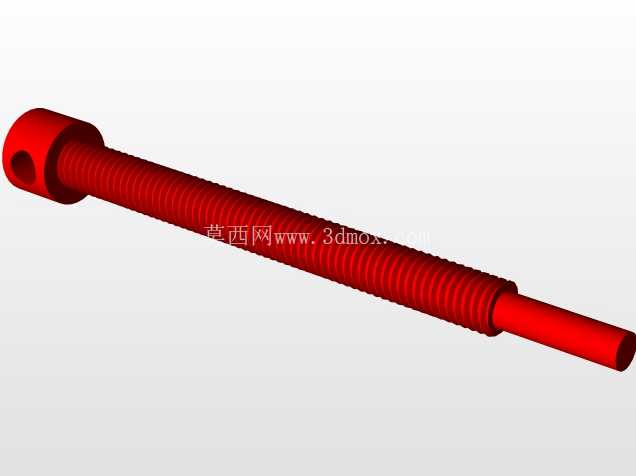

压紧端的压头采用平端面设计，接触工件的部位可以根据实际使用需求加装橡胶垫、铜垫等软质防护件，避免压伤工件表面，尤其是针对铝件、塑料件等易刮伤的工件，只需要更换压头端头的防护件就能适配，不需要改动整体结构。螺旋调节结构集成在连杆传动段，通过旋转调节螺杆可以调整压头的初始行程位置，适配不同厚度的工件装夹，调节范围覆盖0-30mm的工件厚度差，不需要更换夹具就能兼容一定尺寸范围内的工件，提升了工装的通用适配性。

从安装尺寸来看，这款夹具整体闭合状态下的高度不超过180mm，底座安装面的轮廓尺寸控制在120mm*80mm以内，不会占用过多的工装台安装空间，多个夹具并排布置时也不会出现干涉，适合在密集定位的工装上使用。所有铰接销轴的端部都做了防脱处理，长期反复扳动使用也不会出现销轴脱出的故障，整体结构的受力部件都采用了普通碳钢材质，表面做氧化防锈处理，适合车间多油污、多切削液的作业环境，日常使用只需要定期在铰接点滴注润滑油就能保证动作顺畅，使用寿命可以达到数万次开合无故障。

在实际选型使用时，需要注意根据工件所需的压紧力匹配对应规格，这款夹具的额定压紧力在1.5kN左右，完全能满足常规机加工、焊接、装配的压紧需求，不适合用于大吨位冲压、重型工件的装夹场景。安装时需要保证底座安装面的平面度，避免底座安装时出现翘曲，导致连杆机构的死点位置偏移，影响自锁可靠性，压紧工件时要保证压头的压紧点落在工件的刚性支撑部位上方，避免工件被压变形。
