起重吊装用滑轮挂钩组合结构设计

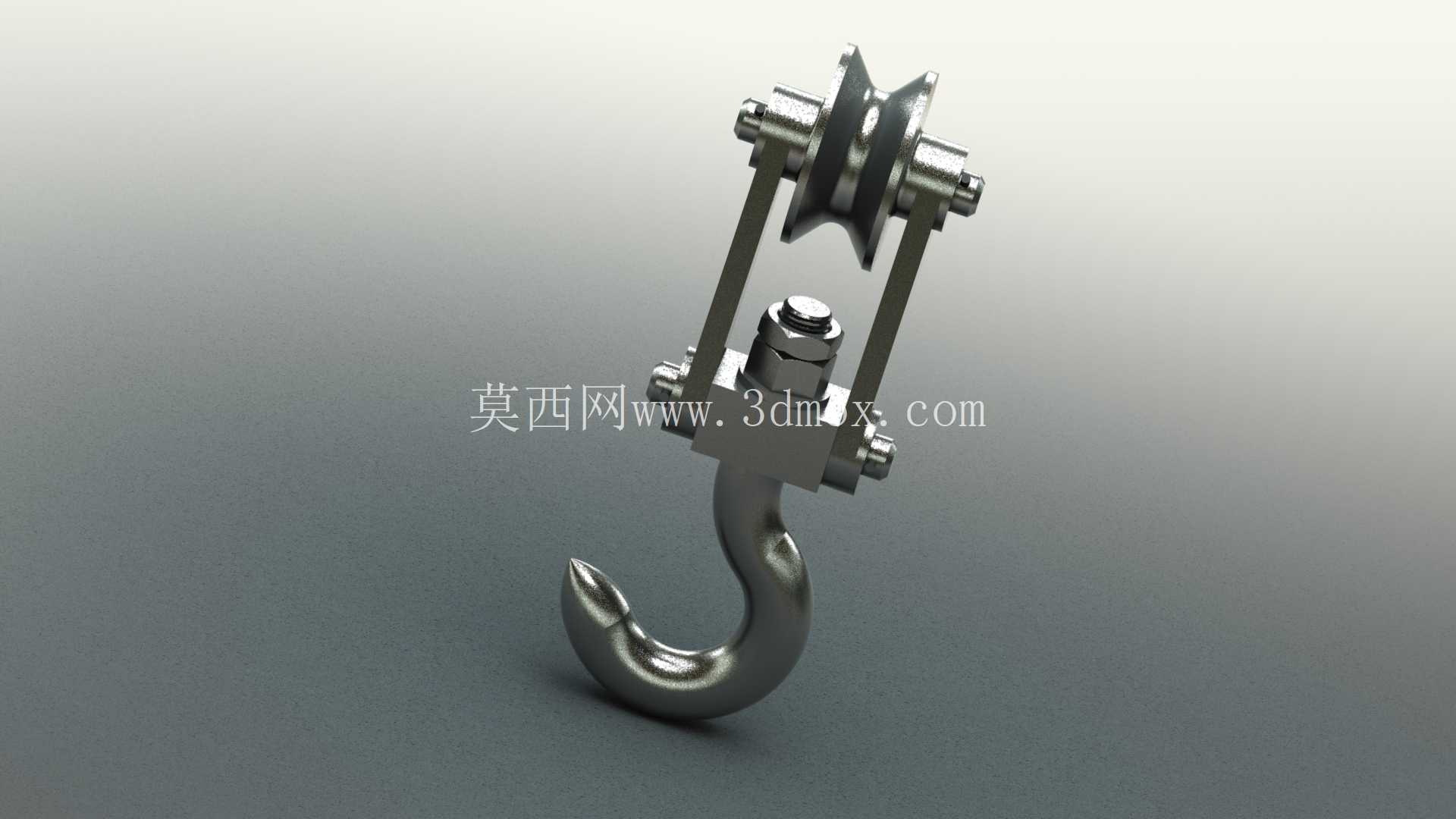

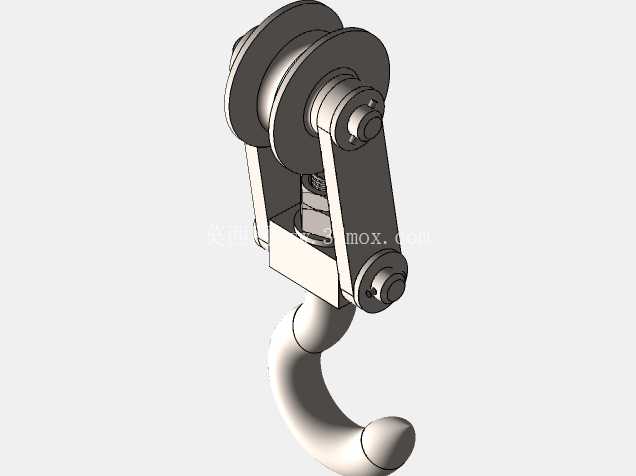

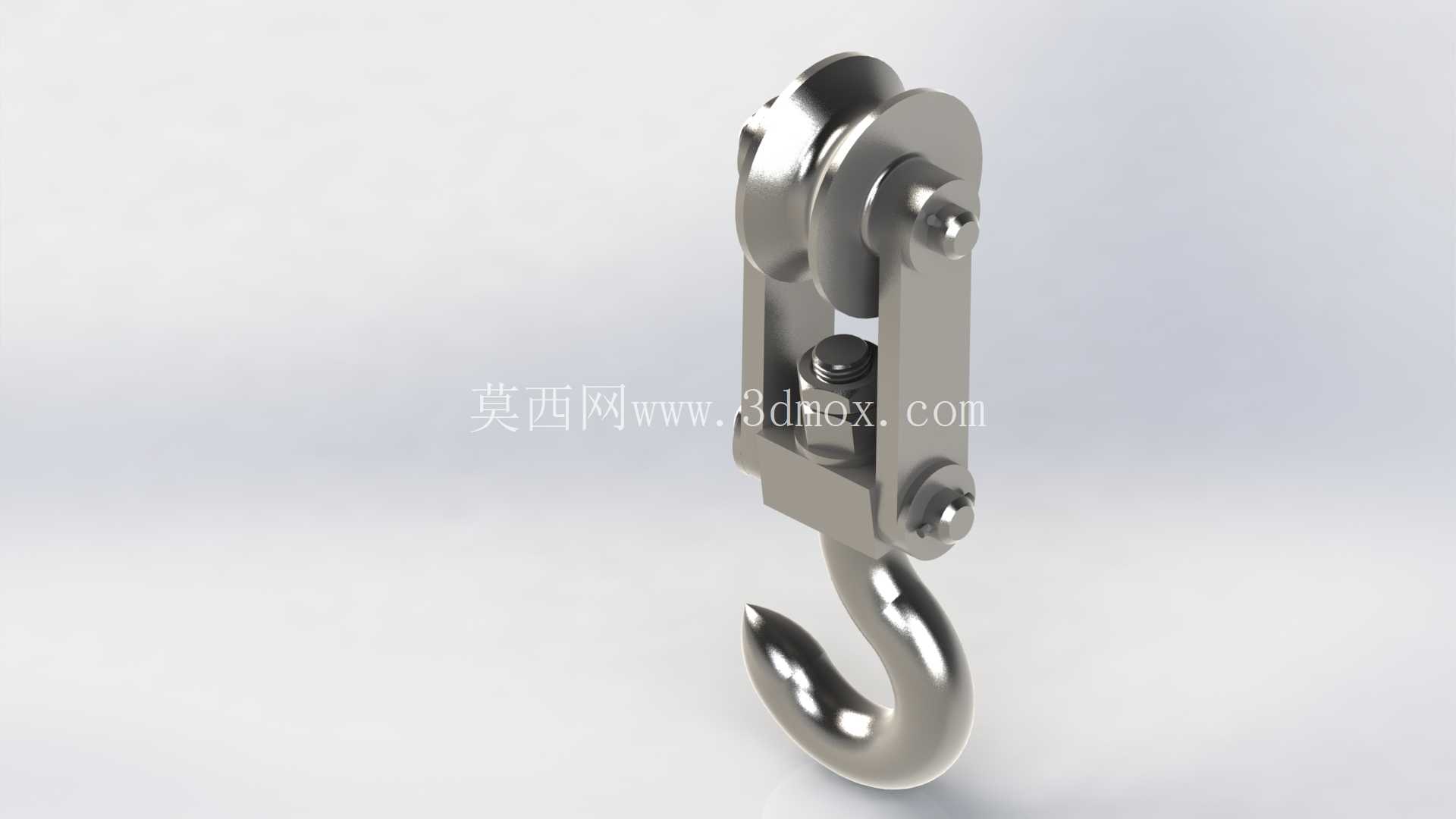

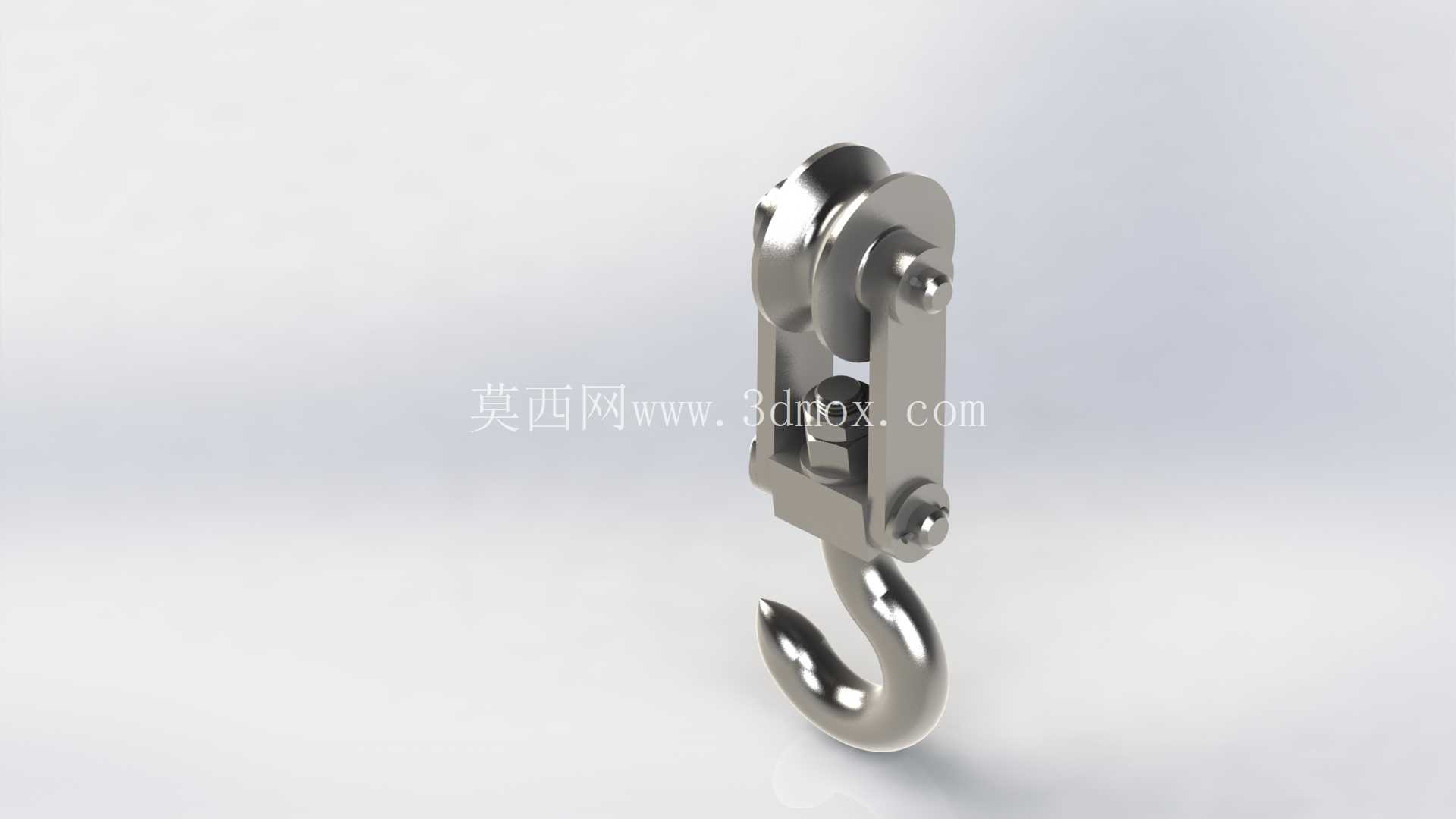

　　在车间物料周转、轻型设备检修吊装、小型工装转运这类常规作业场景里，这类滑轮挂钩组合件是使用频率极高的末端吊具，区别于大吨位起重设备配套的重型吊钩组，这类结构更适配1吨及以下载荷的手动或轻型电动牵引作业，比如生产线旁的小型葫芦配套、仓储区域的轻型物料吊运、维修工位的零部件拆装移位，都能见到这类构件的身影。从功能逻辑上看，这个结构把滑轮的转向减摩作用和吊钩的载荷挂载功能整合为一体，滑轮部分承担钢丝绳的导向作用，将牵引方向的力顺滑传递，避免钢丝绳与刚性构件直接摩擦产生的磨损与卡滞，挂钩部分则作为载荷的直接挂载接口，承担被吊物的全部重量传递。

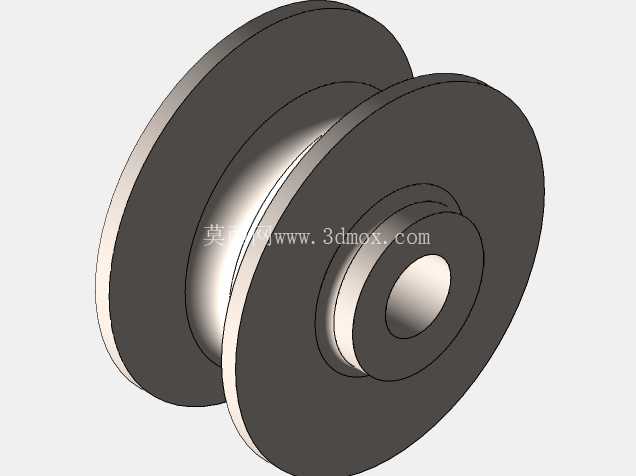

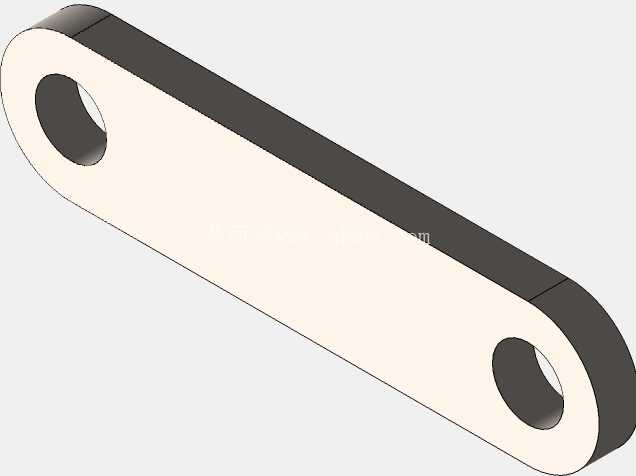

　　设计时首先要考虑载荷传递的路径合理性，滑轮的轮轴与挂钩的连接支架采用一体化的板式结构，两侧的支撑板通过螺栓与销轴完成紧固，既保证了整体的结构刚度，又预留了后期维护拆解的空间，滑轮的轮槽弧度需要匹配常用的6-10mm直径钢丝绳，槽深要保证钢丝绳在受力偏斜15度以内不会出现脱槽风险，轮槽表面做圆弧过渡处理，避免硬棱切割钢丝绳外层股线。挂钩部分采用带安全防脱挡片的经典钩型，钩尖的弧度设计要保证挂载吊环、吊带卸扣时不会出现滑脱，钩身的截面做变径处理，在钩颈与支架连接的位置做应力分散的圆弧过渡，避免直角位置出现应力集中导致的长期载荷下疲劳断裂。

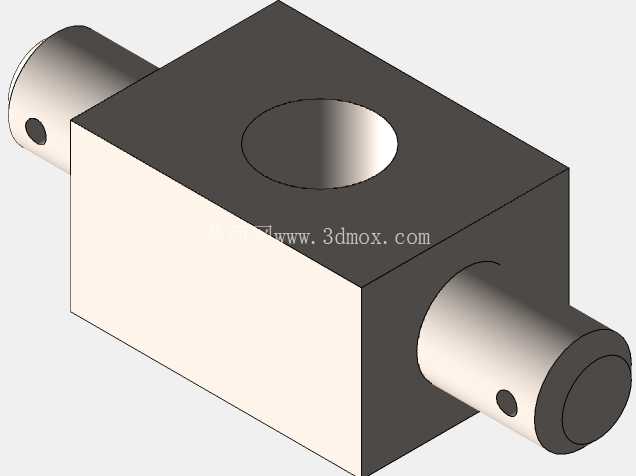

　　从安装边界来看，整个构件的上部滑轮位置需要预留至少20mm的钢丝绳穿入空间，两侧支撑板的外侧间距控制在60mm以内，适配多数小型葫芦的下端挂点安装尺寸，挂钩的开口尺寸适配常规的1吨级卸扣与吊环，整体的垂直安装高度控制在180mm左右，不会因为构件本身高度过大占用过多的起升行程，在狭小的车间工位作业时也不会因为尺寸问题出现干涉。实际使用中，这类构件的滑轮内部需要预留润滑脂的存储空间，销轴位置设计有注油通道，方便定期维护时补充润滑，降低转动阻力，连接支架的螺栓采用防松螺母配合开口销的双重防松结构，避免长期受振动载荷出现螺栓松脱的风险，挂钩与支架的连接销轴做轴向定位，防止作业过程中销轴窜动导致挂钩脱落。

　　不同于焊接成型的简易吊具，这种装配式的结构可以单独更换磨损的滑轮或者变形的挂钩，不需要整体报废，在长期使用的维护成本上更有优势，针对不同的作业场景，只需要更换对应载荷等级的滑轮或者钩体，就可以适配不同的作业需求，不需要重新设计整套连接结构。在建模过程中，需要重点关注各个配合面的公差匹配，滑轮与轮轴的配合采用间隙配合，保证滑轮转动灵活无卡滞，支撑板上的销轴孔位置度公差控制在0.1mm以内，避免装配后出现轮轴偏斜导致滑轮转动阻力过大，挂钩的钩身曲面需要做曲率连续处理，避免应力集中点的出现，所有的棱边都做倒钝处理，避免装配和使用过程中划伤操作人员或者钢丝绳。这类构件虽然属于小型的起重配件，但是直接关系到吊装作业的安全，设计时每个尺寸的确定都需要结合实际的载荷工况，比如轮轴的直径需要根据额定载荷下的剪切应力计算确定，支撑板的厚度要满足弯曲强度要求，挂钩的危险截面尺寸要经过拉伸与弯曲的复合应力校核，不能仅凭经验随意取值，否则在实际使用中很容易出现断裂失效的风险。
