九十度匀速转角运动传输机构

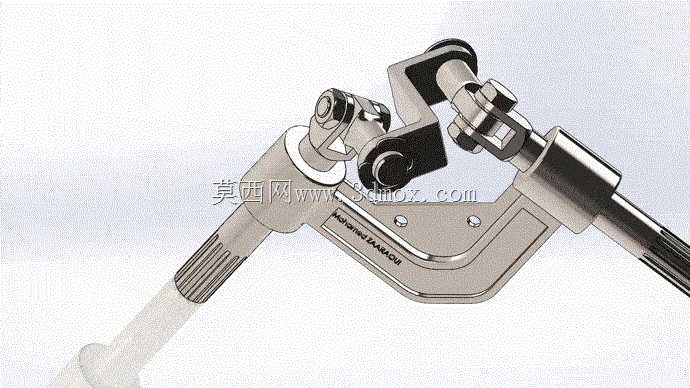

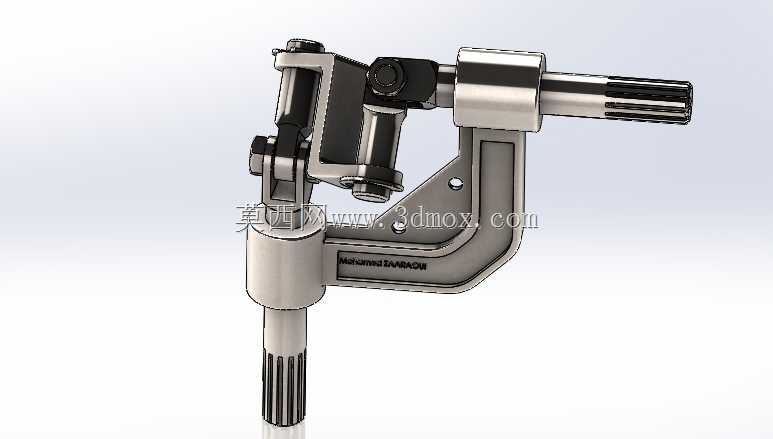

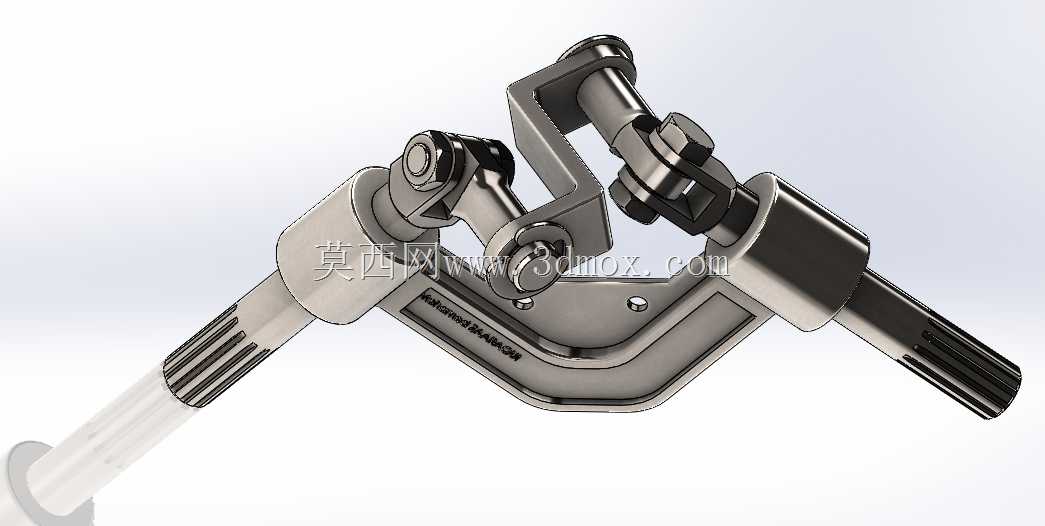

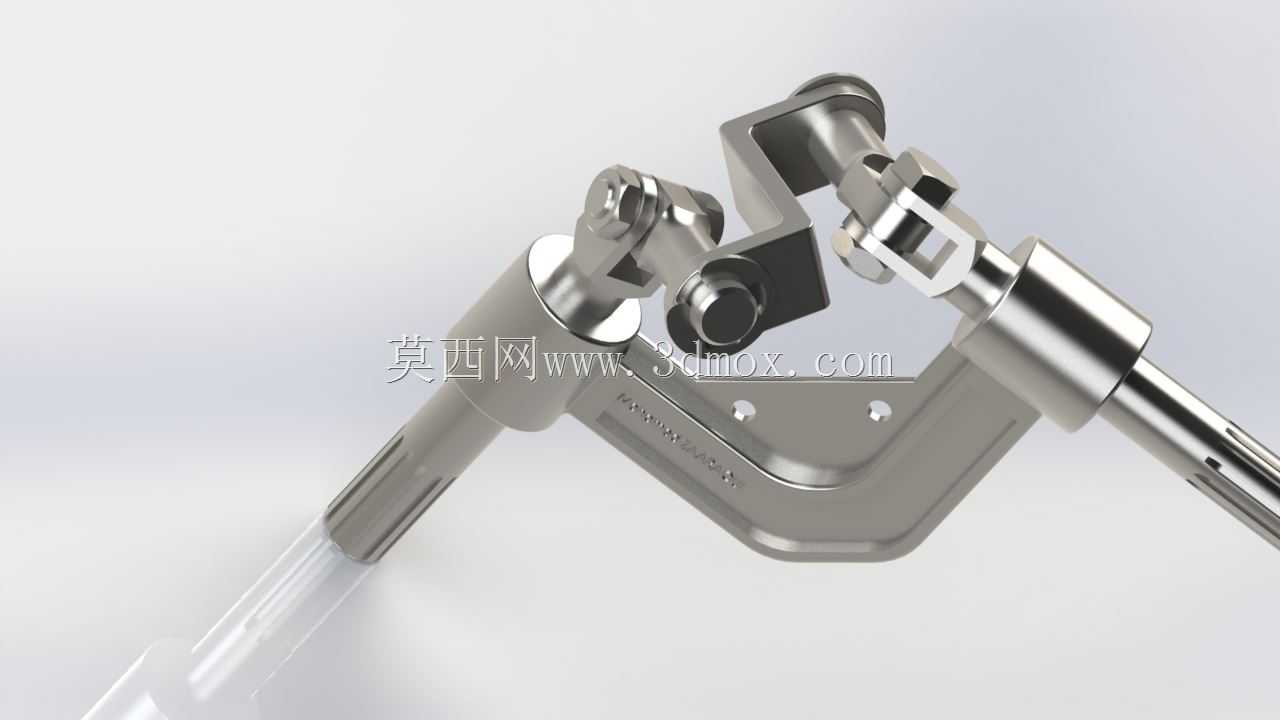

　　在各类需要实现垂直轴间动力换向且要求输出端运动线速度保持恒定的设备布局中，这类90度匀速传动结构往往是解决空间受限工况下动力传递的核心部件。不同于常规锥齿轮换向结构存在的背隙、润滑要求高、高速工况易发热的问题，这套连杆铰接式的传动结构完全依靠刚性构件的铰接配合实现运动转换，在低速重载、对传动背隙有严格要求的工装夹具、轻工自动化输送线转角工位、专用设备的进给单元中有着不可替代的应用优势。从结构布局来看，该机构的输入轴采用花键轴结构设计，能够直接与驱动端的动力输出轴实现周向固定，无需额外设计联轴器转接结构，输入轴的支撑段采用阶梯轴设计，预留了轴承安装位，可直接适配标准深沟球轴承的安装尺寸，

　　安装时输入轴的轴线与输出轴的轴线呈90度垂直交错布局，两轴的中心距在设计时已经通过连杆长度的参数匹配完成固定，现场安装时只需保证两轴的安装座平面度公差在0.05mm以内，即可避免机构运转过程中出现卡滞、附加载荷过大的问题。整套机构的核心传动逻辑是通过多组铰接连杆的空间运动轨迹约束，将输入轴的连续旋转运动，转换为垂直方向输出轴的同角速度旋转运动，在整个运动周期内，输出轴的瞬时角速度波动量控制在2%以内，完全满足匀速传输的工况要求，不会出现普通曲柄摇杆机构存在的急回特性，避免输送工位上的工件因为速度波动出现移位、倾覆的问题。结构的铰接点全部采用销轴加轴套的配合形式，轴套可选用自润滑铜基材质，日常维护时只需定期在注油孔处加注润滑脂即可，

　　无需复杂的密封油路设计，能够适应多粉尘、无集中润滑系统的车间作业环境。从安装边界来看，机构的主体支撑座采用一体化折弯成型的钣金结构，侧面预留了四个安装固定孔，可直接通过螺栓固定在设备的安装基板上，整体结构的外轮廓没有突出的尖锐棱角，所有运动构件的运动轨迹都在支撑座的防护范围内，不需要额外加装安全防护外罩，能够有效压缩设备的整体安装空间。在实际选型适配时，可根据实际传递的扭矩大小调整连杆的截面尺寸以及销轴的直径，当传递扭矩小于5N·m时，现有结构的构件尺寸完全可以满足强度要求，若需要传递更大扭矩，可将连杆材质从普通碳素结构钢更换为合金结构钢，同时对铰接销轴进行淬火处理，提升接触面的耐磨性能。这套结构在设计时充分考虑了加工工艺性，

　　所有的板类构件都可以采用激光切割下料后进行铣削加工，不需要复杂的五轴加工工序，铰接孔的位置公差控制在0.02mm以内即可保证机构的运转顺畅度，普通的机加工车间就可以完成整套构件的加工与装配，不需要特殊的加工设备。在实际应用场景中，这类结构常被用在电子元器件组装线的转角转运输送工位，配合同步带或者拨叉结构，实现工件在两条垂直布置的输送线之间的平稳转移，也可以用在小型专用机床的进给换向单元，替代传统的锥齿轮副，降低设备的后期维护成本；在一些手动操作的工装夹具中，这套结构也可以作为力的换向传递部件，将操作人员在水平方向的手柄操作力，转换为垂直方向的夹紧动作，同时依靠连杆的运动特性保证夹紧过程的匀速进给，避免冲击力过大损伤工件表面。不同于齿轮传动需要严格保证中心距的安装精度，这套连杆机构对安装误差的容忍度更高，当两轴的中心距存在0.1mm以内的安装偏差时，机构依然可以顺畅运转，不会出现齿轮传动常见的卡齿、磨损加剧的问题，非常适合现场安装调试精度有限的中小型设备集成场景。结构的输出端同样设计有花键连接结构，可直接外接执行构件，不需要额外设计转接法兰，进一步缩短了设备的装配周期。在做三维建模适配时，只需要根据实际的安装空间调整输入输出轴的伸出长度，不需要改动核心的连杆铰接参数，即可快速适配不同的设备布局需求，大幅缩短非标设备的设计周期。
