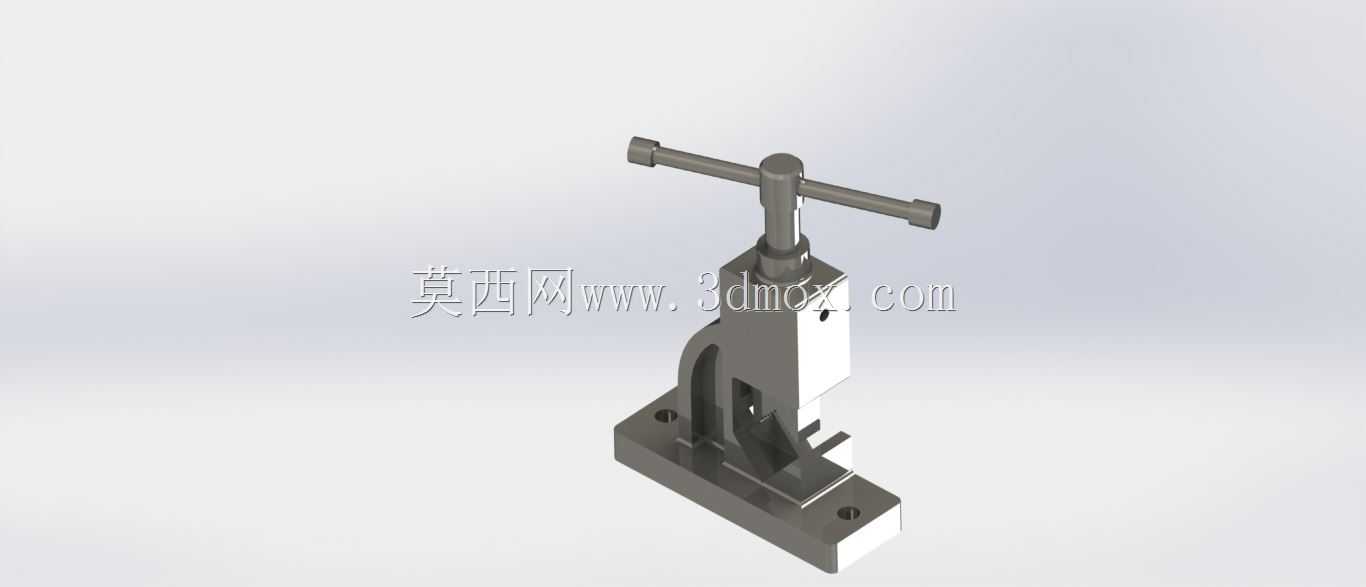

手动螺旋式管道夹持压接工装结构

　　在现场管线布设、小型管件加工的作业场景里，这类手动螺旋驱动的夹持压接结构，是管路安装班组、五金维修工位上出镜率极高的辅助工装，不需要外接气源、电源动力，完全依靠人力操作就能完成薄壁管件的夹持定位、小规格卡套接头的压合装配，尤其适合户外无供电的管线抢修、家装水路改造、小型设备气路布设这类零散作业场景，相比大型电动压管设备，它的便携性和环境适配性优势非常突出。从结构逻辑上看，整套装置采用立式C型开口的机架布局，底部带安装孔的方形底座是整个工装的承载基础，底座上的两个沉头安装孔可以直接通过螺栓固定在木质工作台、角钢临时支架甚至是厚实的木板作业面上，安装边界的容错率很高，不需要提前加工高精度的安装定位槽，只要作业面平整、螺栓锁紧力矩足够，

　　就能承受压接作业时的反向作用力，不会出现机架偏移、晃动的问题。核心的施力结构采用T型手柄配合梯形传动螺杆的设计，T型手柄的横向杆长度经过人体工程学匹配，操作人员单手握持转动时，力臂长度足够让普通成年男性输出足够的轴向压紧力，不需要额外加接延长杆，梯形螺杆的自锁特性可以保证压接到位后，螺杆不会因为管件的反弹力自动回退，能持续保持稳定的夹持压力，避免压接过程中出现松脱、压接不到位的问题。螺杆下端的压头和底座上的V型定位槽是配合工作的，V型槽可以自适应不同外径的圆形管件，不管是薄壁不锈钢水管、紫铜气管还是塑料复合管，只要外径在V型槽的适配范围内，都能自动对中，不需要额外调整定位块，压头的端面做了防滑齿纹处理，

　　压合时可以咬住管件表面或者卡套的压接面，不会出现打滑偏移的问题。机架的立臂部分做了加强筋结构，从底座一直延伸到螺杆安装座的位置，在压接作业时，立臂会承受较大的弯曲应力，加强筋的存在可以大幅提升机架的整体刚性，避免长期使用后立臂出现向外张开的塑性变形，保证压头和下方V型槽的同轴度始终处于合理范围内，不会因为机架变形导致压接力偏斜，把管件压歪或者压接变形。实际使用时，操作人员只需要把待加工的管件放在V型定位槽上，调整好需要压接或者夹持的位置，匀速转动T型手柄带动螺杆向下进给，直到压头接触管件表面后，再根据管件的材质和壁厚施加合适的转动力矩，就能完成夹持或者压接作业，作业完成后反向转动手柄抬起压头，就可以取出加工好的管件，

　　整个操作流程不需要复杂的培训，新手也能快速上手。从设计细节上看，螺杆和上部安装座之间采用了铜质衬套配合，长期反复转动也不会因为磨损出现过大的配合间隙，同时铜衬套的自润滑特性可以减少转动时的阻力，让手柄转动更顺滑，不需要频繁加注润滑油维护。底座的V型槽边缘做了倒角处理，放置管件时不会刮伤管件表面的镀层或者防腐层，对于表面质量要求高的装饰性管路、洁净气路管路来说，这个细节可以有效避免安装过程中造成的表面损伤。整套结构没有复杂的传动部件，所有零件都是常见的机械加工件，后期维护只需要定期清理螺杆上的铁屑、杂物，在螺纹部分涂抹少量润滑脂就能长期使用，故障率极低，非常适合流动作业的班组、小型维修门店配置，也可以作为生产线旁的临时辅助工装，应对小批量的管件压接、夹持作业需求，不需要占用固定的设备工位，不用的时候可以直接从作业面上拆下来收纳在工具箱里，不会占用过多的存储空间。
