三级啮合直齿圆柱传动齿轮组结构

项目分类:齿轮 发布时间:2022-01-04 ID:487172
  • 三级啮合直齿圆柱传动齿轮组结构
  • 三级啮合直齿圆柱传动齿轮组结构

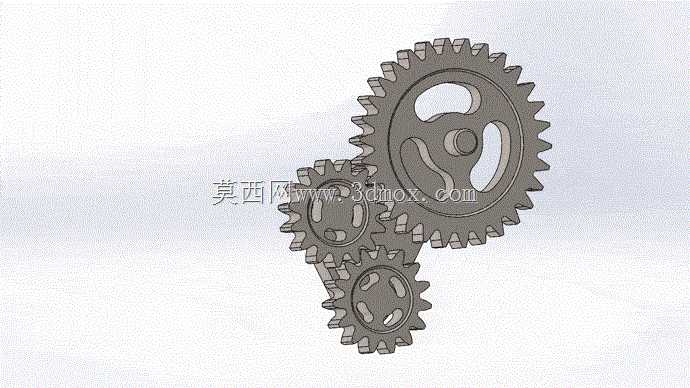

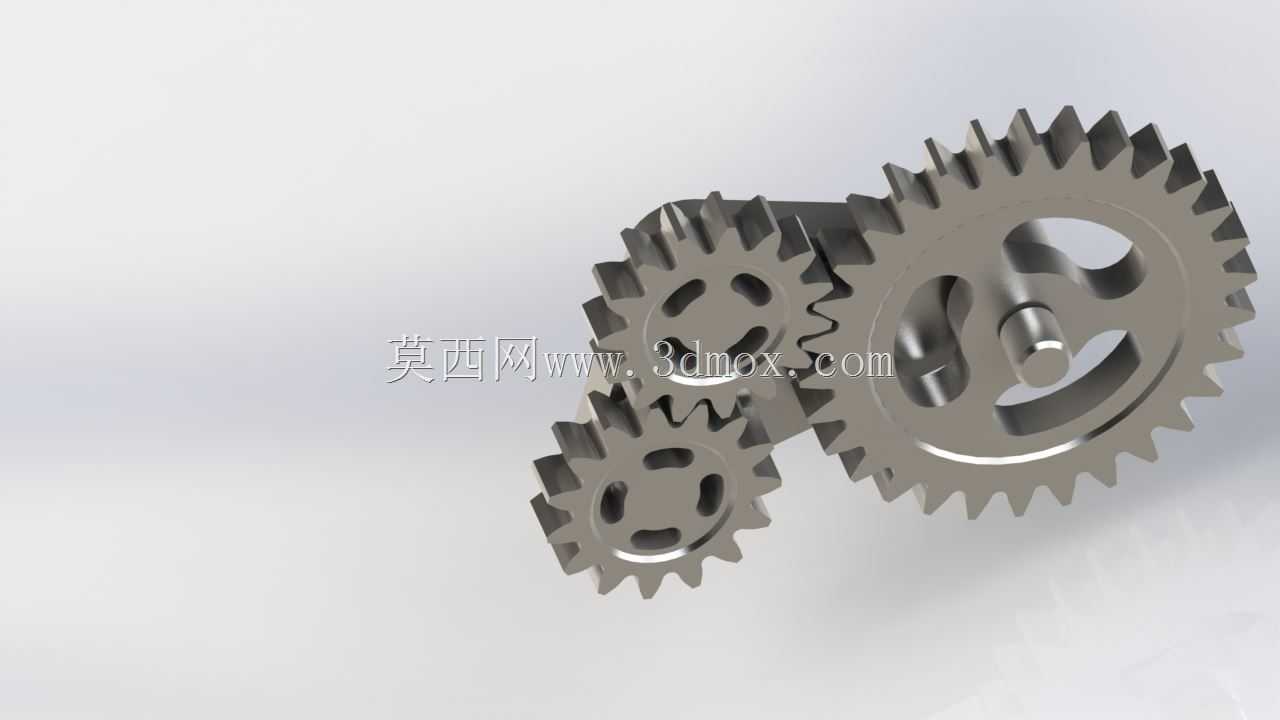

  这套三级啮合直齿圆柱齿轮组,在常规中小功率传动场景里的适配性很广,从轻工输送线的动力分流、小型工装夹具的扭矩传递,到台式加工设备的进给传动单元都能见到同类结构的应用。不同于单对齿轮传动,三级啮合的排布首先要解决的是传动比分配与中心距约束的矛盾,设计时没有采用等传动比拆分的思路,而是结合各级齿轮的负载特性做了梯度分配:输入端连接主动轴的小齿轮齿数最少,线速度最高,负载扭矩最小,齿厚取值偏薄以降低转动惯量;中间级的两个齿轮分别与前后级啮合,既要承接前级的高速输入,又要向后级输出放大后的扭矩,齿宽做了针对性加宽,同时在辐板位置开设了三个对称的减重孔,兼顾刚性与轻量化需求;最外侧的大齿轮作为最终输出级,齿数最多,输出扭矩最大,辐板的减重孔尺寸也做了对应放大,避免大尺寸齿轮的转动惯量过大影响传动响应。

  从结构细节来看,所有齿轮均采用标准渐开线直齿齿形,压力角取通用的20°,齿顶高系数、顶隙系数都遵循常规直齿轮的设计规范,能直接适配标准齿条刀具加工,不需要定制特殊刀具,加工成本可控。齿轮的安装轴孔均设计有键槽结构,采用普通平键连接传递扭矩,轴孔与轴的配合选用过渡配合,既保证装配时的对中精度,又能避免长期运转后出现轴孔松旷的问题。三个齿轮的中心距排布经过反复校核,既保证啮合侧隙处于合理区间,不会出现卡滞或侧隙过大导致的换向冲击,又让整体结构的外轮廓尺寸控制在紧凑范围内,不会占用过多安装空间。

  实际应用中,这类齿轮组的安装边界需要重点关注:首先要保证三根安装轴的平行度公差,轴系平行度超差会导致轮齿接触偏载,轻则加剧齿面磨损,重则出现断齿故障;其次要预留足够的润滑空间,直齿轮传动多采用脂润滑或飞溅润滑,结构周边需要留出润滑脂填充或润滑油油池的空间,同时要避免齿轮啮合位置与周边机架、护罩出现运动干涉;另外,齿轮组的轴向定位也需要在安装时做好,通过轴肩、挡圈等结构限制齿轮的轴向窜动,保证轮齿的啮合宽度完全对齐,避免出现局部啮合的情况。

  设计过程中还做了轮齿的强度校核,针对齿面接触疲劳强度与齿根弯曲疲劳强度分别做了验算,结合常用的45号钢调质处理的材料性能,这套齿轮组能够稳定传递额定范围内的扭矩,在额定转速下运转时的传动效率能保持在95%以上,完全满足常规中小负载传动场景的使用需求。不同于斜齿轮传动,直齿齿轮组没有轴向力,对轴承的选型要求更低,不需要选用能承受轴向载荷的角接触轴承,采用普通深沟球轴承即可满足支撑需求,进一步降低了整套传动机构的配套成本。在装配调试环节,需要在啮合齿面涂抹红丹粉检查接触斑点,保证接触斑点沿齿高、齿宽方向的占比符合规范要求,若出现接触偏斜的情况,需要及时调整轴系位置或修正安装基准,避免长期偏载导致的轮齿失效。
