立式自助签入服务终端设备结构设计

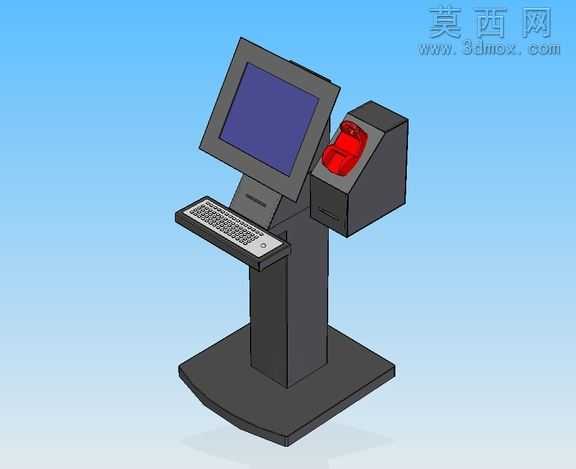

本作品为立式自助签入服务终端的三维结构设计，整体采用钣金成型的落地式结构方案，建模过程中严格遵循钣金加工工艺规范，对各部件的折弯余量、焊接搭接位、安装孔位都做了精准的参数化设定，确保模型可直接对接生产下料环节。整体结构分为底部配重底座、立式支撑立柱、操作交互模组、功能扩展舱四个核心部分：底部底座采用带圆弧收边的梯形钣金结构，既扩大支撑面保障设备放置稳定性，又通过圆弧边角避免尖锐磕碰，底座内部预留了配重块安装腔与走线空间；立式支撑立柱采用矩形截面钣金立柱，内部设计有分层走线槽与安装固定螺柱，用于承托上部操作组件同时规整内部线路；操作交互模组集成了倾斜安装的显示屏安装位、抽拉式键盘托结构，屏幕安装角度经过人体工学测算，适配站立操作时的舒适观看视角，键盘托采用翻折隐藏式结构，闲置时可收合减少空间占用，托板边缘做了翻边强化处理避免长期使用变形；侧边的功能扩展舱独立设计，预留了身份识别、票据打印等功能模块的安装空间，舱体采用抽拉式门体结构，方便后期设备维护与模块更换。建模过程中对各钣金件的连接方式做了完整还原，包含螺丝固定位、焊接定位边、卡扣结构等细节，材质搭配上主体采用磨砂黑钣金材质模拟工业喷塑效果，屏幕区域采用深色玻璃材质模拟熄屏状态，功能按键区域采用醒目的红色塑胶材质突出操作区域，渲染时采用均匀的冷色光源，清晰呈现各部件的结构层次与装配关系，整体设计兼顾了结构强度、操作便利性与外观整洁性，可直接用于自助服务终端类产品的结构参考与样机开发。
