工业传动制动耦合装置三维设计

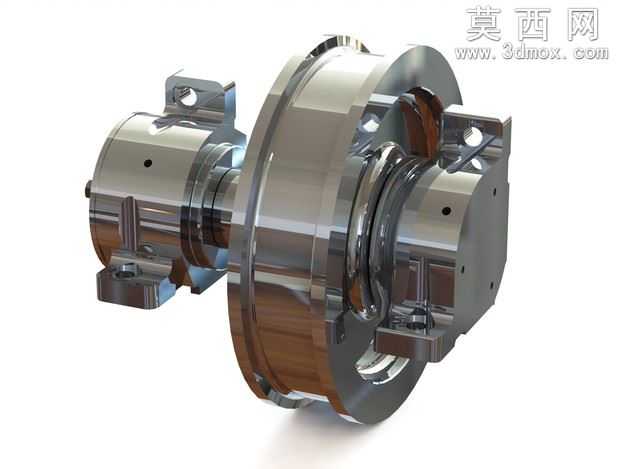

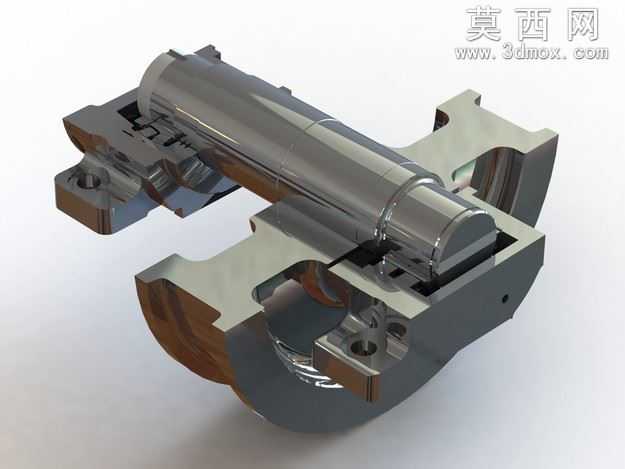

本作品为工业场景应用的传动制动耦合装置三维建模成果，建模阶段依托三维设计软件完成全参数化结构搭建，首先对装置的核心功能模块进行拆解，将整体结构划分为左侧动力接入端、中部旋转耦合主体、右侧制动输出端三个核心单元，逐一完成各单元的特征绘制：动力接入端设计有带定位销孔的安装法兰与轴连接结构，通过拉伸、切除、倒角等基础特征完成安装基座、轴套、定位凸台的细节构建，保证外接动力轴的装配同轴度公差符合工业设计要求；中部旋转耦合主体为装置核心功能区，采用多层嵌套式结构设计，外层为厚重的金属壳体，通过旋转凸台特征构建主体轮廓，再通过圆周阵列完成壳体上的安装耳、定位孔的均匀排布，内部耦合腔室设计有环形密封槽、摩擦副安装位，通过扫描、放样特征完成曲面过渡，保证腔室内部的流体或动力传递路径顺滑无应力集中；右侧制动输出端集成了制动卡钳安装位、输出轴连接结构，通过异形切除特征完成制动组件的避让空间设计，同时在各连接位置设计有密封沟槽、螺栓沉孔，满足实际装配的工艺要求。材质与渲染阶段，针对装置的工业金属属性进行材质参数调试，主体结构采用合金钢材质，调整金属粗糙度为0.15、反射强度为0.7，还原机加工金属表面的细腻光泽与轻微反光效果；安装法兰、轴套等受力部件采用调质钢材质，适当提高材质的硬度表现与暗部金属质感；密封槽、摩擦副位置采用复合耐磨材质，调整材质的漫反射参数区分于主体金属，突出结构的功能分区。渲染阶段采用工作室三点布光方案，主光源从侧上方45度入射，突出装置的曲面轮廓与金属高光，辅助光源从底部补光消除结构暗部的死黑区域，背光源勾勒装置的整体轮廓，最终渲染效果清晰呈现各部件的装配关系与材质质感。设计过程中充分考虑装置的实际应用场景，针对巴西Aciaria Gerdau工厂的使用需求，优化了壳体的壁厚参数与安装孔位的适配性，保证装置可直接适配现有生产线的安装接口，同时在结构设计中预留了维护拆卸空间，各连接螺栓的操作空间符合人机工程要求，内部耦合结构的流道或传动路径经过反复校验，避免出现运动干涉或应力集中的问题，整体模型的装配精度控制在0.02mm以内，完全满足工业生产的设计验证、装配模拟、工程出图等使用需求。
