无心磨削加工自动化上下料设备结构

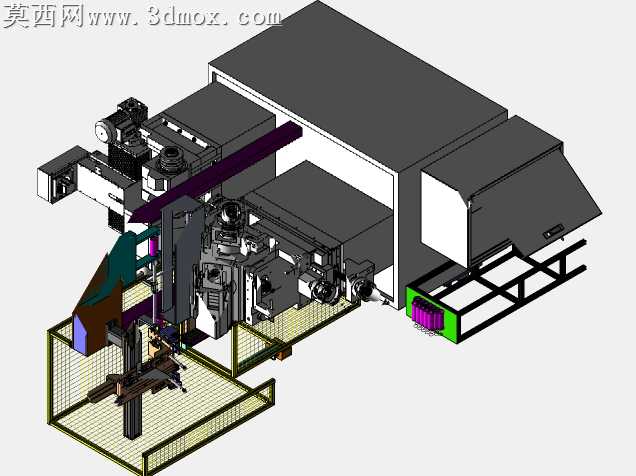

本模型为面向无心磨削工序打造的材料加工自动化配套设备，采用三维参数化建模完成整体结构搭建，建模过程中对各功能模块进行独立装配约束，确保运动部件的干涉检查全部通过，可直观呈现设备运行时的动作逻辑。模型主体包含无心磨床主机对接位、桁架式取料机械手、物料缓存定位台、安全防护围栏、成品出料输送槽五大核心模块，各模块间的衔接尺寸完全匹配实际无心磨床的进料口高度与加工节拍要求。材质设置上，设备外罩采用哑光深灰冷轧钢板材质，模拟工业设备常用的喷塑表面质感；安全围栏采用明黄色方管框架搭配镀锌钢丝防护网，清晰划分作业危险区域；机械手运动臂采用阳极氧化铝型材材质，还原轻量化自动化部件的金属质感；出料槽采用亮绿色工程塑料材质，与主体结构形成明确视觉区分，方便操作人员快速识别出料位置。结构设计层面，取料机械手配备多轴运动模组，可完成工件从料仓取料、定位姿态调整、精准送入磨床加工位的全流程动作，定位台设置仿形工件夹具，保证待加工工件的送料精度，避免磨削过程中出现尺寸偏差；设备侧方集成的料仓可容纳批量待加工工件，减少人工补料频次，配合出料端的导料结构可实现加工完成工件的自动归集。设计思路围绕无心磨削工序的人工上下料痛点展开，通过自动化机构替代重复性人工作业，在保证磨削加工精度的前提下提升工序流转效率，同时全封闭的防护结构可有效隔绝磨削加工产生的飞溅碎屑与切削液，提升作业现场的安全性，模型完整还原了各部件的安装位置与连接关系，可作为同类磨削自动化改造项目的结构参考。
