多规格单双链轮组合传动结构设计

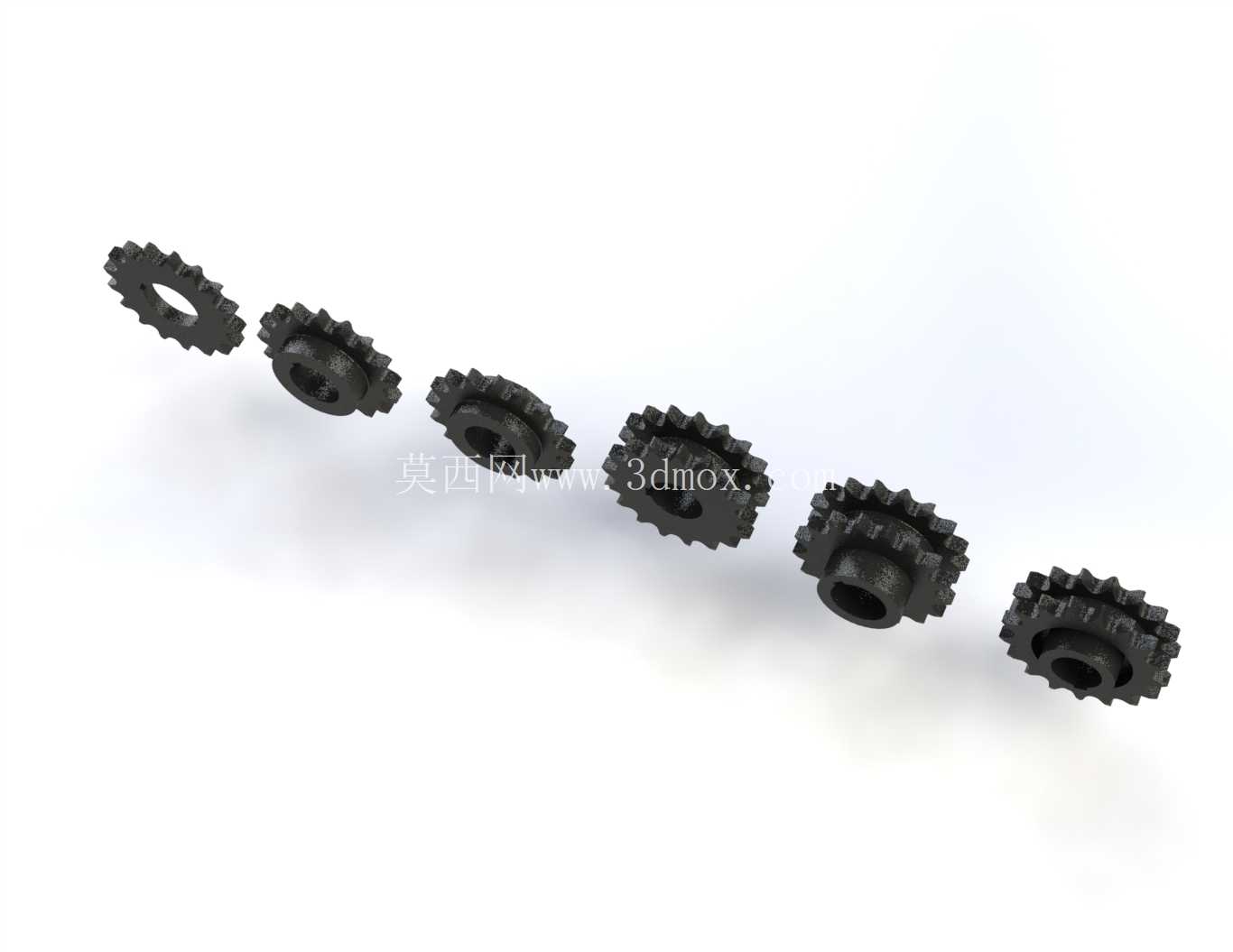

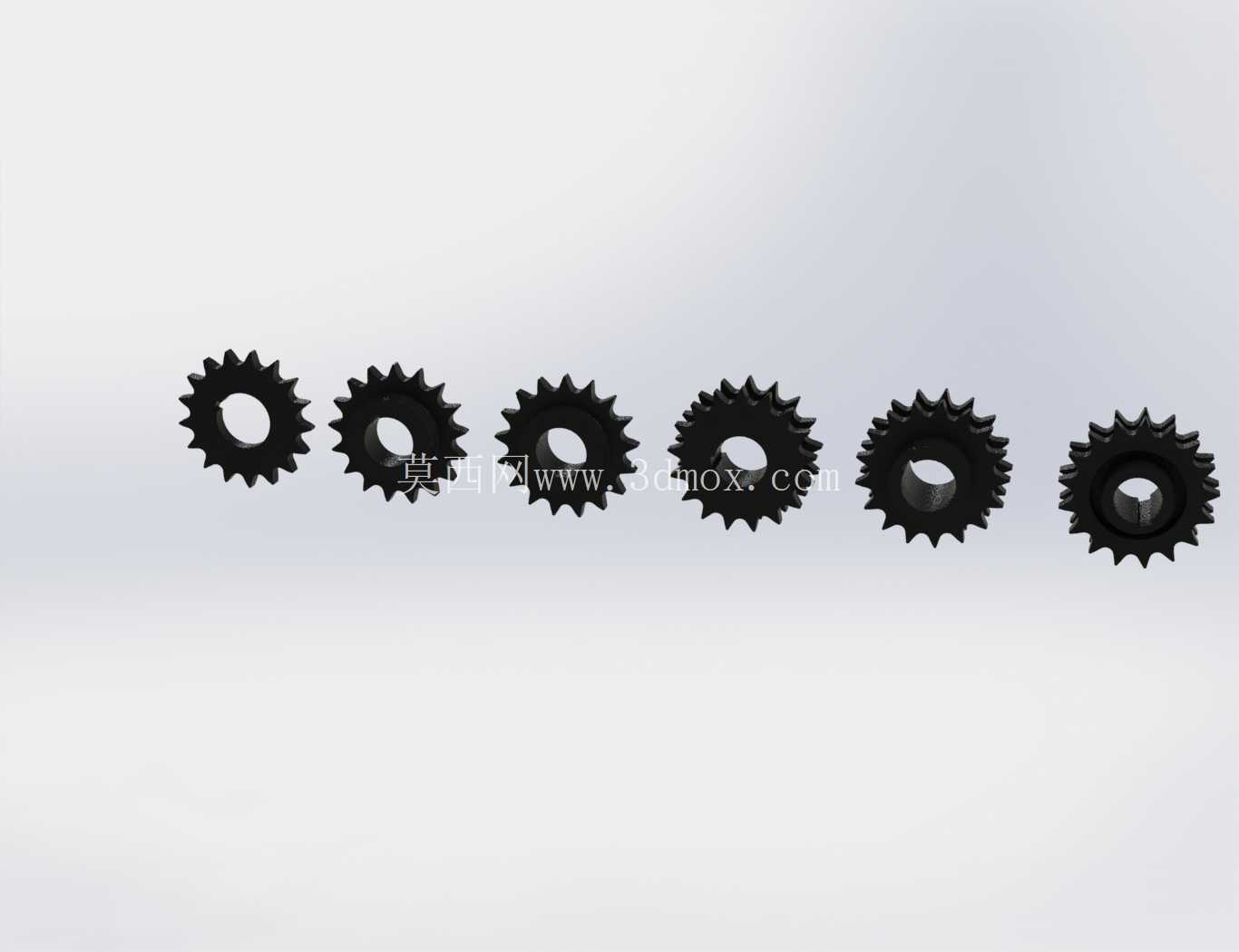

链传动作为机械传动系统中应用极广的动力传递形式，核心依赖链轮与链条的精准啮合实现远距离扭矩传输，相比带传动能规避打滑风险、传动比精度更高，相比齿轮传动对安装中心距的容错空间更大，在输送线、农机、轻工设备、摩托车等场景中承担着不可替代的动力传递作用。本次呈现的链轮组覆盖单排、双排两类链轮结构，同时匹配三种不同轮毂形式，能适配不同安装空间、载荷等级的设备装配需求。

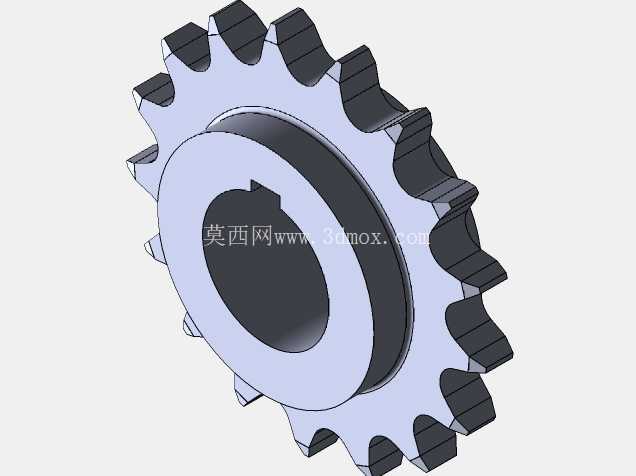

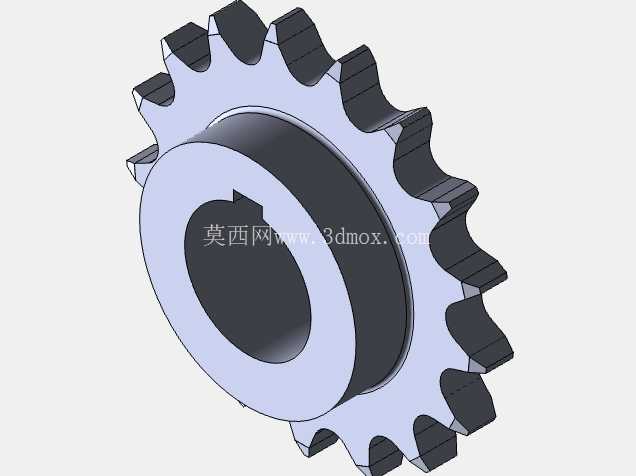

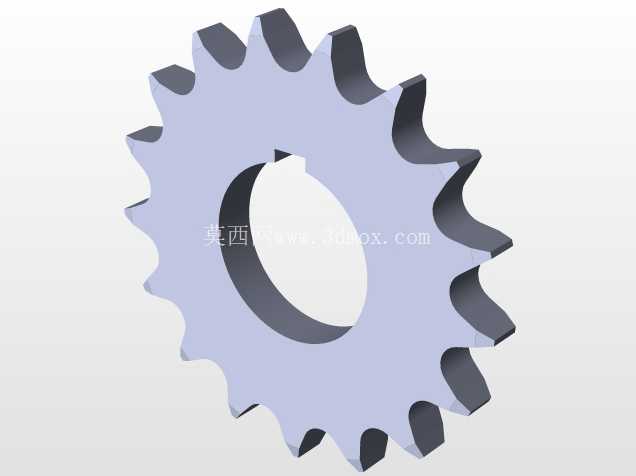

从结构设计逻辑来看，单A型无轮毂链轮的厚度与齿宽基本一致，两侧无突出轮毂结构，整体为扁平盘状，适合安装空间轴向尺寸极度受限的场景，比如紧凑型输送线的从动轮位置，装配时直接通过键槽与轴配合，依靠轴肩或者外接轴套实现轴向定位，能最大程度压缩传动机构的轴向占用空间。单B型链轮仅在单侧设置突出轮毂，轮毂内孔加工有标准键槽，轮毂长度根据轴径匹配设计，既能保证与传动轴的配合长度、避免传动过程中轴孔配合面压溃，又能减少另一侧的空间占用，多数应用在轴端安装的主动轮位置，装配时从轴端推入到位后通过轴端挡圈锁紧即可，装拆维护的便捷性较高。单C型链轮在齿盘两侧均设置对称轮毂，相当于在齿盘两侧都延伸出轴套配合段，大幅提升了链轮与轴的配合接触面积，能承受更高的径向载荷与冲击载荷，适合重载传动场景下的主动轮安装，比如重型板链输送线的驱动端链轮，双侧轮毂能让受力更均匀，避免单侧受力导致的齿面偏磨、轴孔偏载磨损问题。

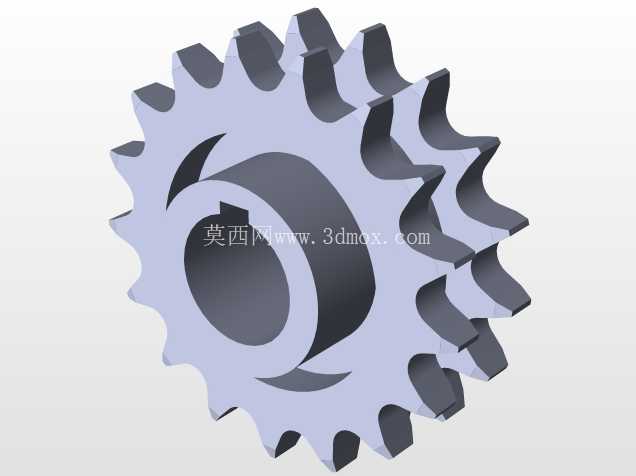

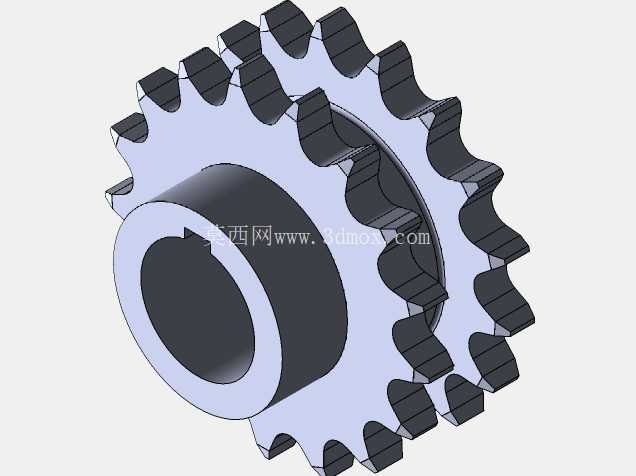

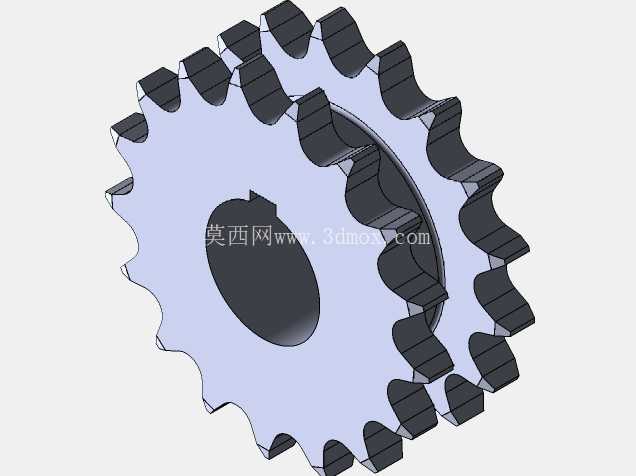

双排链轮对应双B、双C两种结构，双B型为单侧轮毂的双排齿结构，双C型为双侧轮毂的双排齿结构，双排齿设计可匹配双排链条使用，在同等链轮外径、同等节距的前提下，双排链轮的额定承载能力比单排链轮提升近一倍，适合传递大扭矩、存在冲击载荷的传动场景，比如矿山输送设备、农机传动系统的动力输出端，能有效避免单排链条过载断链的风险。

在齿形设计层面，所有链轮的齿廓均采用三圆弧一直线的标准齿形，能保证链条滚子进入与退出啮合时的顺滑过渡，减少啮合冲击与噪音，齿面加工精度满足通用传动的公差要求，齿根圆直径、齿顶圆直径、节距参数均符合对应链条规格的匹配标准，可直接与同规格标准链条适配，无需二次修配。齿宽尺寸根据单排、双排链条的内节内宽匹配设计，单排链轮齿宽略小于链条内节内宽，保证链条能顺畅卡入齿槽不卡滞，双排链轮的两排齿间距与双排链条的排距完全一致，避免啮合过程中出现偏载、爬齿问题。

安装边界方面，不同型号的链轮内孔直径覆盖常用的传动轴径范围，键槽尺寸符合普通平键的国家标准，装配时无需额外加工键槽即可与标准平键配合传递扭矩；轮毂外径根据内孔直径按比例设计，既保证轮毂自身的结构强度，避免传动过程中轮毂开裂，又不会因为轮毂外径过大与周边的机架、护罩等部件产生运动干涉。轴向尺寸上，无轮毂结构的链轮厚度与齿宽一致，单侧轮毂结构的总轴向尺寸为齿宽加单侧轮毂长度，双侧轮毂结构的总轴向尺寸为齿宽加两侧对称轮毂长度，设计人员在做整机结构布局时，可根据预留的轴向安装空间选择对应结构的链轮，无需额外调整机架的安装位置。

实际选型应用中，无轮毂链轮适合轻载、低速、安装空间紧凑的从动轮位置，单侧轮毂链轮适合中载、轴端安装的传动位置，双侧轮毂单排链轮适合中重载、轴中间位置安装的传动点，双排链轮则适合重载、有冲击载荷、需要高传动可靠性的动力输出端。不同结构的链轮可根据传动比需求匹配对应齿数，小齿数链轮适合高速级传动，能减少传动系统的整体尺寸，大齿数链轮适合低速级从动端，能提升传动平稳性、降低链条动载荷。

在建模细节处理上，所有链轮的齿根过渡圆角、轮毂与齿盘的连接过渡圆角均做了合理设计，避免应力集中导致的部件断裂，轴孔两端加工有倒角，方便装配时顺利导入传动轴，键槽的端部加工有退刀槽，符合机械加工的工艺要求，不会出现无法加工的结构特征，所有尺寸均满足现有机械加工的工艺能力，可直接用于生产加工的图纸参考。
