工业人机操作显示终端结构设计

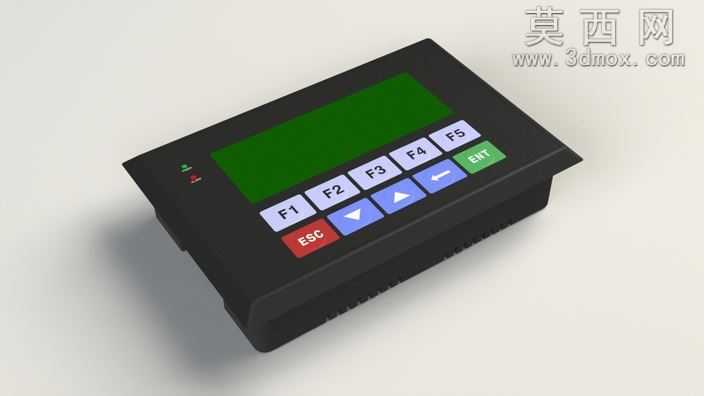

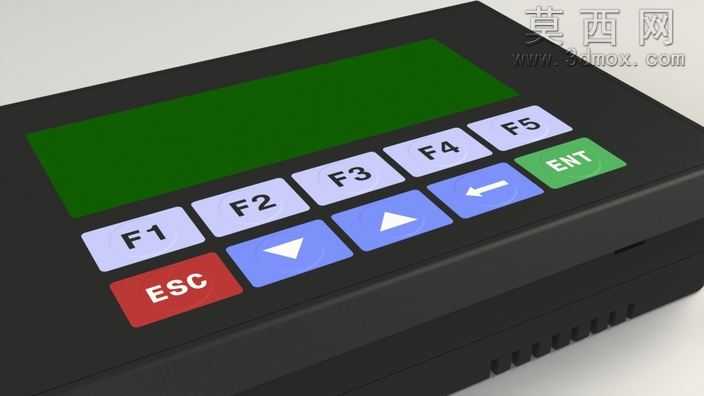

本次设计的工业人机操作显示终端，建模阶段以工业现场实际使用需求为核心导向，首先完成整体壳体的结构搭建，采用方正的长方体基础造型，边角做小弧度圆角处理，既保证壳体结构强度，也避免尖锐边角在工业安装、使用过程中造成磕碰损伤。建模过程中优先对正面交互区域做精细化布局：上方预留整块矩形显示屏安装位，建模时严格匹配工业级单色液晶屏的安装尺寸，预留屏幕固定卡扣与排线走线空间，屏幕区域做略微下沉的台阶设计，可在装配后对屏幕形成边缘防护，减少外力直接冲击屏幕的风险。下方按键区域采用分区排布逻辑，功能按键按操作频次与使用逻辑划分区域，最左侧设置红色ESC退出按键，采用醒目的红色材质区分，方便操作人员快速识别紧急退出操作位；中间区域设置上下左右四个方向导航按键，采用蓝色硬质塑料材质，按键表面做内凹三角标识，建模时预留按键的按压行程空间，保证按键与壳体开孔的配合间隙均匀，避免卡键问题；导航键上方排布F1至F5五个功能按键，采用浅紫色塑料材质，按键表面丝印对应功能标识，最右侧设置绿色ENT确认按键，同样用差异化颜色做视觉区分，降低操作人员的误触概率。材质渲染阶段，壳体主体采用哑光黑色工业塑料材质，模拟常用ABS工程塑料的表面质感，避免亮面材质在工业车间光照环境下产生反光干扰操作人员查看屏幕；按键根据功能区分设置不同的哑光色值，红色按键模拟阻燃PC材质的细腻磨砂质感，蓝色、浅紫色、绿色按键分别匹配对应工业按键的常用材质表现，屏幕区域模拟单色液晶屏的暗绿色显示基底，还原工业文本显示屏的真实显示效果。结构设计上，壳体侧面预留散热格栅结构，建模时做等距排布的细长通槽，既保证终端内部电路板的散热通风需求，也避免大尺寸开孔导致灰尘、杂物轻易进入壳体内部；壳体背部预留壁挂安装孔位与接线端口的避让空间，适配工业现场控制柜内嵌安装、壁挂安装等多种安装场景。整体建模过程严格遵循工业人机交互设备的设计规范，所有按键的尺寸、间距都符合人体工程学操作要求，保证操作人员戴工业防护手套时也能准确按压操作，各部件的装配间隙、卡扣结构都做了细节还原，可直接用于结构验证、装配模拟以及后续的开模参考。
