螺旋压紧式手动管材夹持工装结构

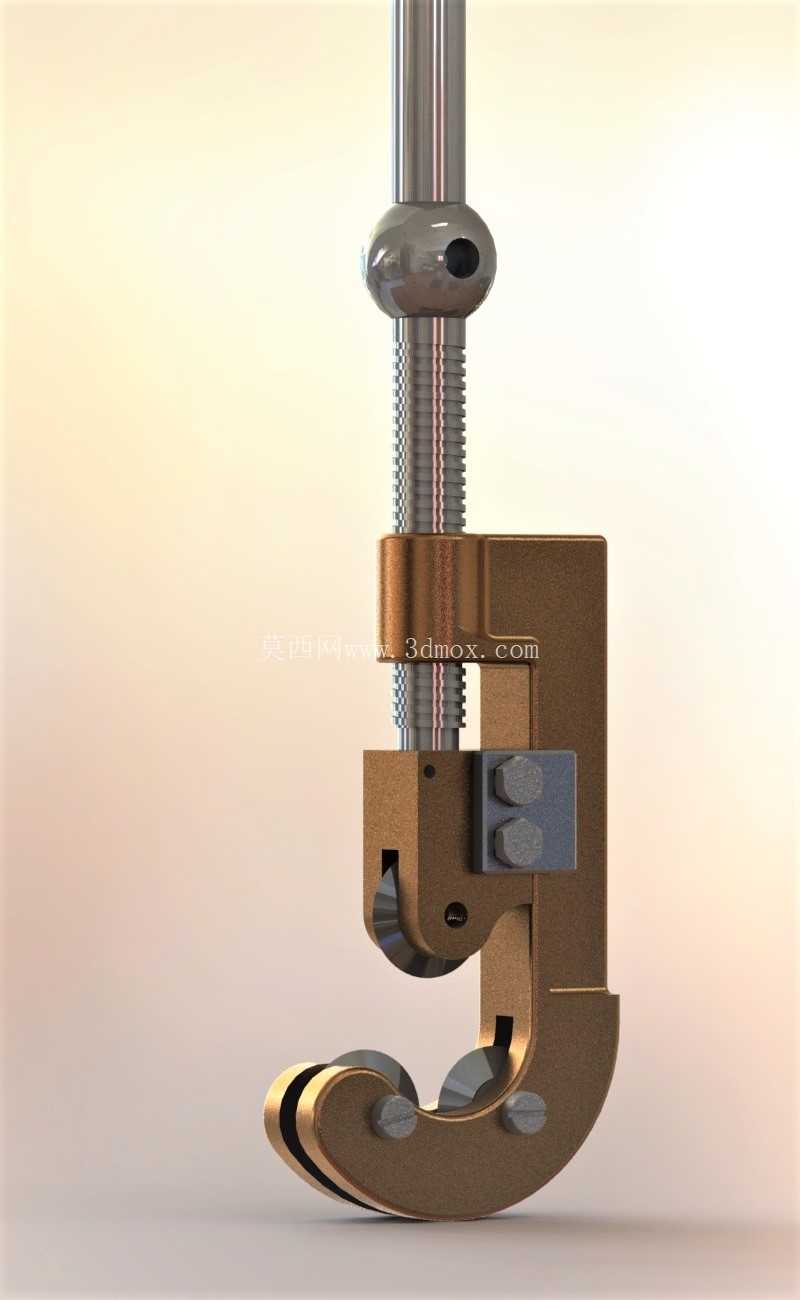

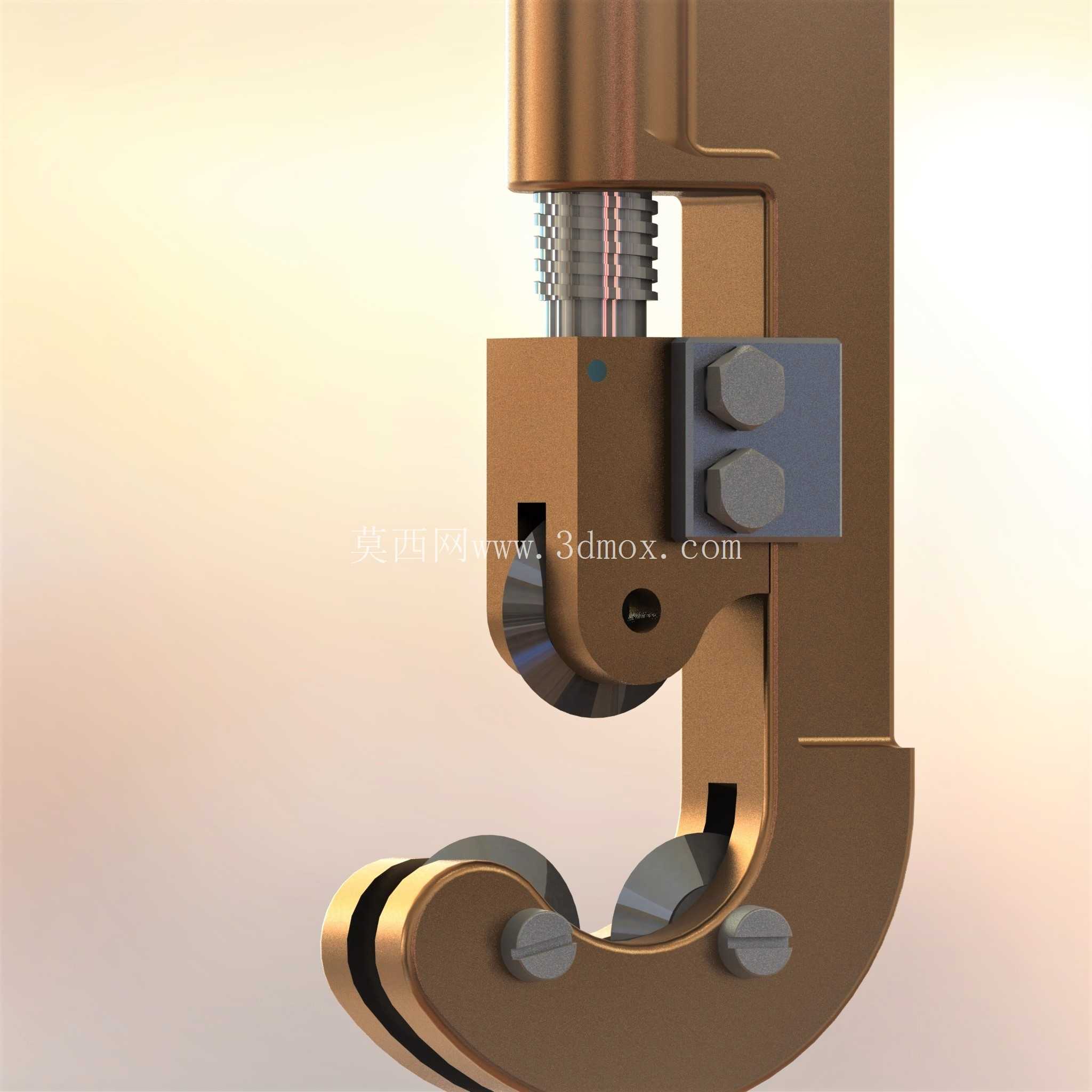

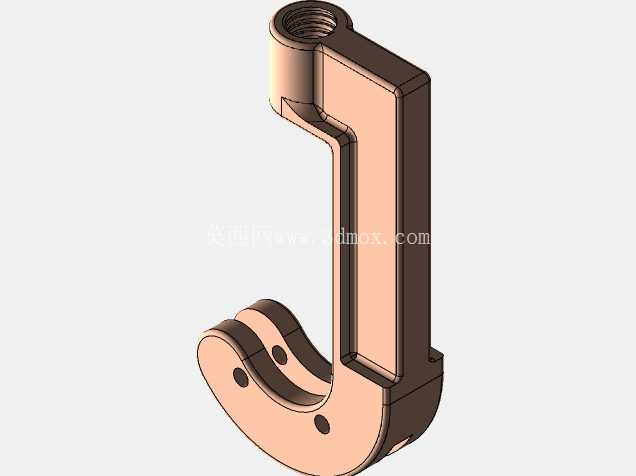

　　C型的主体架采用整体式锻造后铣加工的结构，相比焊接结构的C型夹，整体式架体的受力变形量更小，在最大开口位置夹紧时，架体开口端的张开变形量能控制在0.1mm以内，保证夹紧的同轴度。下部的固定钳口做了双圆弧台阶设计，小半径圆弧适配直径6mm到18mm的细管材，大半径圆弧适配20mm到35mm的常规管材，两个圆弧面上都嵌有硬质合金的防滑点，夹紧时这些防滑点会轻微嵌入管材表面的氧化层，既不会破坏管材的壁厚尺寸，又能提供足够的抗扭转摩擦力，就算是对管材进行套丝、锯切、打磨这类带扭转力的加工，工件也不会移位。这类螺旋压紧式手动夹持结构，在小批量管材加工、现场管线维修、五金件修配场景中应用十分普遍，相比台虎钳这类通用夹持设备，它的开口轮廓专门针对圆形、类圆形管材的弧面做了适配，不会像平口钳那样夹紧时把薄壁管材压出凹痕，也不会因为夹持接触面过小导致管材转动打滑。从结构功能上看，上部的调节螺杆采用梯形螺纹传动，这类螺纹的自锁性足够承受手动施加的夹紧力，不会在加工过程中因为振动出现松脱，螺杆顶端的球形端头配合压块上的沉孔，转动螺杆时压块不会跟着螺杆一起旋转，避免压块端面和管材表面产生滑动摩擦刮伤工件表面。

　　设计这类结构的时候，首先要核算的是C型架的喉深和开口行程，喉深决定了能夹持的管材距离端部的长度，这个结构的喉深做到了85mm，足够容纳常规套丝工具、小型角磨机的操作空间，不会因为喉深太浅导致加工工具和架体干涉；螺杆的有效行程是60mm，配合下部钳口的双圆弧台阶，覆盖的管材直径范围能满足绝大多数现场维修、小批量加工的需求，不用频繁更换钳口配件。安装边界上，这个夹持结构可以通过底部的两个安装孔固定在工作台面上，也可以搭配磁力座吸附在钢制设备外壳上做临时夹持，固定孔的孔距是100mm，适配市面上绝大多数通用工装的安装孔位，不需要额外做转接板。

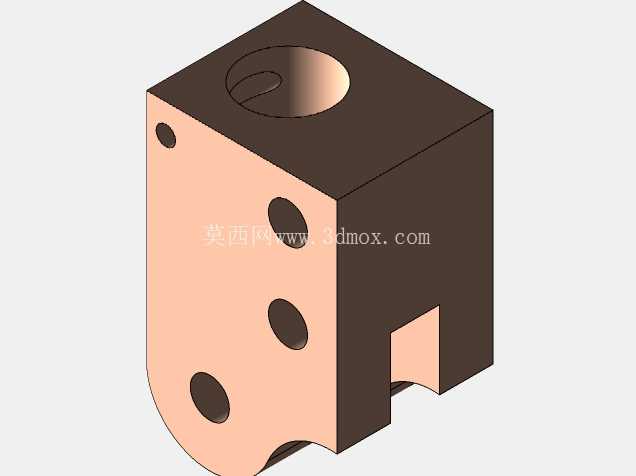

　　压块的行程末端做了限位设计，螺杆旋到最高位置时不会从架体的螺纹孔里脱出，避免现场使用时零件散落丢失；架体的侧边做了12mm宽的扳手位，要是需要把夹体固定在台面上锁紧安装螺栓时，可以用普通活动扳手卡住这个位置发力，不会夹伤架体的主体表面。和普通的C型夹相比，这个结构的钳口做了对中设计，管材夹紧后中心和螺杆轴线重合，在对管材进行端面钻孔、倒角加工时，不需要额外找正中心，能节省不少装夹找正的时间。钳口的压块采用可更换设计，当压块的防滑点磨损后，只需要拆下压块上的固定销就能更换新压块，不用更换整个夹体，降低长期使用的耗材成本。

　　螺杆的顶部做了贯穿的横孔，可以插入加力杆增大夹紧力，针对壁厚较厚的金属管材夹紧时，不用额外配备专用扳手，用普通的钢筋或者螺丝刀就能插入横孔施加更大的扭矩，保证夹紧力足够。整个结构的外露棱角都做了R2的倒角处理，现场操作时不会划伤操作人员的手套或者皮肤，符合手动工具的安全设计要求。架体表面做了发黑处理，能在车间潮湿的环境下起到防锈作用，螺杆表面做了镀硬铬处理，长期频繁旋转调节也不会出现螺纹锈蚀卡滞的问题，就算是在户外管线抢修的场景下，沾了泥水之后只要简单擦拭就能正常调节，不会出现螺纹咬死的情况。
