机加工用重型台虎钳结构设计方案

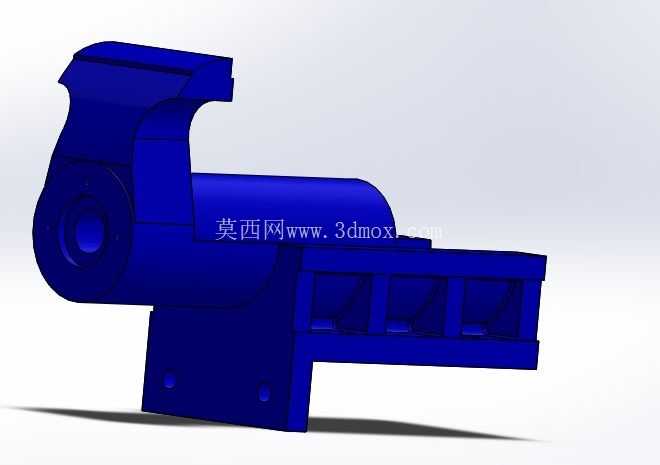

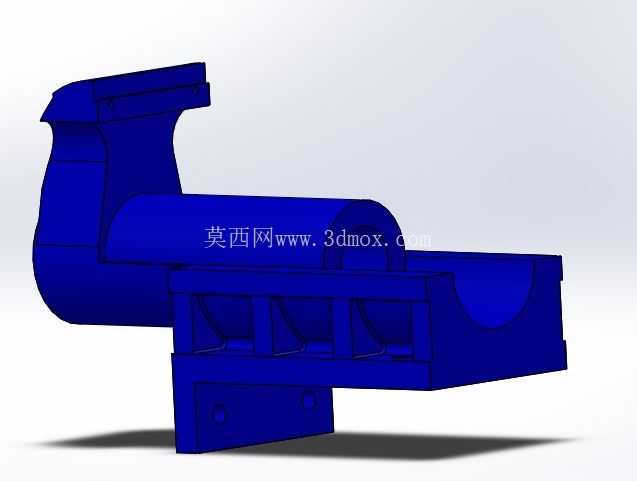

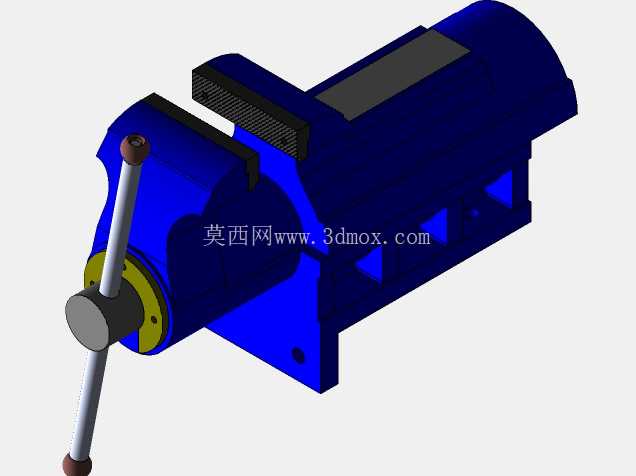

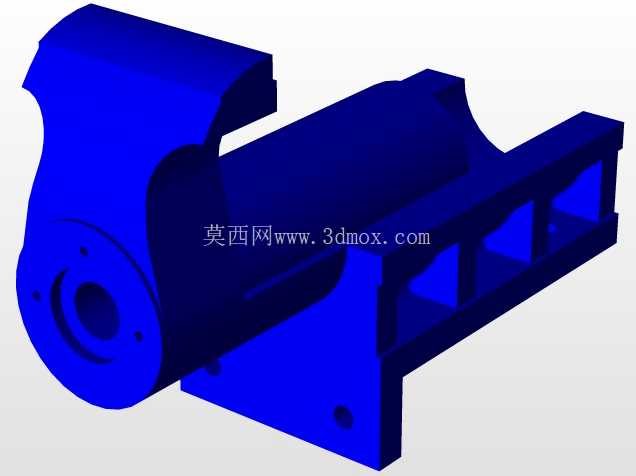

在常规机加工工位、钳工装配台、维修作业场景中，台虎钳是承担工件夹持定位的核心工装，其结构可靠性直接影响加工作业的精度与操作安全性。这套台虎钳结构采用整体式铸铁基座设计，固定钳身与安装底座一体铸造成型，避免了分体式结构长期受夹紧力后出现的连接松动问题，基座底部预留的螺栓安装孔可直接适配标准钳工台T型槽布局，安装边界可覆盖多数中小型加工工位的台面尺寸，无需额外改造安装基面。

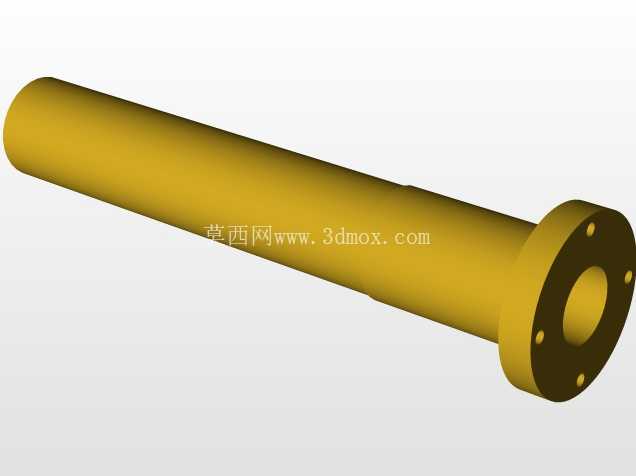

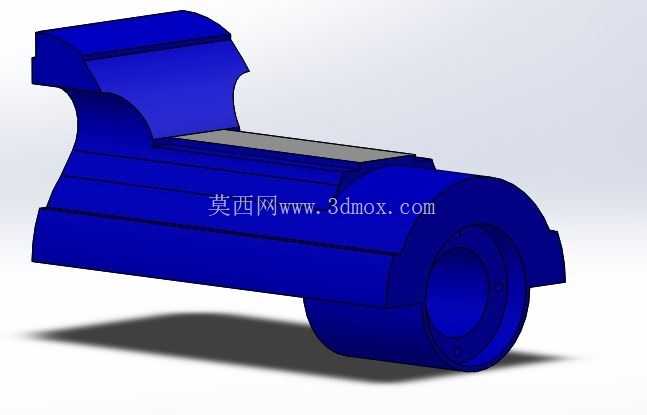

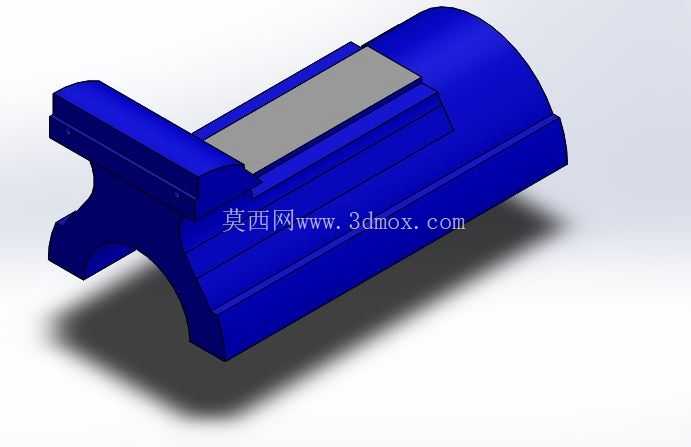

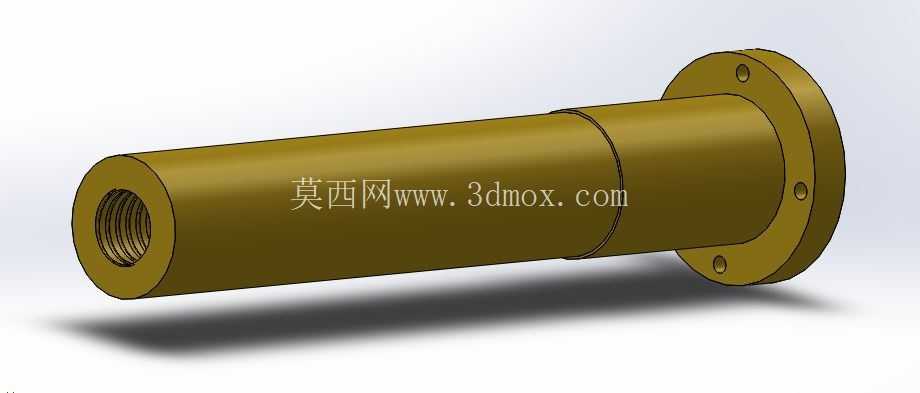

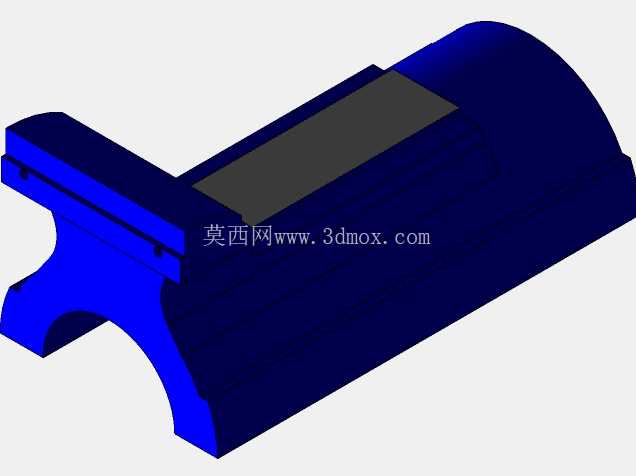

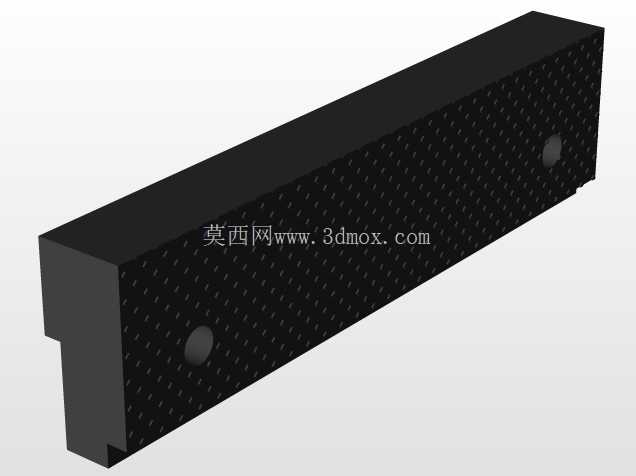

从功能结构来看，活动钳身通过梯形丝杠副实现进给运动，丝杠两端采用铜套滑动支撑，相比滚动丝杠结构，滑动支撑的抗冲击能力更强，在承受锤击、錾削类作业的振动载荷时不会出现滚珠碎裂、回程间隙骤增的问题；钳口部位采用可更换式齿面钳口板，通过内六角螺钉固定在钳身安装面上，当钳口齿形磨损导致夹持力下降时，无需更换整个钳身，仅需拆卸更换钳口板即可恢复夹持性能，大幅降低工装维护成本。钳口的开合行程覆盖了常规中小型零件的夹持范围，可满足轴类、板类、异形铸件等多种形态工件的装夹需求，夹持过程中活动钳身沿基座导轨做直线运动，导轨面采用矩形截面设计，配合间隙可通过侧边的调节塞铁进行调整，长期使用出现磨损后可通过塞铁补偿间隙，避免钳身上翘、夹持错位的问题。

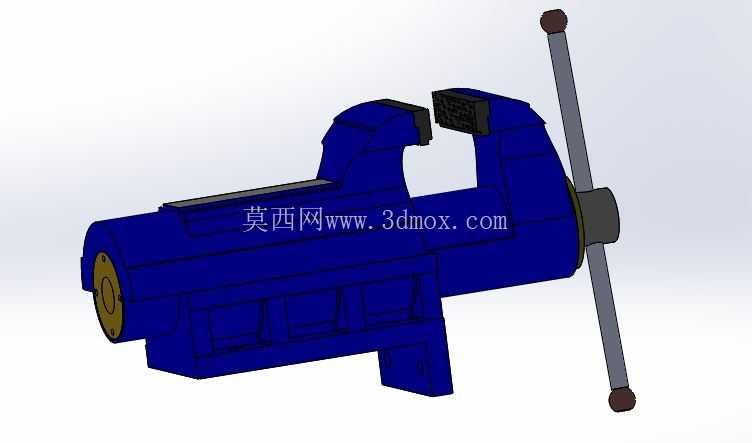

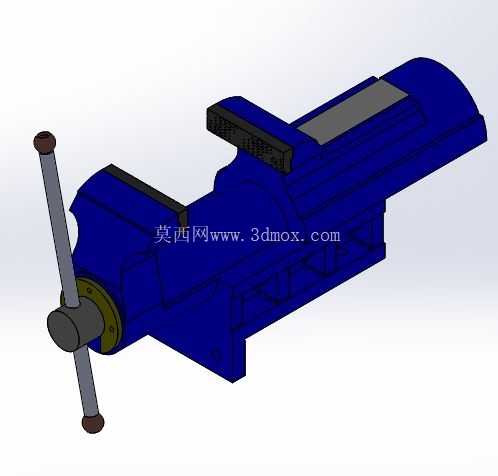

设计过程中重点考虑了作业时的受力分布，丝杠轴线与钳口夹持面的中心高度保持一致，夹紧工件时夹紧力的作用线与工件抗力线重合，避免出现附加倾覆力矩导致钳身偏转；加长的操作手柄可在手动夹紧时提供足够的力臂，操作人员无需借助加力杆即可达到足够的夹紧力，手柄两端的防滑球头可避免操作时手打滑，同时手柄与丝杠采用活动连接方式，当夹紧力达到一定阈值后手柄可相对丝杠空转，防止过度夹紧导致丝杠变形或工件夹伤。

在实际应用场景中，这类台虎钳可承担钳工划线、锯削、錾削、锉削、小型零件装配、管件攻丝等多种作业，也可作为小型钻床、砂轮机的配套夹持工装使用。结构设计时充分考虑了作业中的排屑需求，钳身底部预留的排屑间隙可让加工产生的金属切屑自然掉落，不会堆积在导轨滑动面内加剧磨损；整体表面采用烤漆处理，在车间潮湿、多切削液的环境中可起到防锈作用，延长工装使用寿命。

从安装适配性来看，基座的安装孔距符合通用钳工台的安装标准，不管是新建工位的工装配置还是旧工位的台虎钳替换，都可以直接对位安装，无需重新在台面上打孔；活动钳身的行程限位结构可防止进给超程导致丝杠脱出，操作时即使新手误操作将钳身开到最大行程，也不会出现钳身脱落的安全隐患。钳身的加强筋布局经过受力优化，在夹持大尺寸工件承受最大夹紧力时，钳身的变形量控制在钳工装配允许的精度范围内，不会因为钳身弹性变形导致工件装夹定位偏移，影响后续加工或装配精度。

不同于轻型家用台虎钳，这款结构针对工业场景的高频、重载使用需求设计，所有受力部件的尺寸都经过强度校核，丝杠的直径、钳身的壁厚、导轨的接触面积都匹配工业级作业的载荷要求，即使在每天高频次使用的生产车间，也能保持长期的精度稳定性，不会短时间内出现夹持松动、进给卡滞等问题。
