设备箱用限位式锁固铰链结构设计

在工业现场的各类箱体类设备运维场景中，箱门与箱体的连接锁固结构直接影响设备防护等级与日常操作效率，这类限位铰链正是针对中小型工业设备箱的使用需求开发的铰接锁固一体化结构。不同于普通合页仅具备转动铰接功能，该结构将铰接转动与锁止限位功能整合为单一组件，无需额外配套搭扣即可完成箱门的闭合锁固，减少了箱体外侧的零散配件数量，也降低了安装时的对位调试工作量。

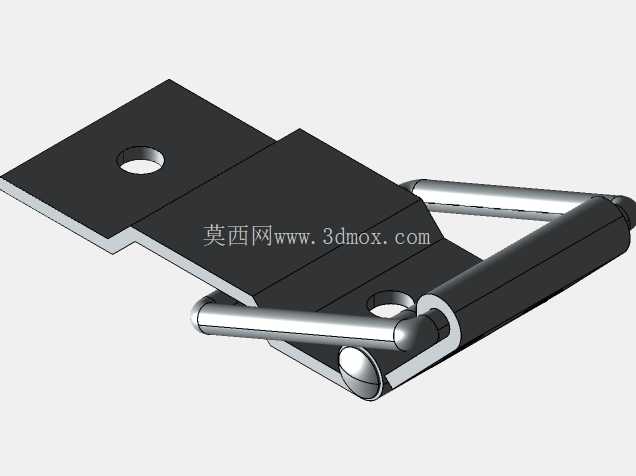

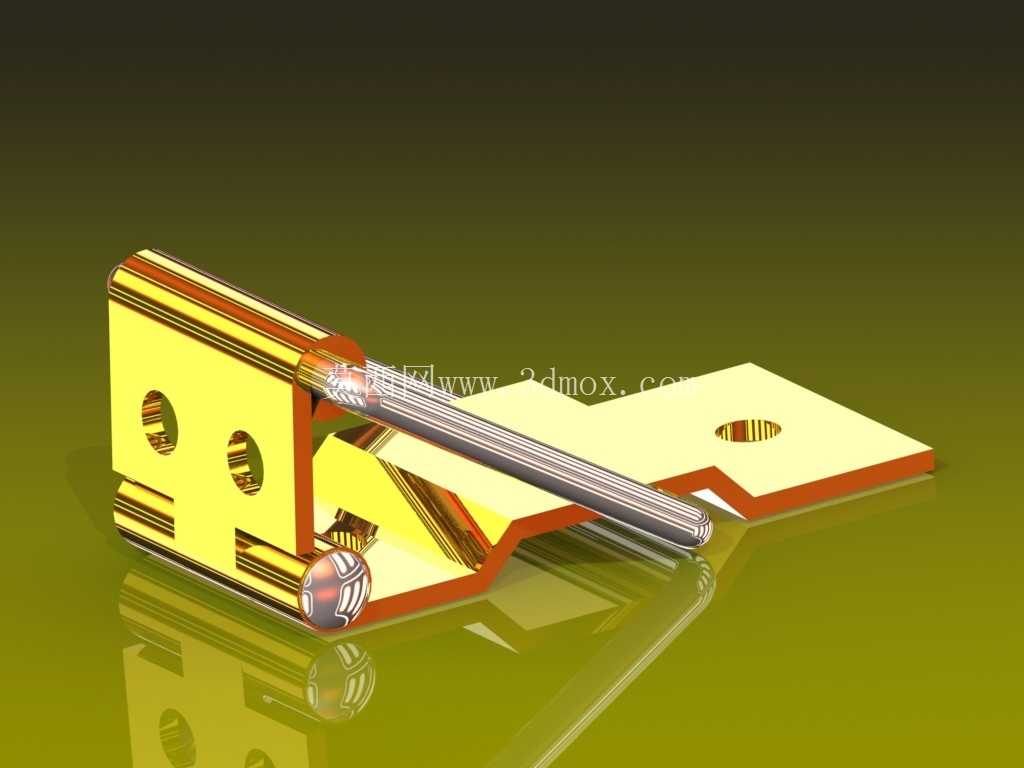

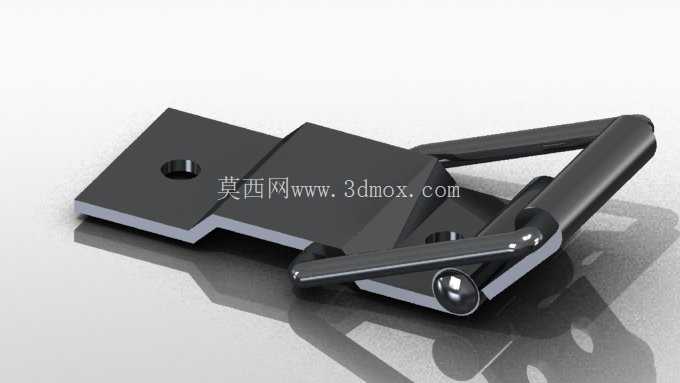

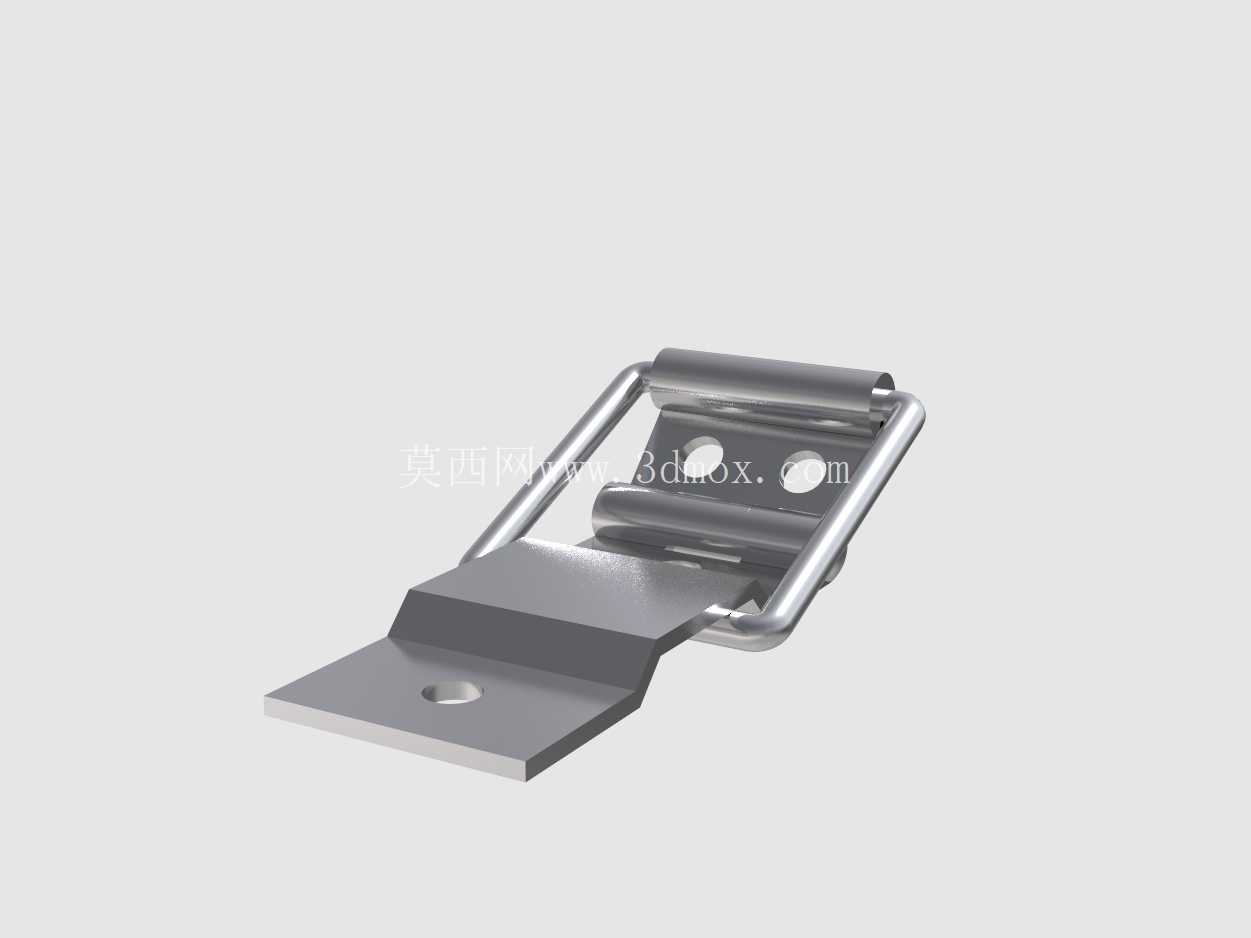

从实际使用场景来看，这类铰链多应用在户外电气控制箱、小型设备防护舱、便携检测仪器箱等场景，这类场景下箱体需要频繁开启进行线路检修、耗材更换、参数调试操作，同时闭合状态下需要具备一定的抗振防脱能力，避免设备运输或者现场作业振动导致箱门意外开启。结构设计上，该铰链采用双固定基座搭配一体式转动锁杆的布局，两个片状基座分别对应安装在箱体门框与箱门侧边，基座上预留的沉头安装孔可适配标准内六角螺丝，安装时螺丝头完全沉入基座平面内，不会突出表面刮蹭操作人员或者线缆。转动部分采用圆轴式铰接结构，锁杆与铰接轴做一体化成型设计，当箱门转动至闭合位置时，锁杆会自动卡入对应基座的限位槽内，形成横向与纵向的双向约束，此时箱门无法向外开启，也不会出现上下窜动的间隙。

设计过程中重点考量了安装边界的适配性，两个固定基座的厚度控制在3mm以内，安装后突出箱体表面的高度不超过12mm，对于箱体外侧安装空间局促的场景十分友好，不会与周边的管线、支架产生干涉。基座的安装孔位采用长圆孔与圆孔组合的设计，其中一个基座上的安装孔为横向长圆孔，允许安装时存在±1.5mm的位置调整量，降低了箱体焊接或者钣金加工时的孔位精度要求，即使孔位存在小幅偏差也能顺利完成装配，不会出现装配应力导致的铰链转动卡滞问题。转动铰接部位的配合间隙控制在0.1mm以内，既保证转动过程无明显旷量，也避免间隙过小导致粉尘、潮气进入后出现锈蚀卡滞，适配工业现场多粉尘、温湿度波动大的使用环境。

功能特性方面，该铰链的开启角度被限制在110度左右，当箱门开启到最大角度时，铰接部位的限位结构会自动卡止，无需额外加装门撑即可维持箱门的开启状态，方便操作人员双手进行箱内作业，不会出现箱门自动回落夹手的问题。锁止状态下，锁杆与限位槽的接触面积达到120平方毫米，可承受不低于500N的向外拉力，满足常规设备箱的防护锁固需求，若有更高等级的锁固需求，也可在锁杆位置额外加装铅封孔位，实现防篡改的铅封功能。材质选择上，整体采用碳素钢冲压成型后做黑色电泳表面处理，相比普通镀锌处理具备更好的耐盐雾性能，可适应户外轻度腐蚀环境，同时电泳层表面均匀无流挂，不会出现漆层脱落导致的锈蚀问题，转动配合面在装配时预涂低温润滑脂，可保证-20℃到60℃环境下转动顺畅无卡滞。

从安装流程来看，现场装配时首先将带铰接轴的基座通过螺丝固定在箱体门框侧，再将带锁杆的转动基座与箱门固定，随后将转动基座的铰接孔对准铰接轴压入即可完成组装，全程无需特殊工装，单人即可在5分钟内完成单套铰链的安装调试。相比传统合页加独立搭扣的组合方案，该一体化铰链的配件数量减少60%，安装工时缩短40%，同时整体外观更加简洁平整，没有突出的搭扣结构，减少了现场作业时的磕碰风险。在结构强度验证阶段，该铰链经过10000次开合循环测试后，转动扭矩变化率不超过15%，锁止部位无明显磨损变形，可满足设备全生命周期的使用需求，无需中途更换维护。
