设备箱用限位式金属铰链结构设计

　　在户外电气柜、工业设备机箱、便携检测仪器箱体的结构设计中，箱门与箱体的铰接部件往往是容易被忽略但直接影响使用体验的核心零件，这类带限位功能的铰链，正是为解决常规合页开门角度无约束、箱门易磕碰周边设备、维护时门体无固定易回弹的痛点开发的结构件。从实际使用场景来看，这类铰链多应用在需要频繁开启检修的工业设备箱体上，比如车间内的工控机柜、户外挂墙安装的仪表防护箱、移动作业的检测设备箱，常规无限位合页在开门后如果没有额外的门吸或者撑杆固定，门体很容易受外力或者自身重力摆动，要么磕碰周边管线，要么夹伤检修人员的手部，而带限位结构的铰链可以在箱门开启到预设角度后形成稳定的支撑定位，不需要额外加装撑杆就能让门体保持固定开启状态，

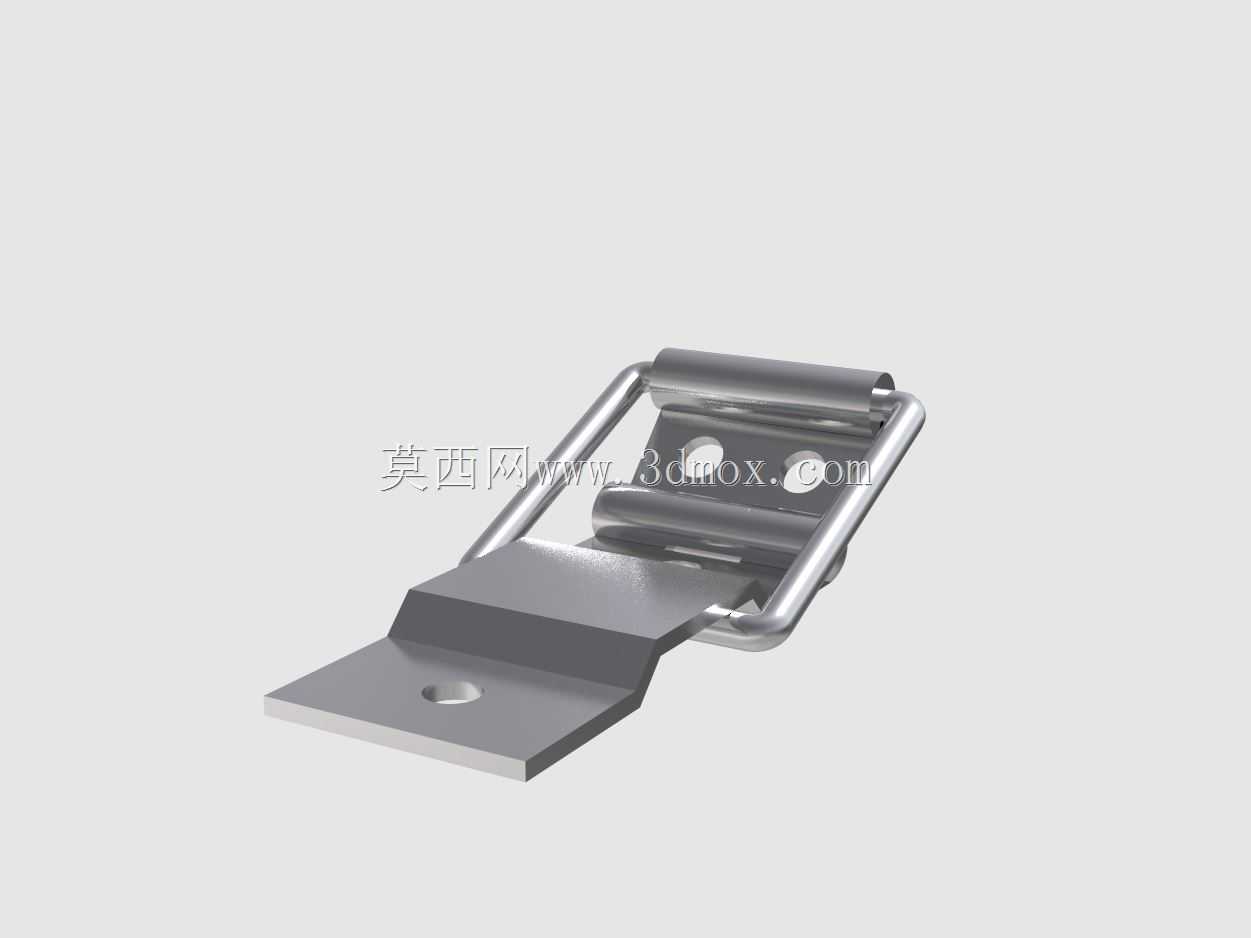

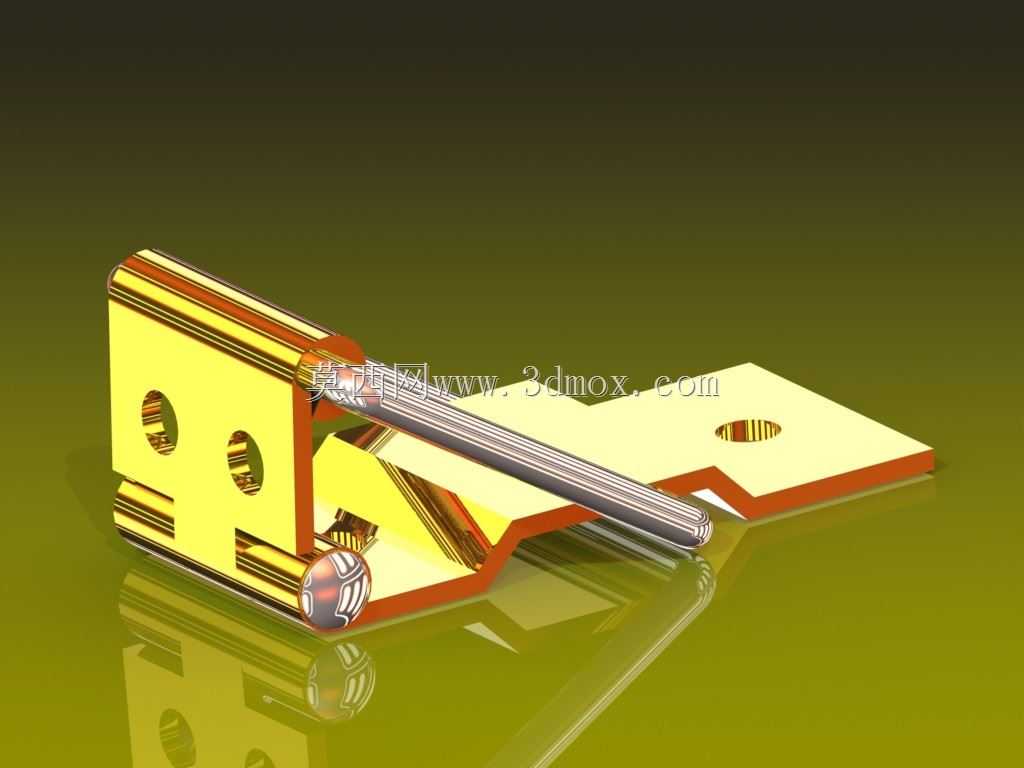

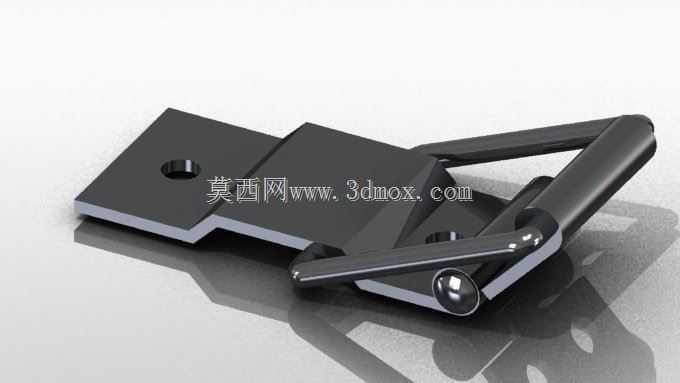

　　大幅简化箱体的整体结构设计。从结构设计思路来看，这款铰链采用双片式安装基板搭配弯折式限位杆的结构，两个安装基板分别通过沉头螺钉固定在箱体门框和门体内侧，基板上的安装孔做了沉头处理，螺钉安装后表面不会突出，避免刮擦线路或者操作人员的衣物，中间的铰接转轴做了加粗处理，配合限位杆的弯折角度，在门体开启到设计角度时，限位杆会抵靠在其中一片基板的限位台阶上，阻止门体继续转动，同时铰接部位的配合间隙经过严格控制，既保证转动时无卡滞，又不会出现门体下垂晃动的问题。在安装边界方面，这款铰链的安装基板采用薄型钢板冲压成型，整体厚度控制在较小范围内，安装时不需要在箱体或者门体上开很深的沉槽，

　　只需要按照基板上的孔位在对应安装面打螺纹孔或者穿螺钉的过孔即可，适配1.2mm到3mm厚度的冷轧钢板箱体、铝合金型材箱体以及工程塑料箱体，安装时两个基板的相对位置需要保证铰接转轴与门体的开合轴线重合，避免出现转动卡滞的问题。从功能特性上看，这款铰链的限位角度经过多场景验证，既不会因为开门角度过小影响检修操作空间，也不会因为角度过大导致门体碰撞箱体侧面的安装墙面，同时金属材质的整体结构具备足够的结构强度，在频繁开合的使用场景下不会出现限位失效、转轴断裂的问题，表面做了发黑防锈处理，能够适应车间内的油污环境、户外的轻度潮湿环境，不需要额外做表面防护处理。在结构建模过程中，需要重点关注铰接部位的配合公差，

　　转轴与安装孔的间隙控制在合理范围内，既要保证转动顺滑，又要避免间隙过大导致门体晃动，同时限位杆与基板接触的位置需要做圆角处理，避免长期开合过程中应力集中导致部件断裂，安装孔的位置尺寸需要与常规工业箱体的安装孔位兼容，方便用户直接替换原有损坏的铰链，不需要重新打孔修改箱体结构。
