有限转动式设备用金属铰链结构设计

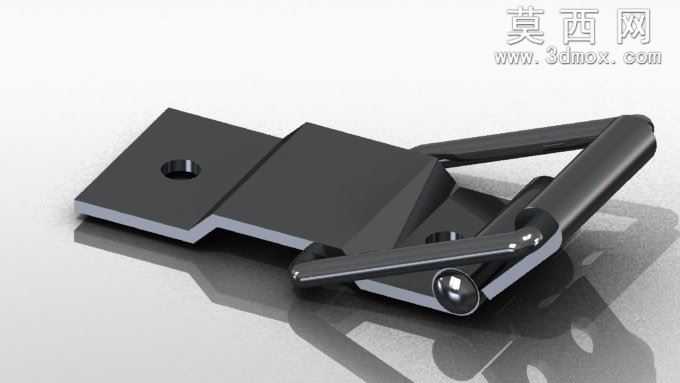

本款铰链采用三维参数化建模方式完成整体结构搭建，建模过程中优先以实际五金件的装配逻辑为核心，先拆分固定安装片、铰接转轴、活动扣合架三个核心功能模块，分别完成各部件的特征建模后再进行虚拟装配校验，确保各部件之间的转动间隙符合实际使用公差要求。材质设置上针对金属冲压件的特性，为固定安装片与活动架赋予哑光冷轧钢材质，调整材质的粗糙度参数模拟真实冲压件表面的细微磨砂质感，为铰接转轴部分赋予高光亮铬材质，还原销轴类零件经过表面处理后的光滑金属反光效果，同时在渲染阶段添加柔和的环境反射贴图，让金属表面的光影过渡更自然，避免出现生硬的反光断层。结构设计上，固定安装片预留沉头安装孔位，可适配常规沉头螺丝完成与箱体基体的固定，安装片与铰接座采用一体化折弯结构，减少额外拼接带来的结构强度损耗，活动架采用双杆对称式结构，与转轴配合后可实现限定角度内的转动开合，转动行程末端设置有限位结构，避免开合角度过大导致连接件变形失效，整体结构无冗余设计，所有边角均做微小倒圆角处理，既还原真实五金件的冲压工艺特征，也避免尖锐边角带来的使用安全隐患。设计过程中重点考量铰链的实际使用场景，针对箱柜类设备的频繁开合需求，在转轴配合位置预留合理的装配间隙，既保证转动过程顺滑无卡滞，也避免间隙过大导致连接松动，同时对整体结构的壁厚做统一参数化设置，确保零件在满足结构强度要求的前提下尽可能控制用料成本，渲染阶段采用45度侧光作为主光源，搭配底部柔光补光，清晰呈现铰链各部件的结构层次与金属材质质感，完整还原产品的真实外观形态与结构特征。
