MSOP-8封装贴片电子元器件三维结构

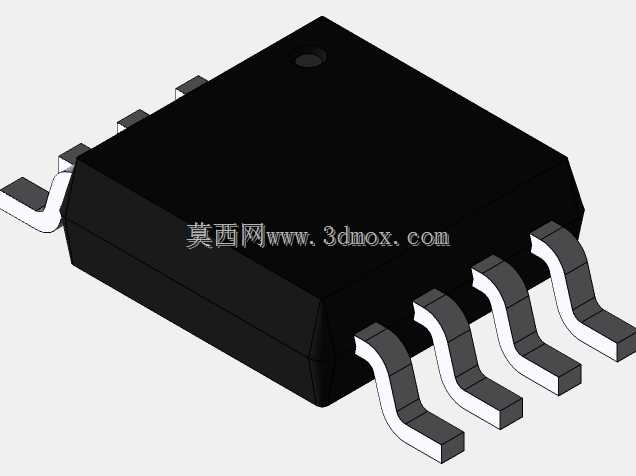

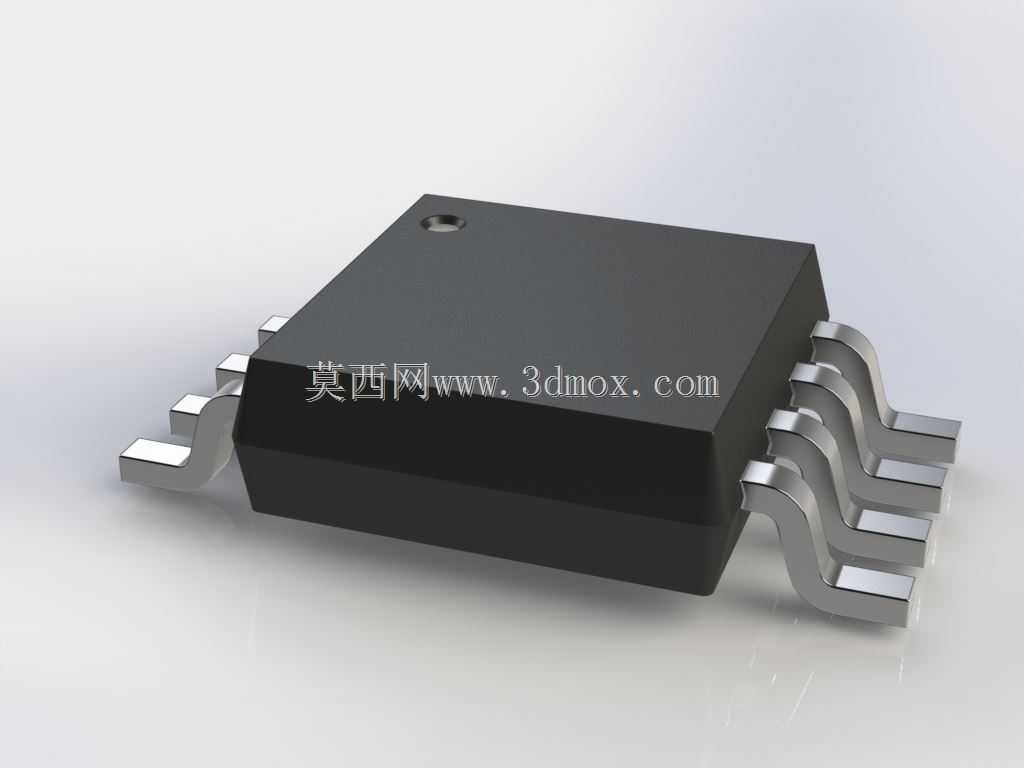

　　在消费电子、工业测控、车载电子的电路板设计环节，MSOP-8封装的元器件是高密度布板场景下的常用选型，这类微型小外形封装器件，常被用于信号调理、传感信号采集、小功率电源管理等电路模块中，适配对板上占用空间有严格限制的紧凑型设备设计需求。从结构设计角度看，这款封装的本体采用矩形塑封主体设计，两侧对称排布共8个鸥翼形弯折引脚，引脚的弯折弧度、共面度是建模时需要重点把控的细节——实际SMT贴片生产中，引脚共面度偏差超过0.1mm就容易引发虚焊、立碑等焊接缺陷，因此建模时严格还原了引脚的成型角度、伸出长度与本体的相对位置关系，确保导出的模型可直接用于PCB布局的干涉检查、钢网开孔设计参考。不同于大尺寸DIP封装的直插结构，

　　MSOP-8的贴装边界完全贴合PCB表层，本体底部与板面的间隙控制在0.15mm左右，既能够保证焊接时焊锡的毛细爬升效果，也避免间隙过大导致的器件本体歪斜问题。建模过程中，优先还原了封装的实际安装尺寸：本体长度、宽度、厚度均参照行业通用的MSOP-8封装规范设定，引脚间距为标准0.65mm，每个引脚的宽度、厚度也完全匹配量产器件的实际公差范围，确保结构工程师在进行整机装配校核时，能够准确预判器件与周边结构件、相邻元器件的安全距离，避免后期打样出现空间干涉问题。这类微型封装器件的三维建模，核心难点在于引脚的弯折形态还原，鸥翼形引脚的外伸段、弯折圆弧、贴装段的比例关系直接决定了模型的工程实用性，建模时没有采用简化的直片式引脚结构，

　　而是完全复刻了实际量产器件的引脚成型曲线，同时对塑封本体顶部的标记点、本体边缘的脱模斜度都做了细节还原，能够满足产品渲染、装配动画制作、PCB三维可视化等多场景的使用需求。在传感器信号采集模块的设计中，这类8引脚微型封装常被用于搭载仪表放大器、模数转换前端芯片，紧凑的尺寸能够让信号链路尽可能缩短，减少外部电磁干扰对微弱传感信号的影响，而精准的三维模型能够帮助结构工程师在有限的板卡空间内完成最优的器件排布，平衡电气性能与结构紧凑性的双重需求。
