黄铜可调式雾化喷水接头结构设计

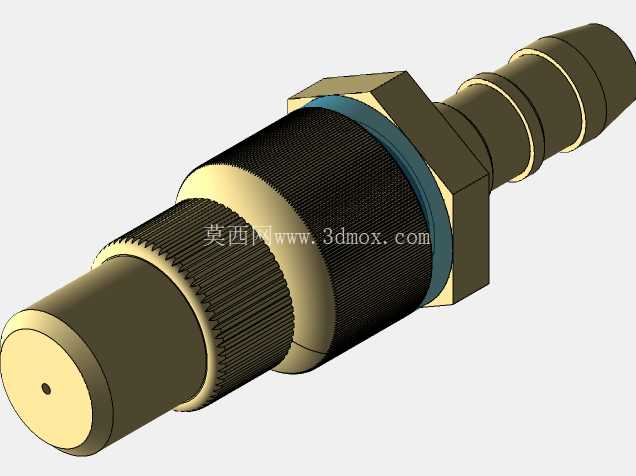

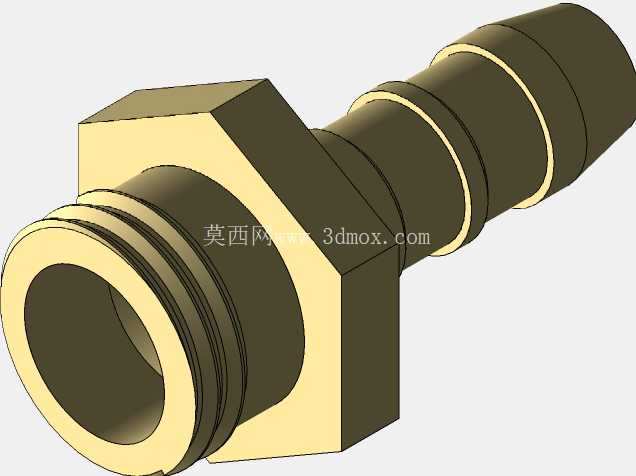

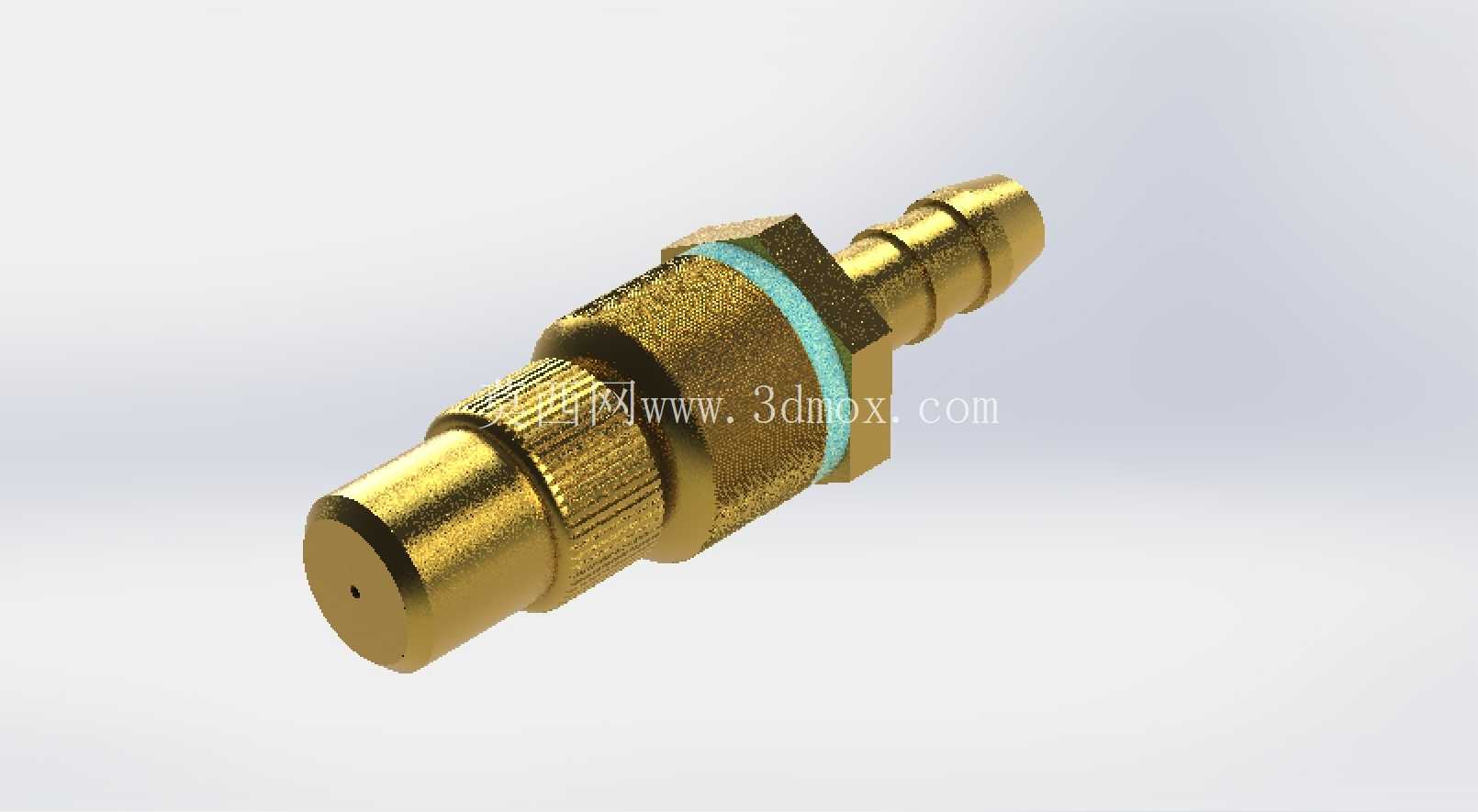

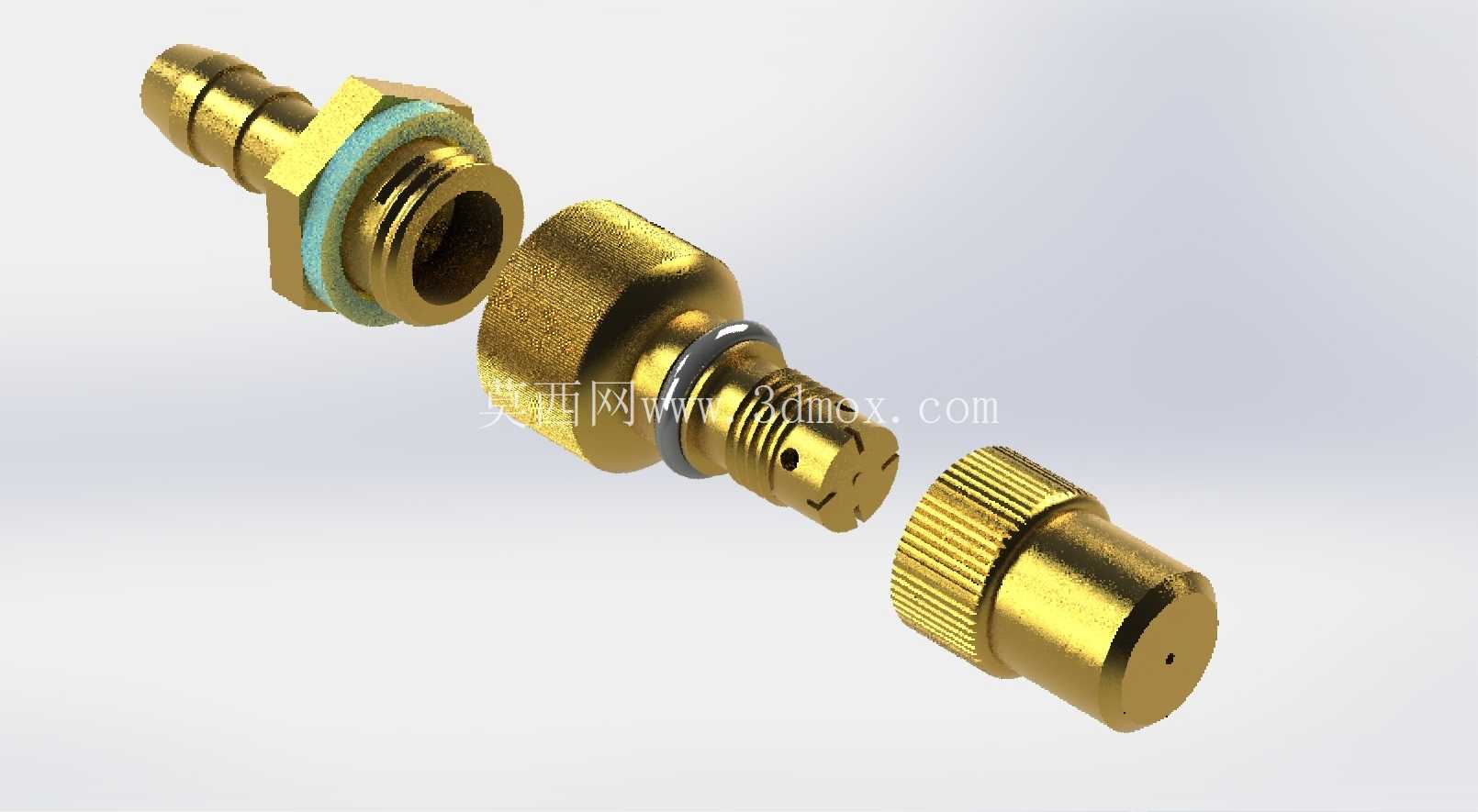

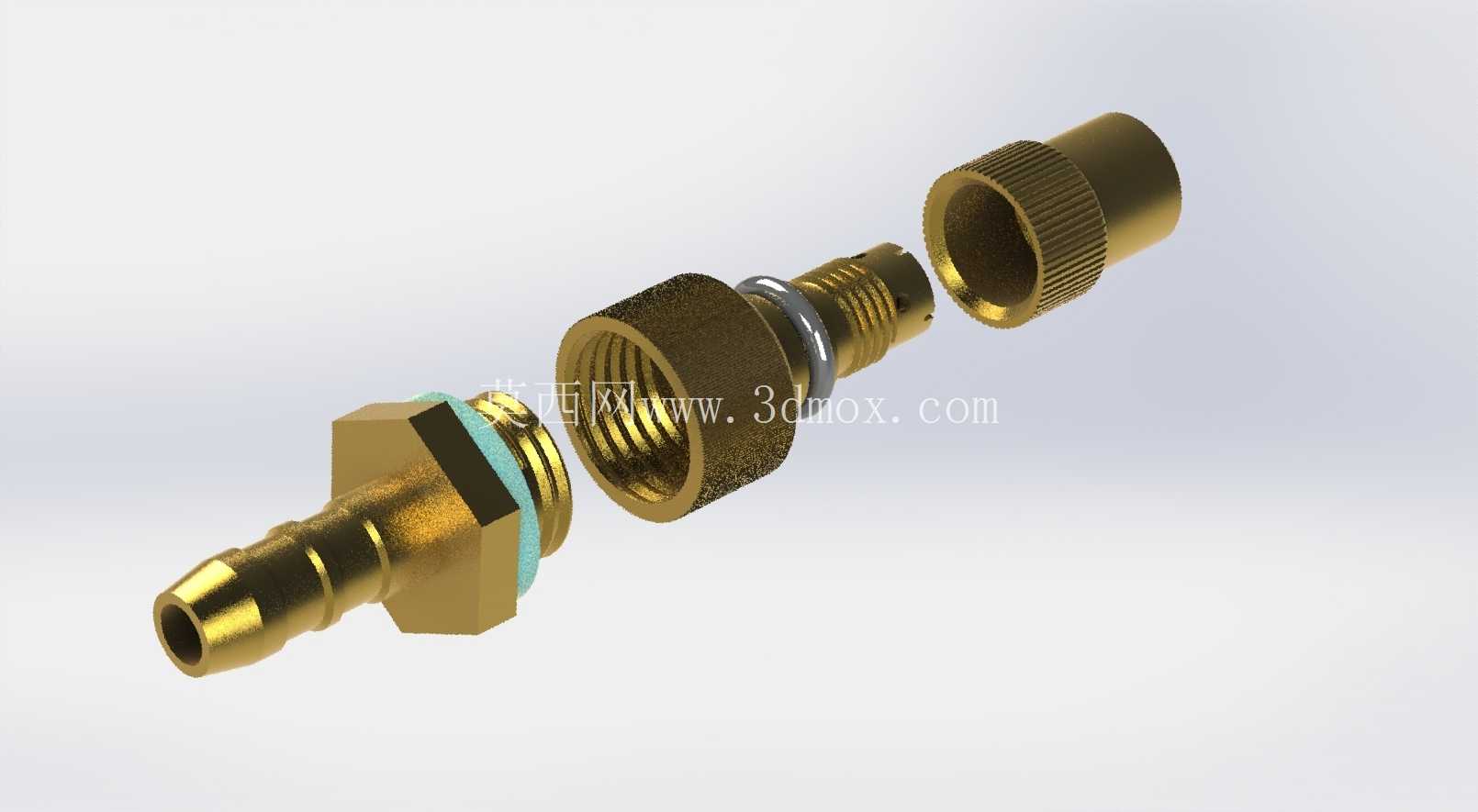

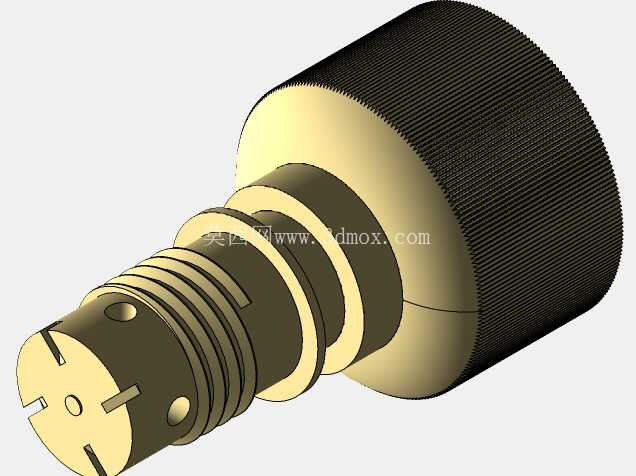

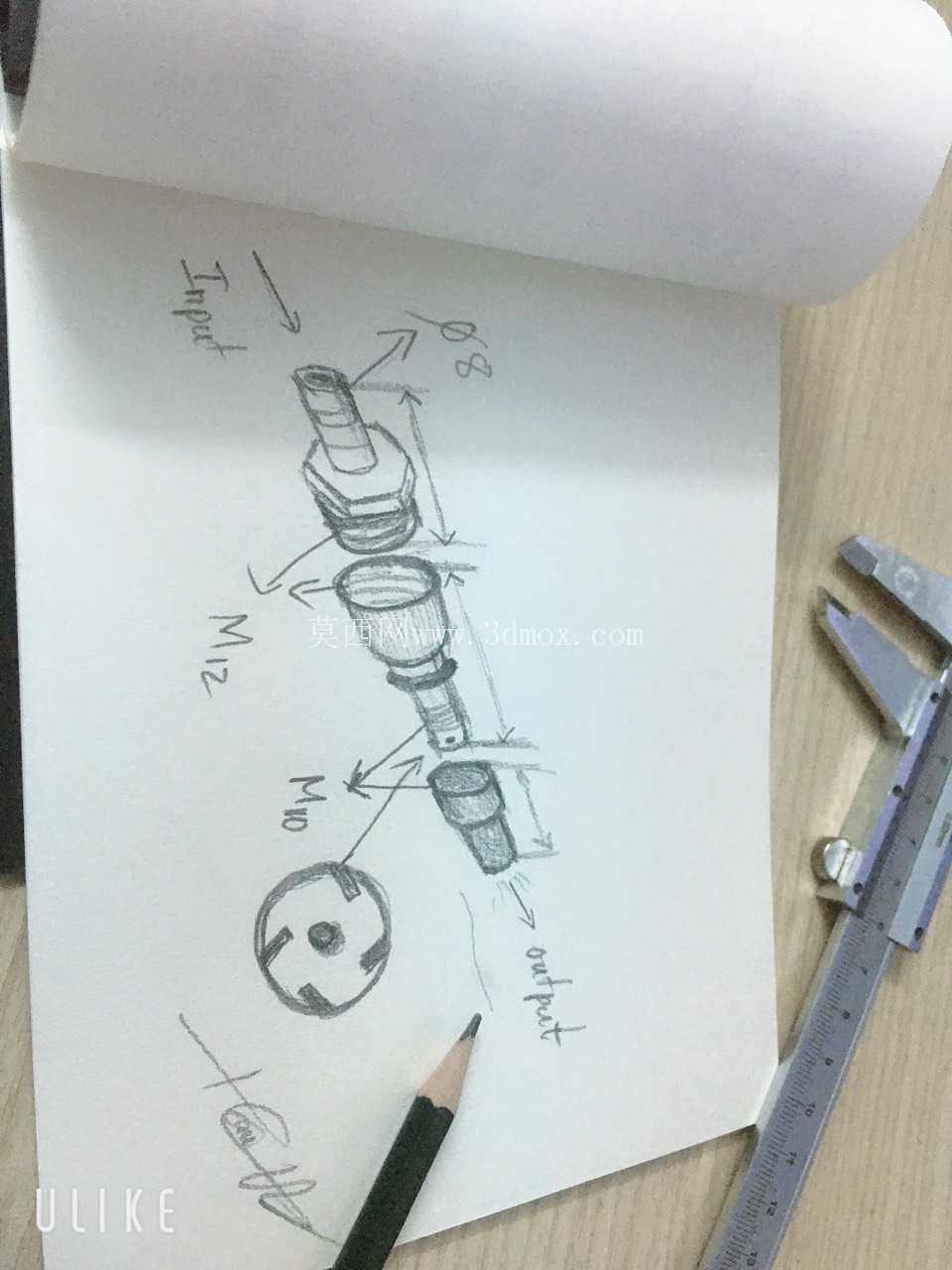

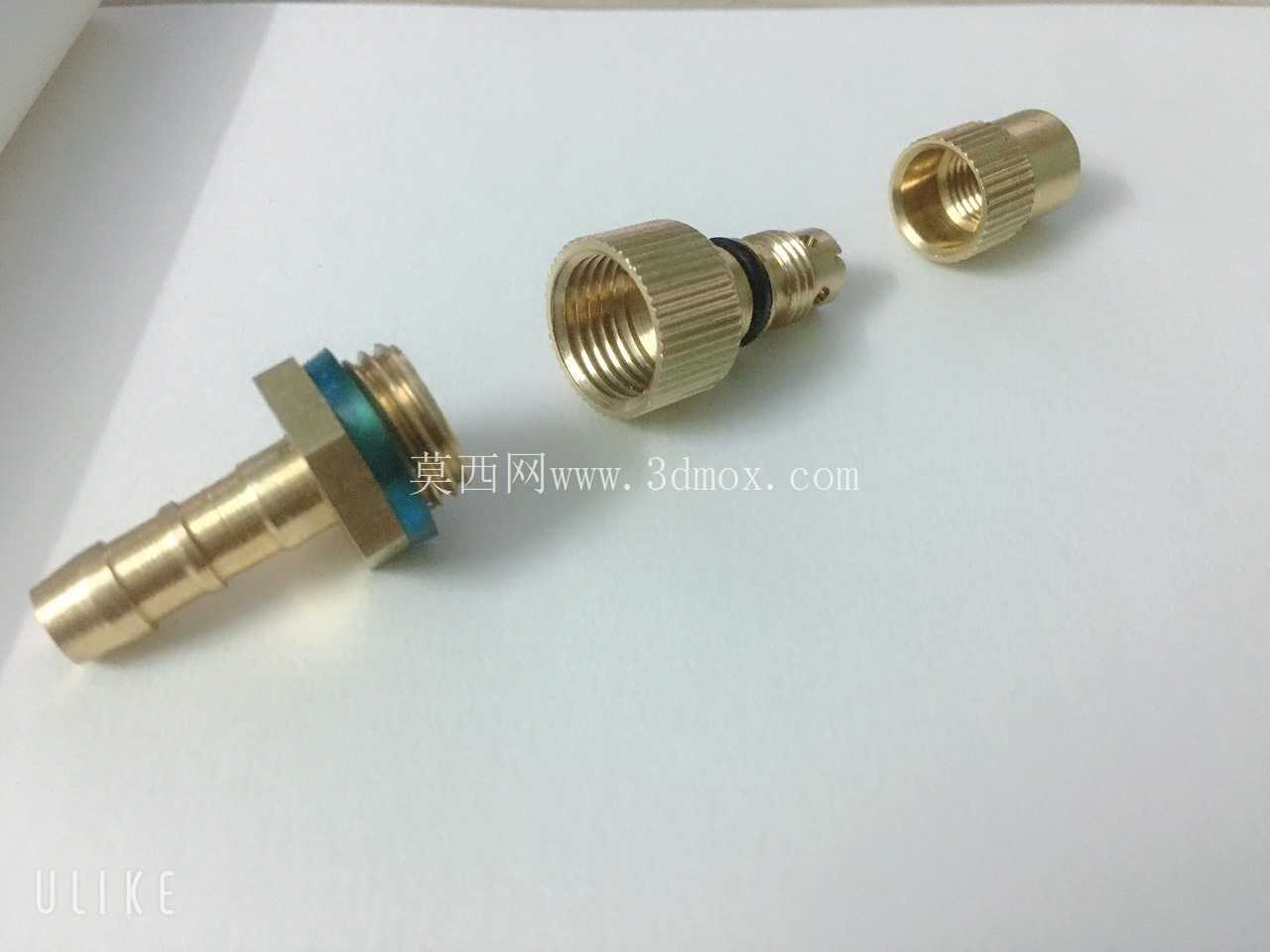

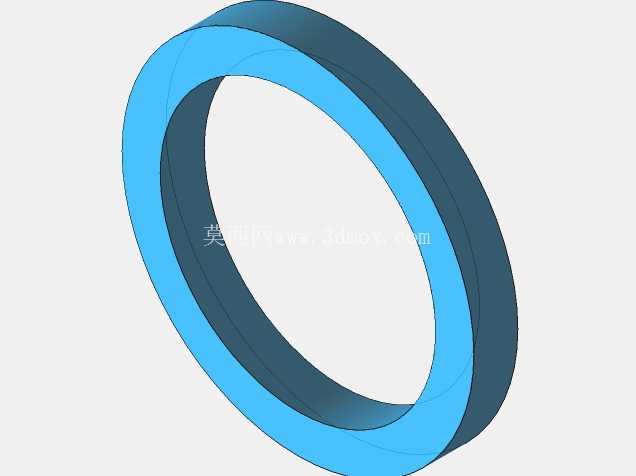

　　锁紧基座上的外螺纹为标准G1/4管螺纹，配合基座与安装面板之间的聚四氟乙烯平垫、铜质密封垫片，可直接拧装在设备面板、管路分支块上，密封垫片的压缩量控制在0.2-0.3mm之间，既可以保证螺纹连接处的静密封，又不会因过度压缩导致垫片变形溢出，影响安装面平整度。中间的阀芯段内置了切向流道，流体从尾部进入后，会通过阀芯上的偏心小孔进入旋流腔，在腔体内形成旋流后从端部的微孔喷出，形成均匀的锥形雾化效果，相比直喷式喷嘴，这种结构的喷淋覆盖范围更大，水滴粒径更均匀，在冷却降尘、加湿场景下的效率更高。这款黄铜材质的喷水连接件，主要应用在低压流体喷淋系统、小型设备冷却管路、园艺雾化喷淋、机床切削液喷淋支路等场景中，作为管路末端的流体输出调节部件使用。从结构拆分来看，整个组件分为四个核心部分：尾部的宝塔插芯、带外螺纹的锁紧基座、内置流道调节的阀芯段、以及端部带滚花的调节帽。尾部宝塔插芯采用多段倒刺结构，适配内径6-8mm的柔性软管，安装时直接将软管推入插芯，倒刺结构会嵌入软管内壁，无需额外卡箍即可实现0.8MPa以内压力下的密封防脱，适合现场快速装配的管路场景。

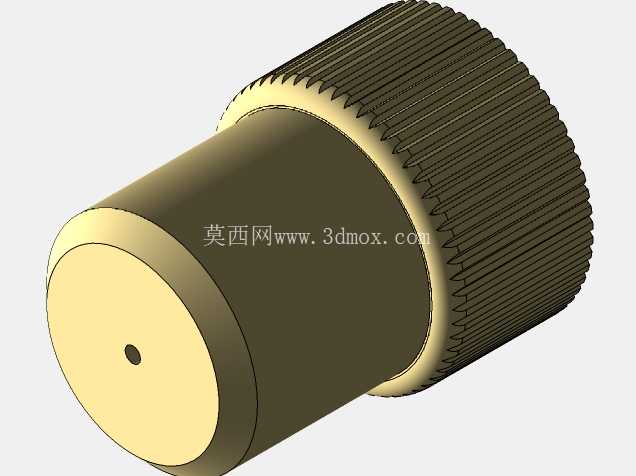

　　端部的滚花调节帽与阀芯采用细牙螺纹连接，旋转调节帽时可以改变阀芯端部与调节帽出水口的间隙，从而调整喷出流体的形态：当间隙调大时，流体以柱状水柱形式喷出，适合定点冲洗、大流量供水场景；当间隙调小时，流体经过旋流腔加速后从微孔喷出，形成雾化效果，适合降尘、加湿、均匀喷淋场景。调节帽外壁的直滚花纹理采用模数0.3的滚花刀加工，滚花深度0.15mm，手动旋转时摩擦力足够，无需工具即可完成喷淋形态的调节，适合现场调试时快速操作。整个零件的所有过流面都采用圆弧过渡，没有直角死角，流体通过时的阻力损失比直角流道结构低30%左右，同时避免了流体中的杂质在死角处沉积堵塞流道，在输送含有少量细小颗粒的流体时，堵塞概率比普通直孔喷嘴低很多。

　　安装边界方面，整个组件装配完成后的总长度为42mm，最大外径为12mm，安装时需要在安装面板上开直径10mm的通孔，锁紧基座的六角对边尺寸为14mm，使用普通活动扳手即可完成锁紧固定，安装后伸出面板外侧的长度为28mm，不会占用过多的设备外部空间，适合在紧凑的设备管路布局中使用。材质上全部采用HPb59-1铅黄铜加工，这种材质的切削性能好，加工表面粗糙度容易控制，同时黄铜本身的耐腐蚀性可以满足常规水基流体、低压气动系统的使用要求，长期使用不会出现生锈卡滞的问题，调节帽与阀芯之间的细牙螺纹即使在潮湿环境下长期使用，也不会出现锈死无法调节的情况。

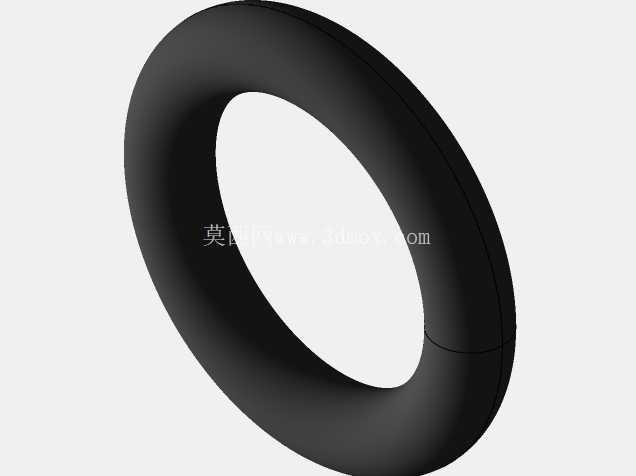

　　密封方面除了安装面的平垫密封，阀芯与基座之间还设置了丁腈橡胶O型圈，O型圈的线径为1.5mm，压缩率控制在20%，既可以保证阀芯与基座之间的动密封，在旋转调节帽带动阀芯轴向移动时不会出现泄漏，又不会因为摩擦力过大导致调节手感发涩。在实际选型使用时，这款接头适配的流体工作压力范围为0.1-1.0MPa，当压力在0.3MPa时，雾化效果最佳，喷淋覆盖锥角为60度，单只喷嘴的流量范围在0.1-1.2L/min之间，可通过端部调节帽连续调整，无需更换喷嘴即可适配不同的喷淋需求。相比市面上常见的一体式塑料喷嘴，这款黄铜结构的喷嘴抗冲击性能更好，在车间设备、户外喷淋场景下不会因为磕碰、温度变化出现开裂损坏，使用寿命是塑料喷嘴的5倍以上。建模过程中所有配合尺寸都按照公差要求做了预留：螺纹配合采用H7/g6的间隙配合，保证螺纹旋合顺畅无卡滞；O型圈安装槽的尺寸按照GB/T3452.3的标准设计，保证密封可靠性；宝塔插芯的外径尺寸比适配软管内径大0.8-1mm，保证软管插接后的拉拔力满足使用要求，不会在压力波动时出现软管脱开的问题。
