桌面级FDM3D打印机集成式电气安装箱体

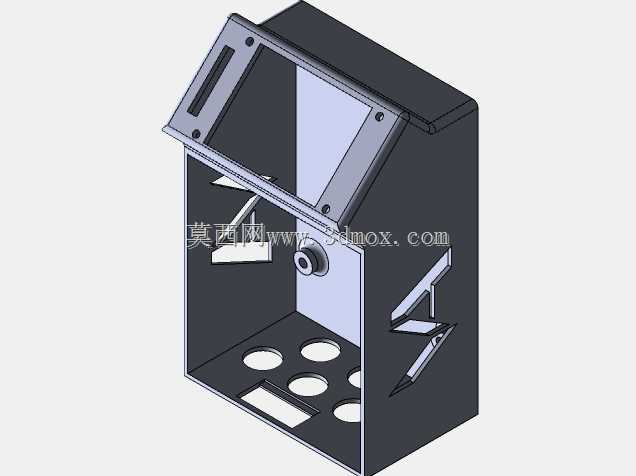

　　这款电气箱体是面向桌面级FDM熔融沉积成型3D打印机开发的专用电控承载结构，主要适配小尺寸桌面级DIY改装机型与入门级量产机型的电控系统集成需求，在桌面级增材制造设备的应用场景中，这类集成式电气箱承担着整机电控元件防护、走线规整、操作界面承载的核心作用，区别于通用电控箱的通用化设计，这款箱体完全围绕3D打印机的电控元件布局做了针对性的结构适配。从实际使用功能来看，箱体内部预留的多组圆形安装位，可直接适配主流的步进电机驱动散热风扇、电源模块固定点位，底部的矩形开槽用于引出主控板的热床、喷头、限位开关接线，避免走线杂乱造成的信号干扰与线材磨损；箱体上部倾斜设置的面板区域，预留了长条形显示屏安装槽，

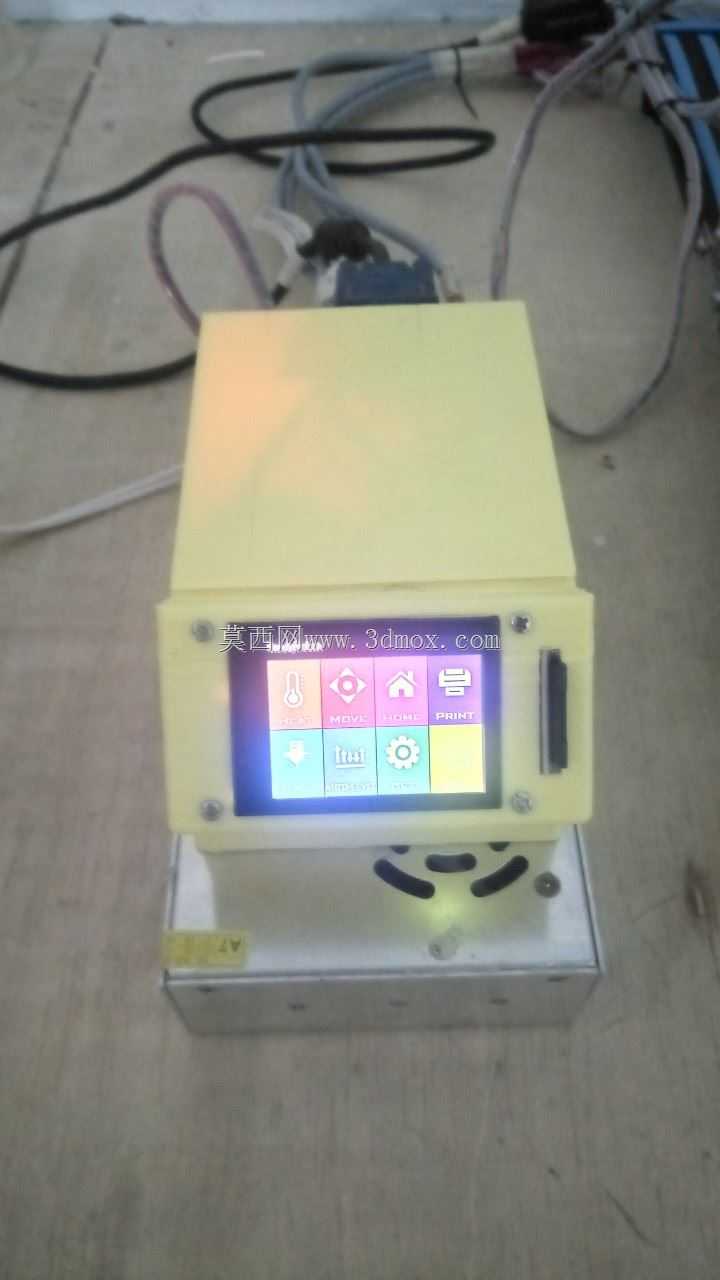

　　可直接嵌入常见的12864液晶显示屏或触控操作屏，倾斜角度符合桌面设备的操作视线高度，操作人员无需俯身即可查看打印参数、调整设备设置，侧面的闪电造型镂空一方面是为了提升箱体内部的自然散热效率，避免驱动板、电源长时间工作积热造成的元件寿命衰减，另一方面也做了外观辨识度的优化，摆脱工业电控箱的单调外观。从设计思路层面，这款箱体采用一体式折弯钣金的结构逻辑，建模时充分考虑了钣金加工的工艺边界，所有折弯边预留了合理的折弯半径，安装孔位均对齐常用钣金加工的标准孔径，无需二次改孔即可完成冲压加工；箱体与机架的连接位置预留了对应的固定耳位，可直接通过螺栓固定在3D打印机的型材机架侧方，不会占用打印平台的有效成型空间，

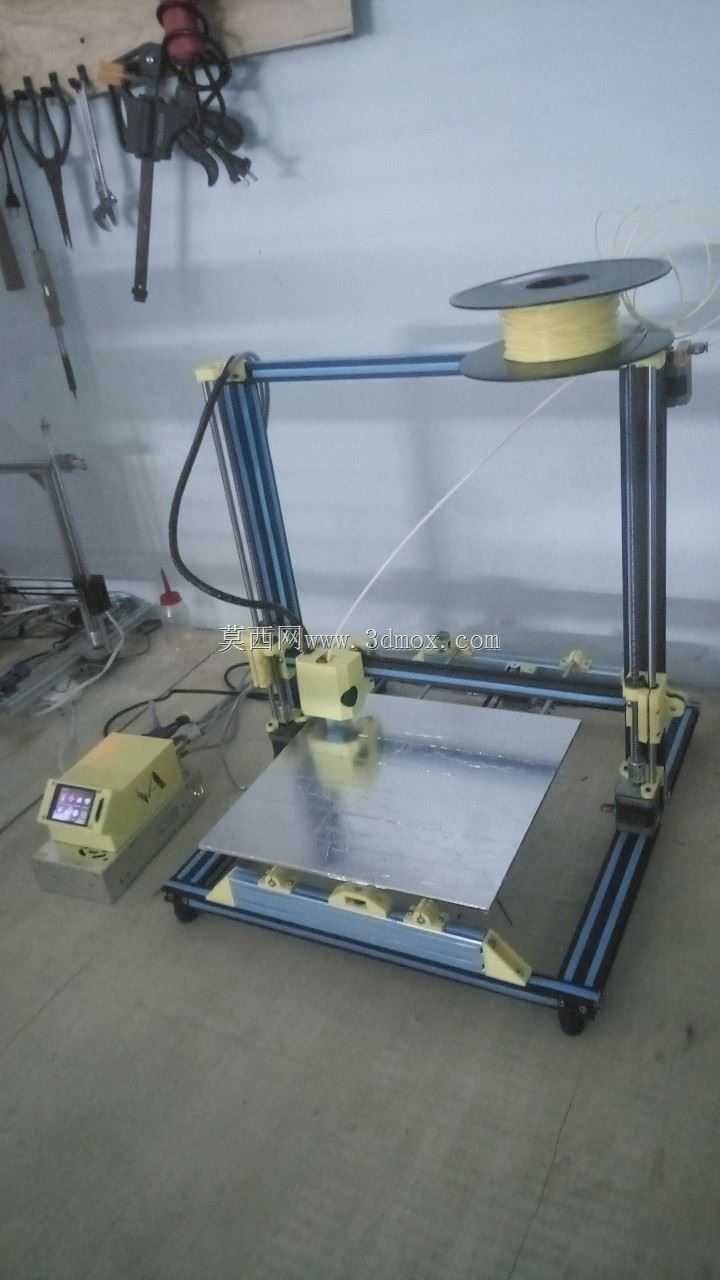

　　整体安装边界控制在机架侧方的冗余空间内，外部尺寸经过反复校核，既能够容纳下主流的24V开关电源、MKS系列主控板、四路步进驱动模块，又不会出现尺寸冗余造成的空间浪费，箱体的开合结构采用侧翻式盖板设计，日常维护时无需完全拆下箱体，翻开盖板即可完成驱动更换、接线调试、固件烧录等操作，大幅降低后期维护的操作难度。在结构细节上，箱体内部预留了接地柱的安装点位，可将电源接地端、箱体金属壳体、机架型材做等电位连接，避免设备漏电造成的安全隐患，所有走线位置均做了翻边处理，避免钣金锐边割破线材绝缘层造成短路故障，侧面的镂空位置也预留了防尘网的安装槽位，可根据使用环境加装防尘网，减少车间、桌面多尘环境下粉尘进入箱体内部附着在电路板上造成的接触不良问题。
