CoreXY结构绘图执行传动模组

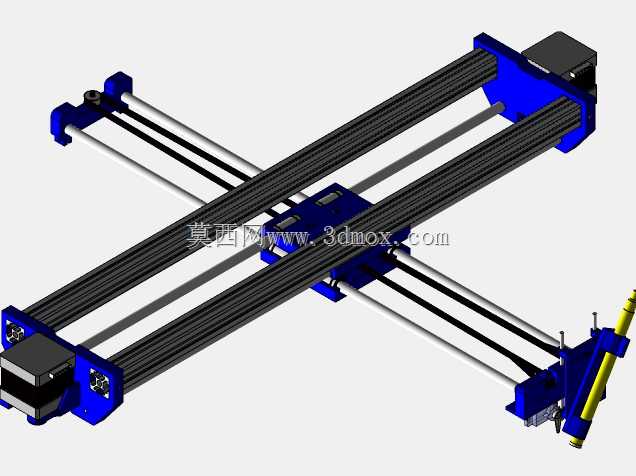

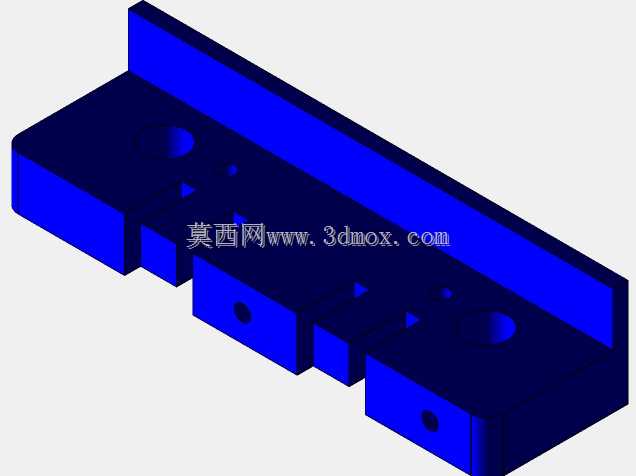

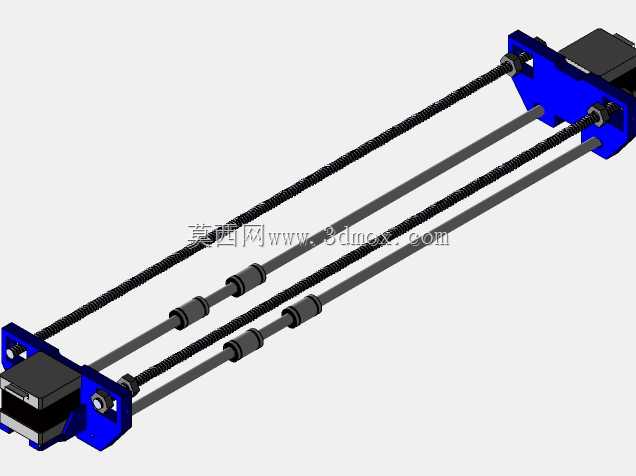

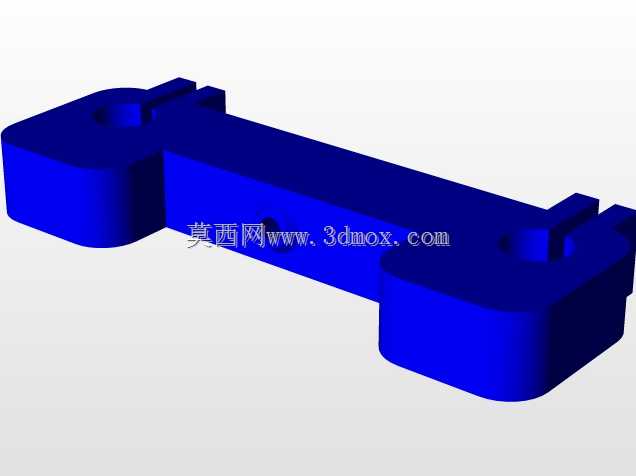

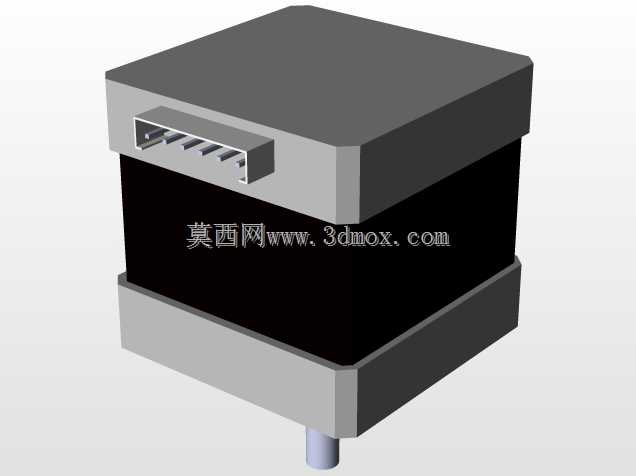

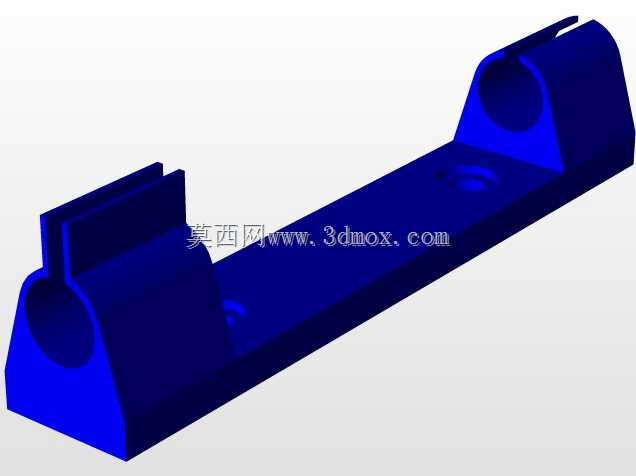

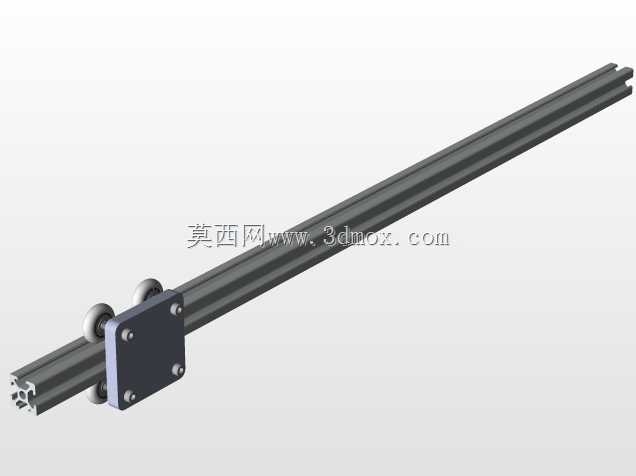

　　这套CoreXY构型的XY运动执行模组，最初是面向桌面级绘图、小型标记作业场景开发的核心运动部件，在实际应用中也可拓展适配小型激光雕刻、轻载点胶等需要平面二维高精度走位的作业场景，区别于普通十字滑台的叠层运动结构，该模组采用定长同步带交叉绕设的传动方案，两个驱动电机均固定在模组端部的安装座上，运动滑台自身不搭载驱动部件，能大幅降低运动部分的惯量，在高速往复走位时可以有效减少过冲，提升启停阶段的运动稳定性。从结构设计逻辑来看，模组主体采用双平行光轴作为直线导向支撑，光轴两端通过蓝色的工程塑料端座完成定位锁紧，端座上集成了同步带惰轮的安装位与电机固定接口，省去了额外的转接支架，能压缩整体装配的累计公差；

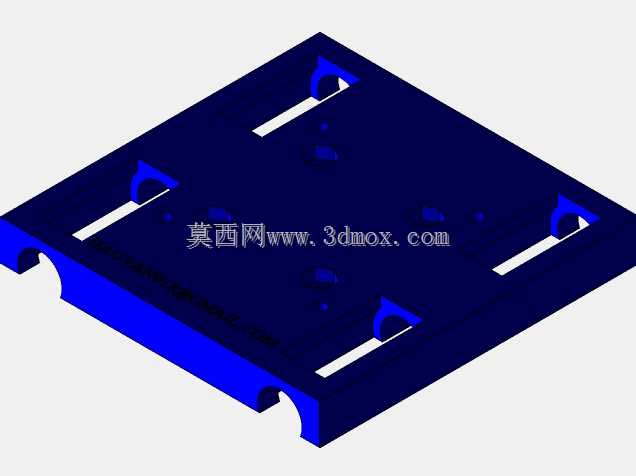

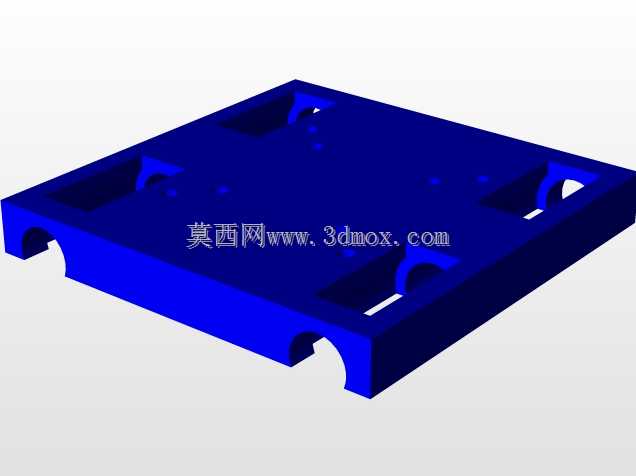

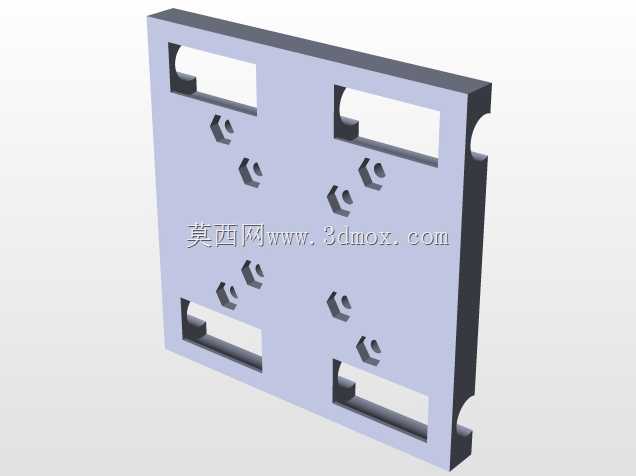

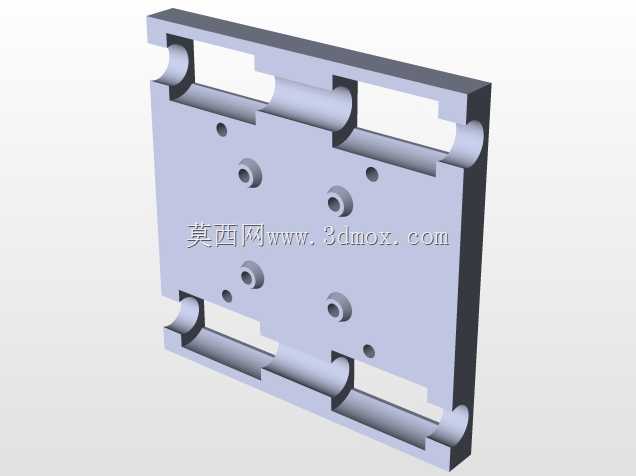

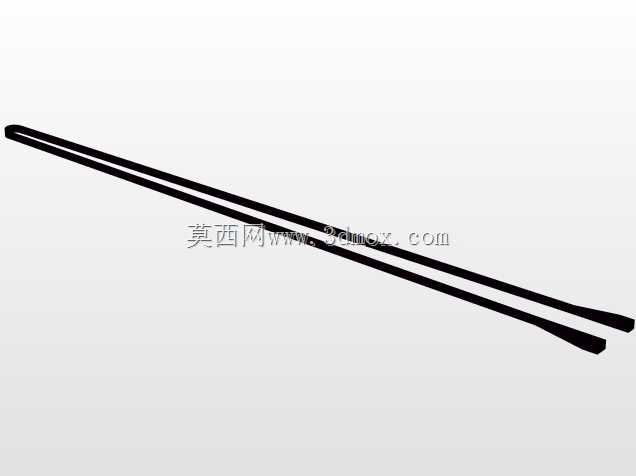

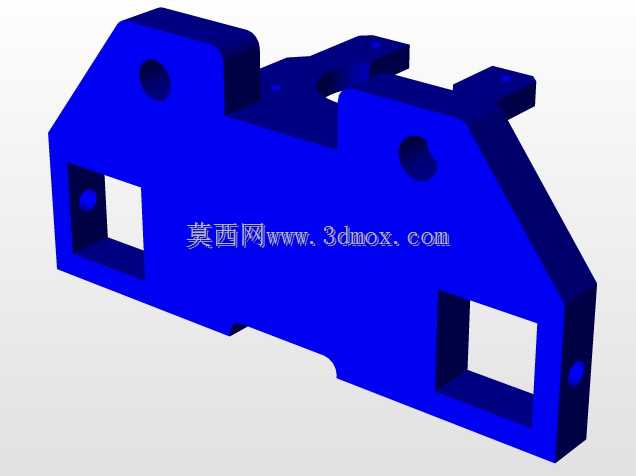

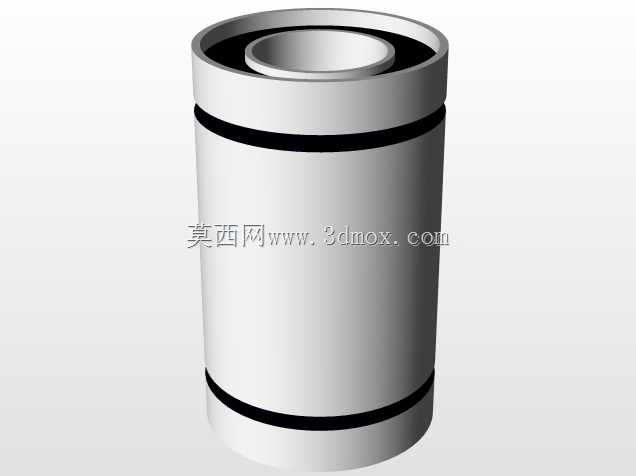

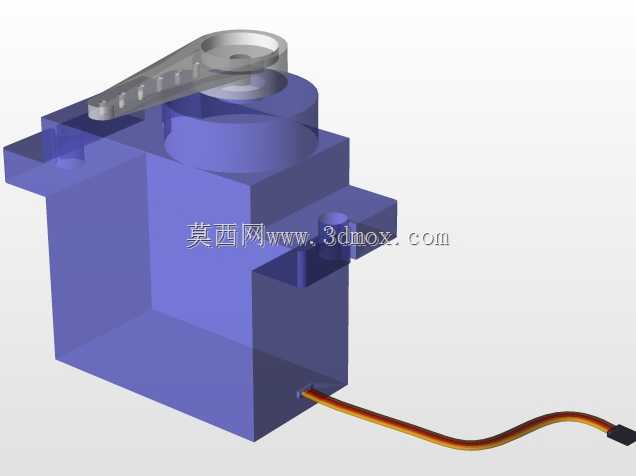

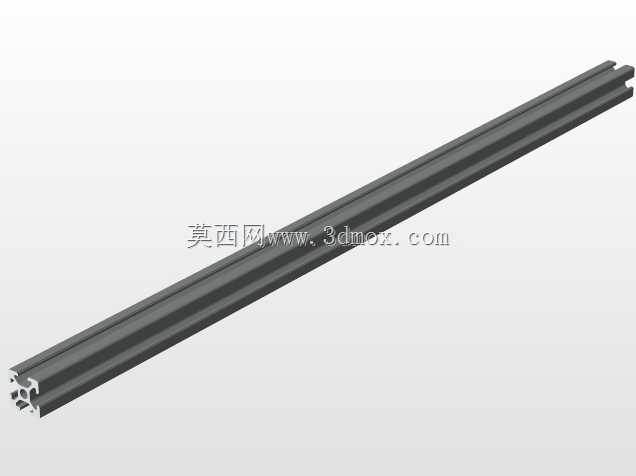

　　交叉布置的同步带通过滑台上的压块完成锁紧固定，带体走向沿光轴轴向平行布置，避免了带体偏斜带来的侧向力，能有效降低光轴导向面的不均匀磨损。滑台部分采用分体式夹块结构，直线轴承内嵌在夹块的安装槽内，配合光轴实现顺滑的直线导向，夹块上预留了标准化的执行端安装孔位，可以直接固定画笔、标记头或者其他轻载作业执行件，不需要额外设计转接工装。在安装边界层面，模组整体为长条形扁平化布局，端部的安装座上预留了沉头固定孔，可以直接固定在设备的底板或者框架型材上，侧向伸出的笔架安装位采用摆臂式结构，作业时执行端可以贴近作业平面，闲置时可手动抬升避免剐蹭作业面，整体结构的运动包络完全集中在两根光轴围成的矩形区域内，不会出现超出安装边界的运动干涉，

　　方便整机布局时做空间预留。导向光轴的直径、同步带的带宽选型都匹配轻载高速的作业需求，端座的加强筋结构在保证安装强度的前提下尽可能压缩了塑料件的壁厚，兼顾了结构刚性与轻量化需求，整套模组的零件拆分逻辑充分考虑了装配便利性，所有紧固件均采用统一规格的内六角螺丝，装配时不需要频繁更换工具，日常维护时仅需定期检查同步带张紧度、给直线轴承补充润滑脂即可维持稳定运行，在小行程平面作业设备的开发中，这套模组可以直接作为核心运动部件复用，省去从零设计传动结构的周期。
