双工位水平关节SCARA机械手结构设计

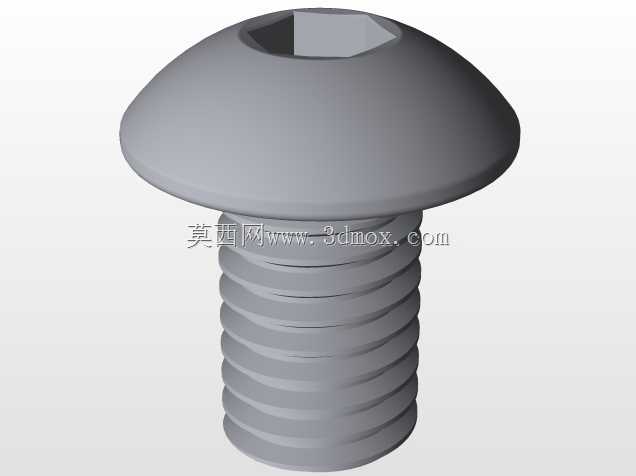

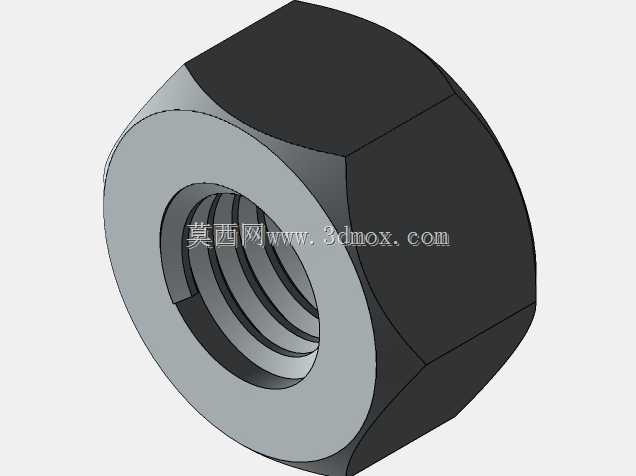

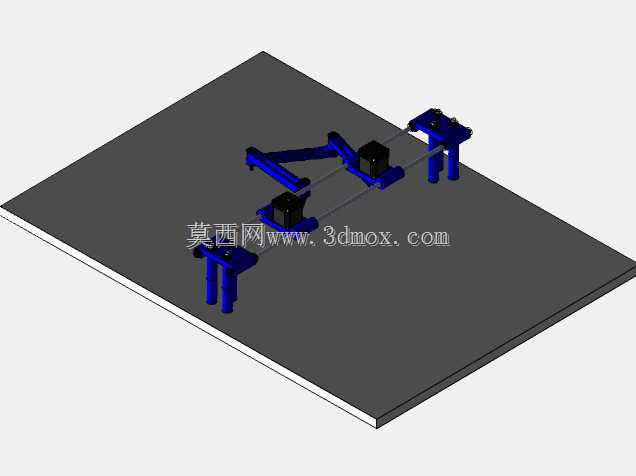

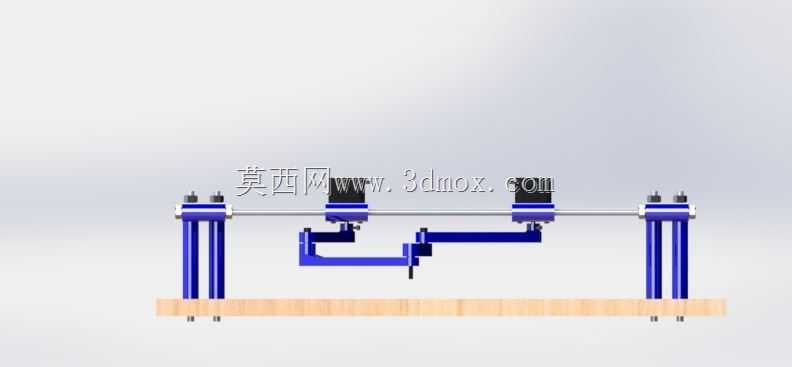

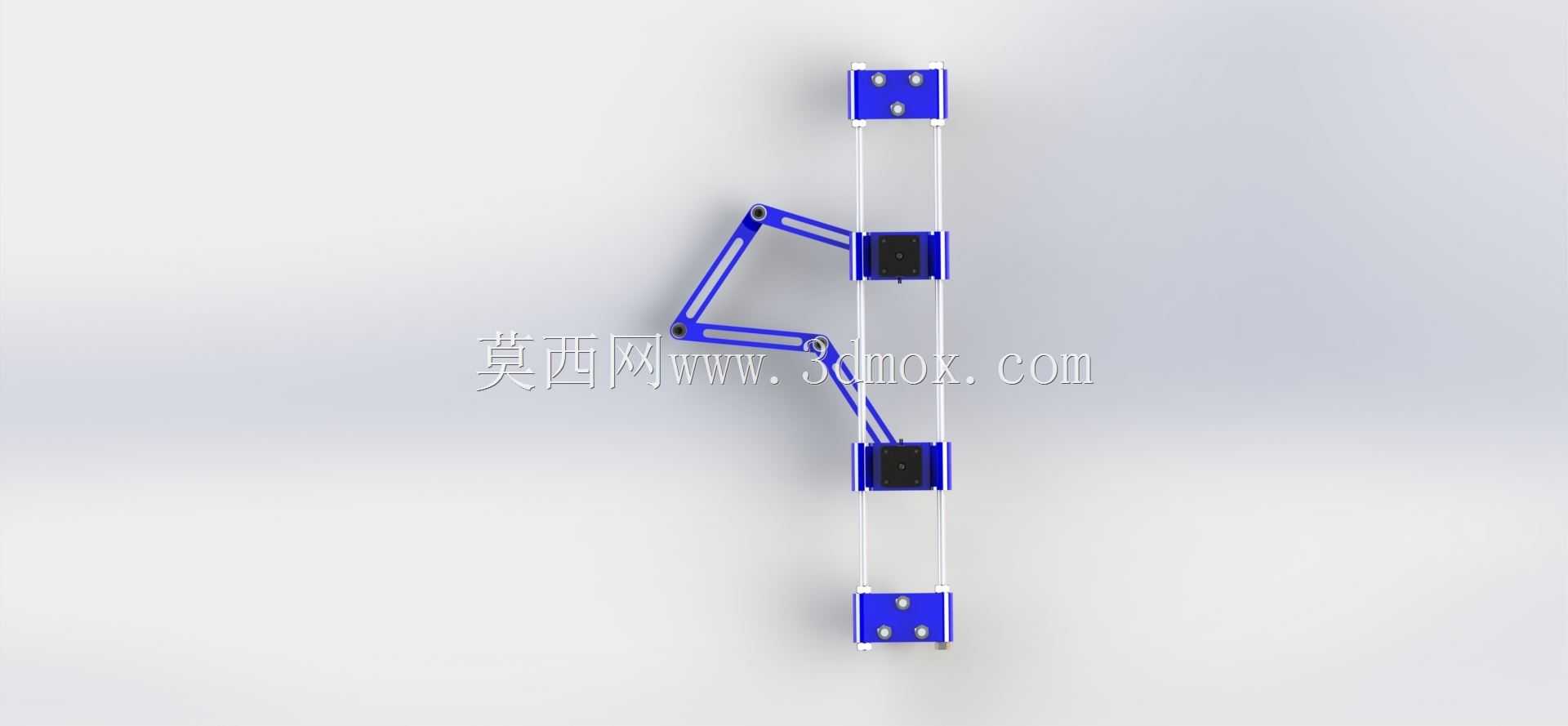

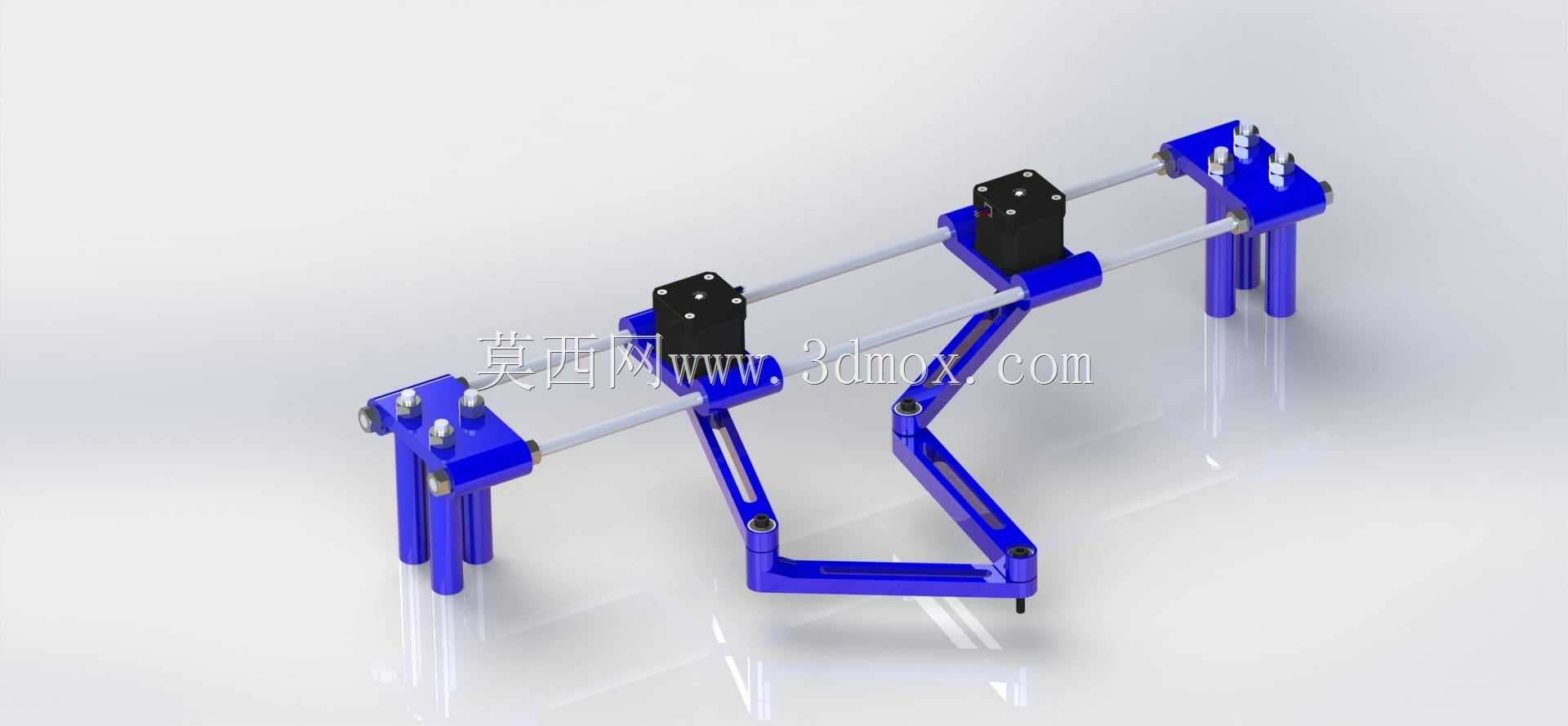

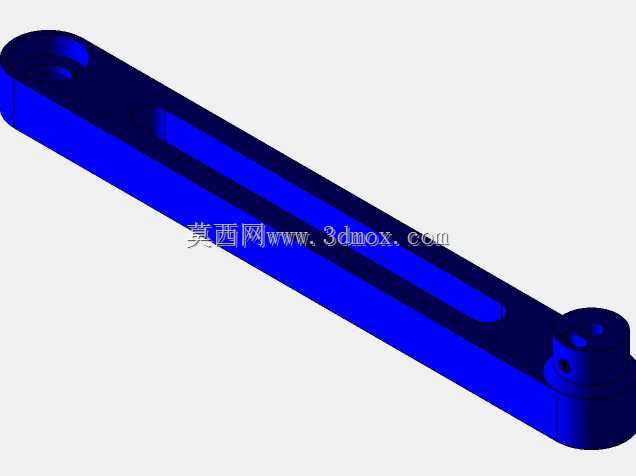

　　这款水平关节机械手采用双平行光轴作为跨距支撑基座，两端配置立式安装支座，支座预留沉头安装孔，可直接固定在设备台架的铝型材框架或钢板工作台面上，安装时需保证两根光轴的平行度公差控制在0.02mm/m范围内，避免滑动座运行时出现卡滞。跨距方向的滑动座通过直线轴承与光轴配合，可实现X方向的长行程往复移动，每个滑动座上方搭载独立的旋转驱动模块，搭配折臂式连杆结构，构成平面两自由度的运动系统，末端可搭载吸嘴、夹爪等执行元件，完成平面内的拾取、搬运、对位作业。

　　从实际应用场景来看，这类结构常被用在3C电子零部件的装配工位、小型物料的分拣摆盘环节、以及轻负载的点胶、锁螺丝工序中，相比传统单臂SCARA设备，双滑动座的设计可同时覆盖两个并行工位，在单台设备上完成上下料同步作业，缩减工位等待时间，提升整线节拍。设计过程中，折臂的连杆长度经过运动学仿真校核，保证两个工作臂的运动范围无干涉，同时在每个关节转轴处配置薄壁轴承，降低回转间隙，末端重复定位精度可控制在±0.05mm区间，满足小型电子件的装配精度要求。

　　驱动模块采用集成式伺服舵机结构，直接安装在滑动座的安装面上，无需额外搭建传动支架，减少装配累积误差。光轴支座的支腿长度可根据实际设备的内部空间调整，预留出下方走线、物料输送的通道空间，安装时需注意滑动座的行程限位，在光轴两端配置缓冲胶垫，避免运行到硬限位时产生刚性冲击。折臂的连接关节处采用轴销加卡簧的固定方式，方便后期维护时更换磨损的轴承，无需整体拆解臂体结构。

　　整体结构采用模块化设计思路，光轴、滑动座、驱动模块、折臂组件均可单独拆分，可根据实际生产的行程需求更换不同长度的光轴，适配不同尺寸的工作台面。臂体采用硬质铝合金加工成型，在保证结构刚性的前提下降低运动部件的重量，减少驱动负载，提升运动响应速度。末端执行器的安装面预留标准螺纹孔，可快速更换不同类型的作业头，适配多品类小批量的生产场景，无需对主体结构做大幅改动即可完成工位切换。
