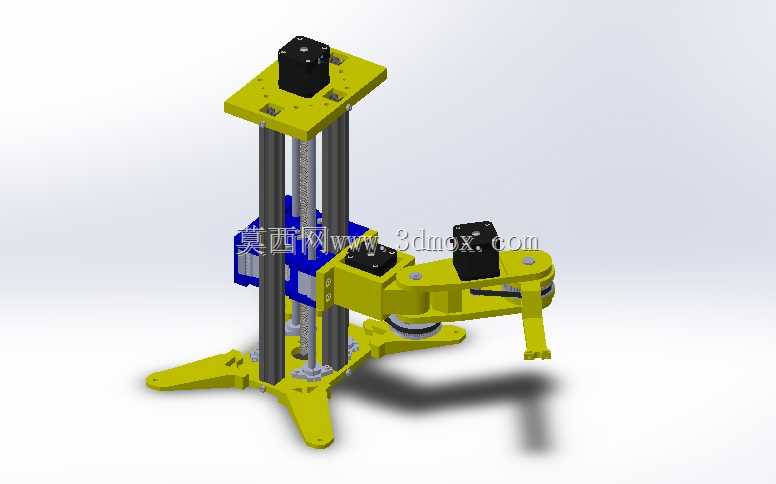

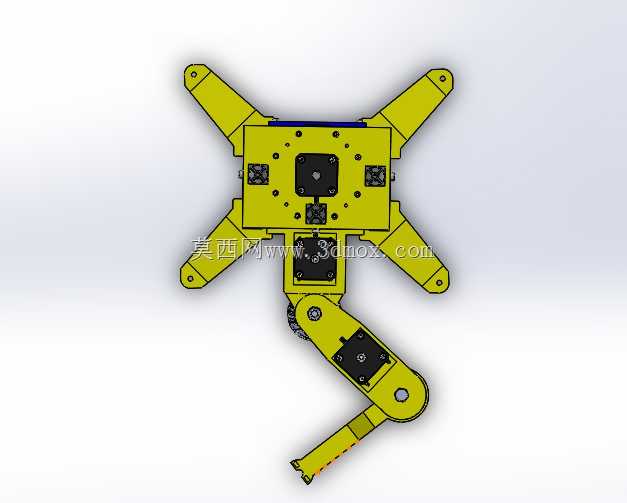

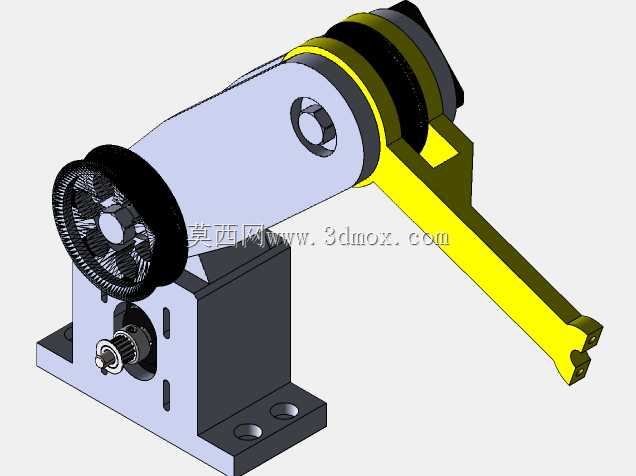

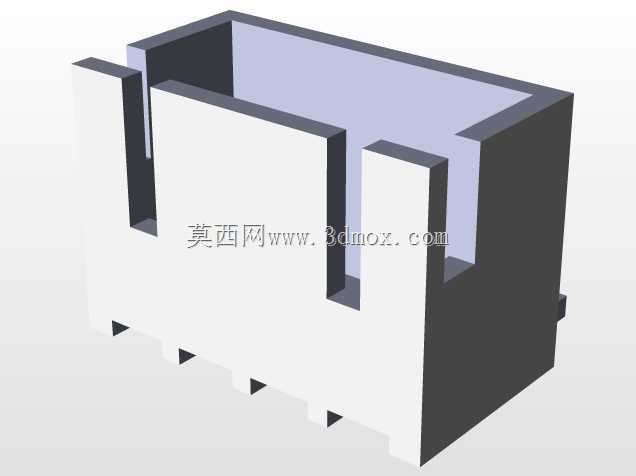

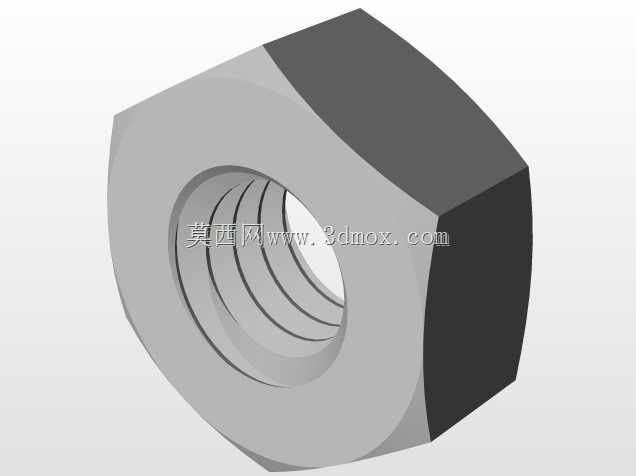

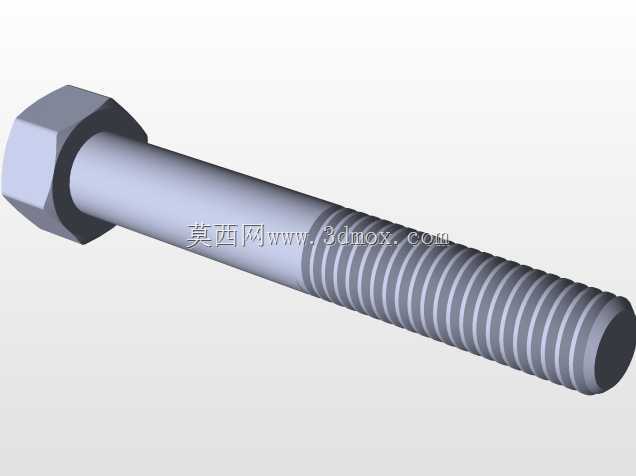

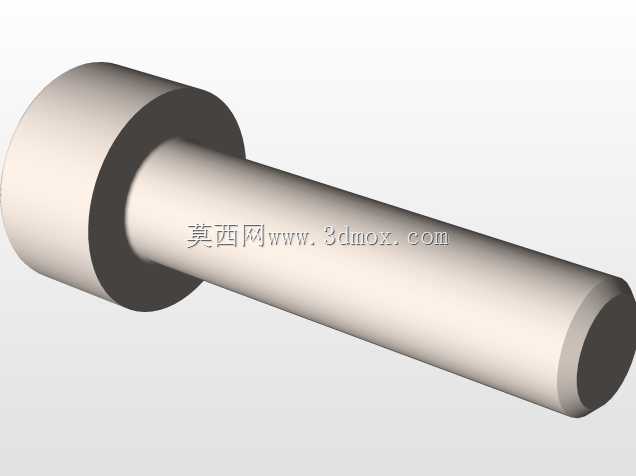

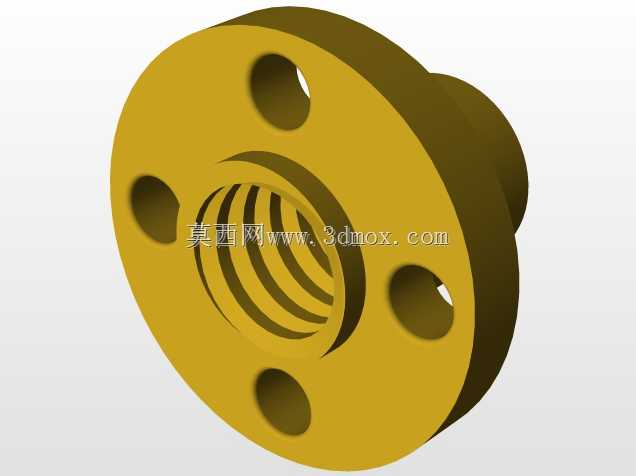

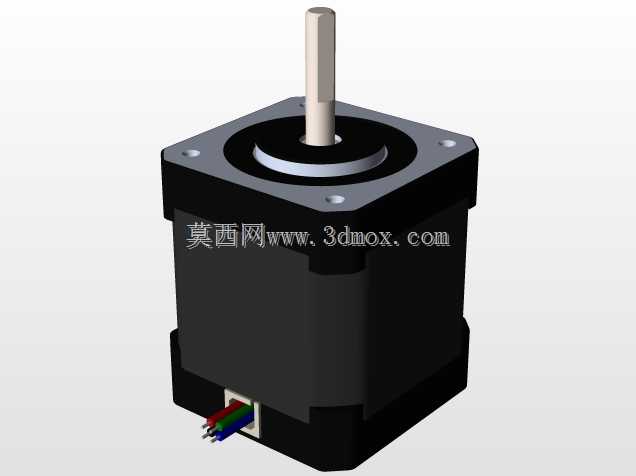

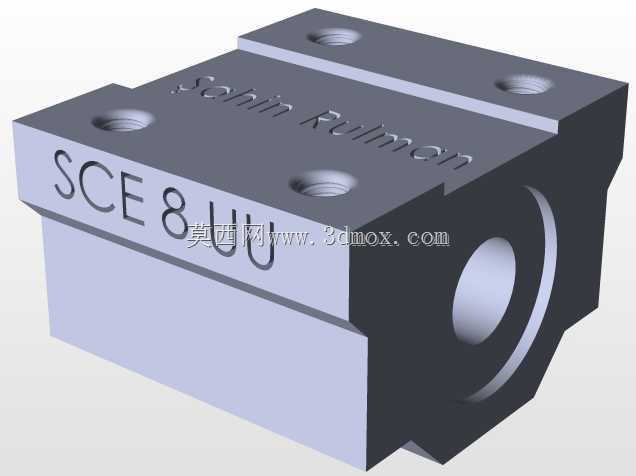

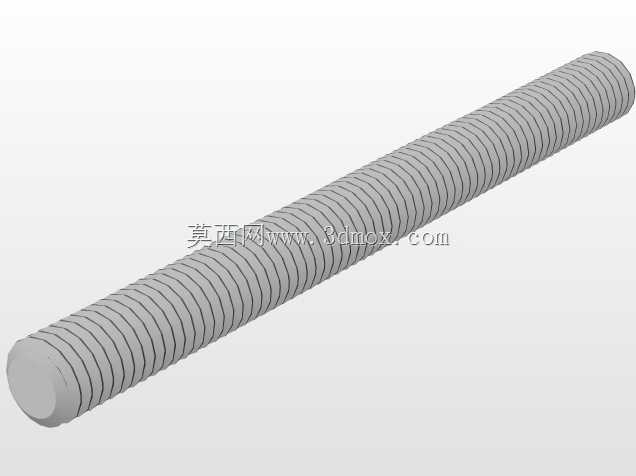

水平关节SCARA执行机构结构设计

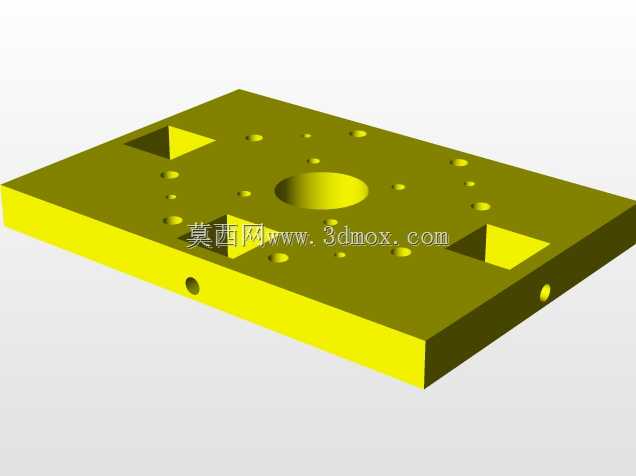

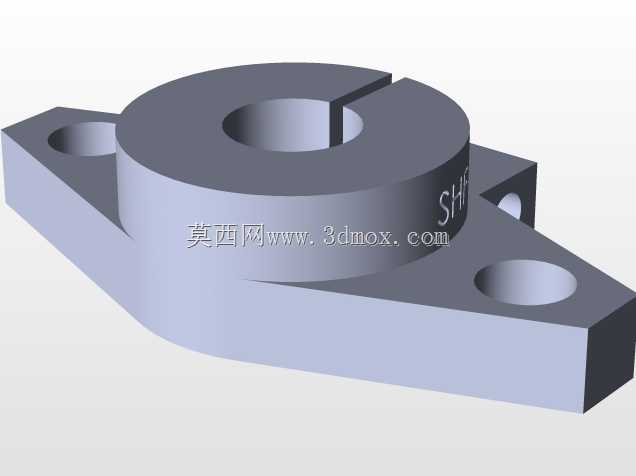

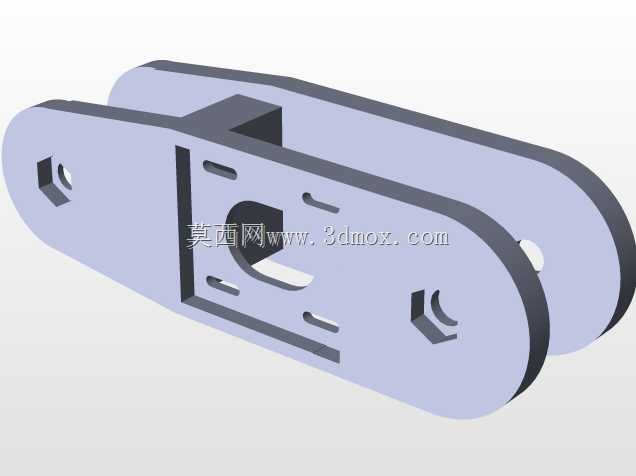

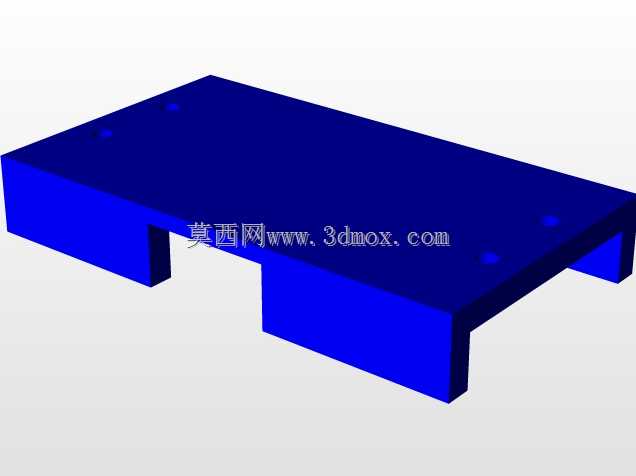

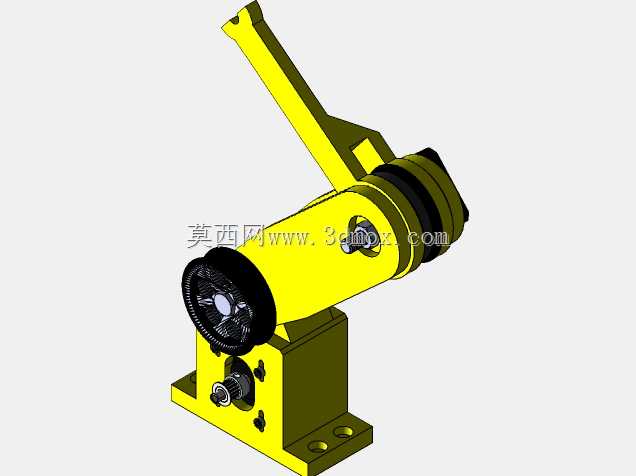

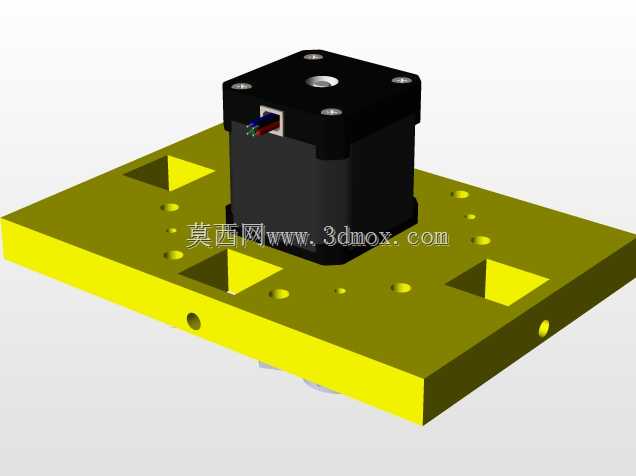

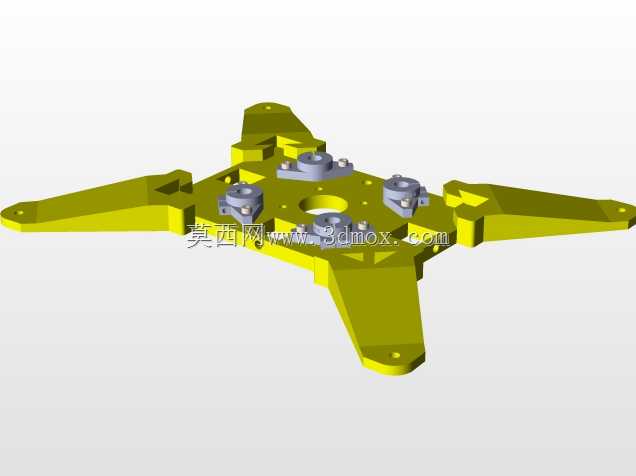

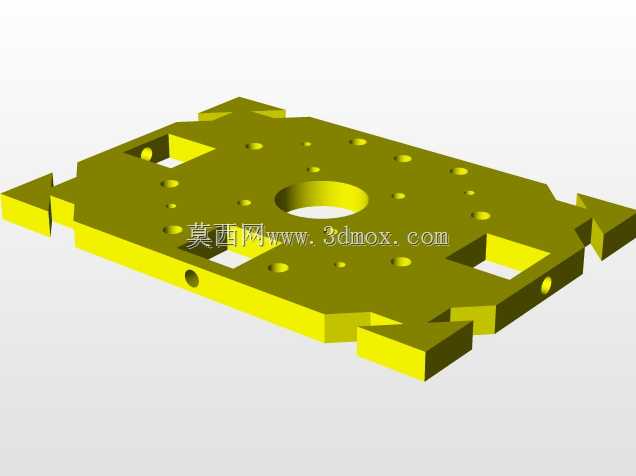

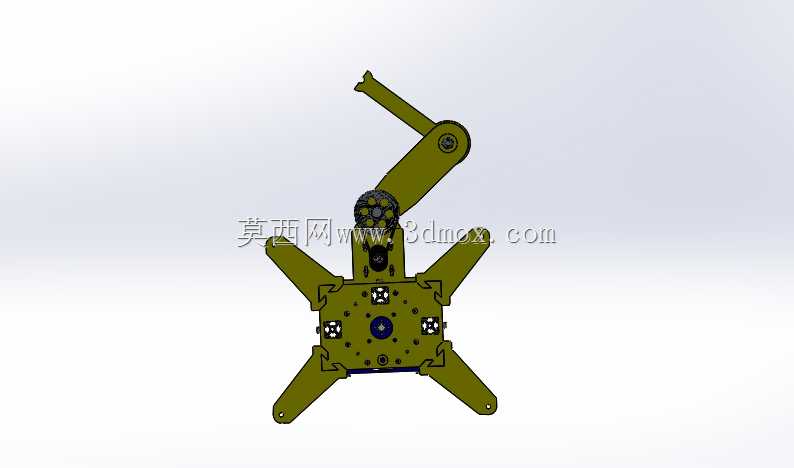

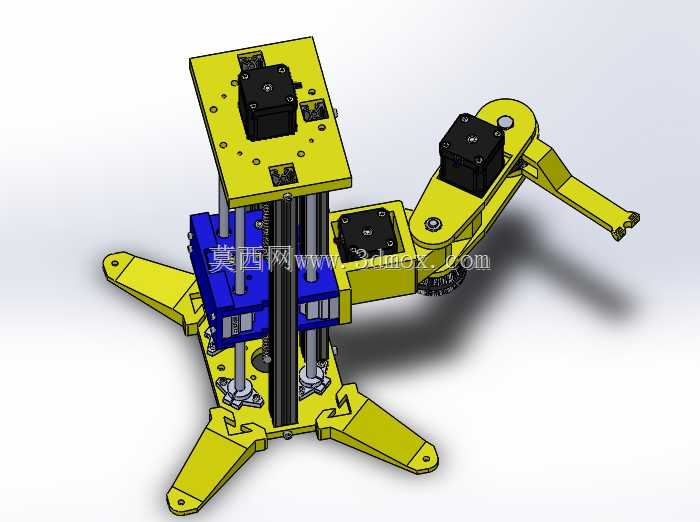

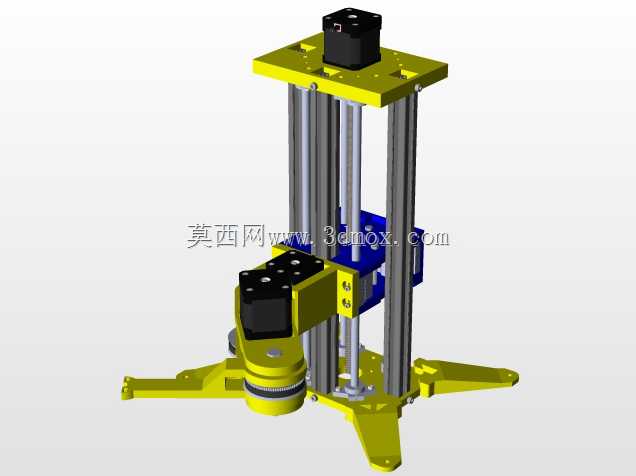

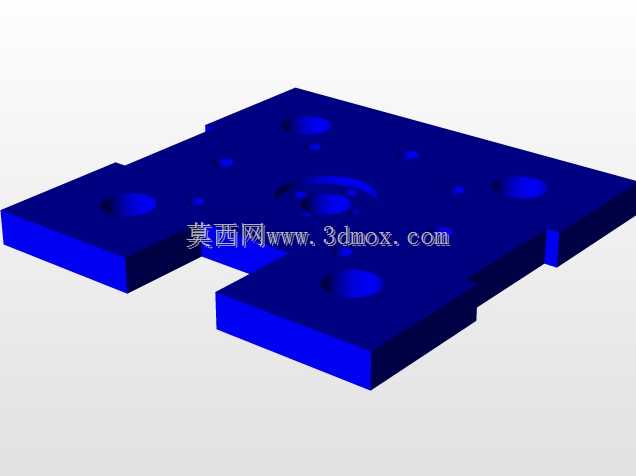

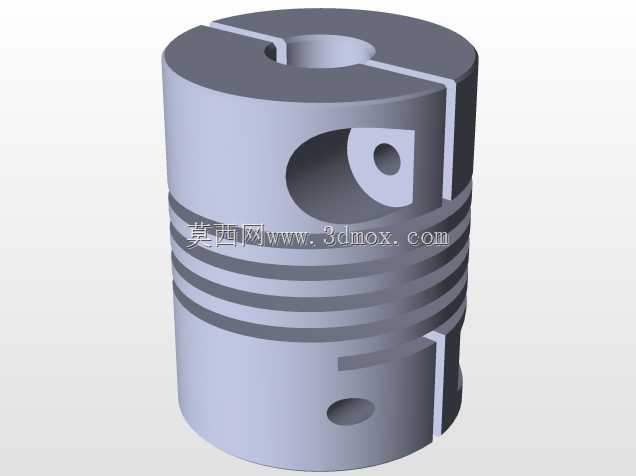

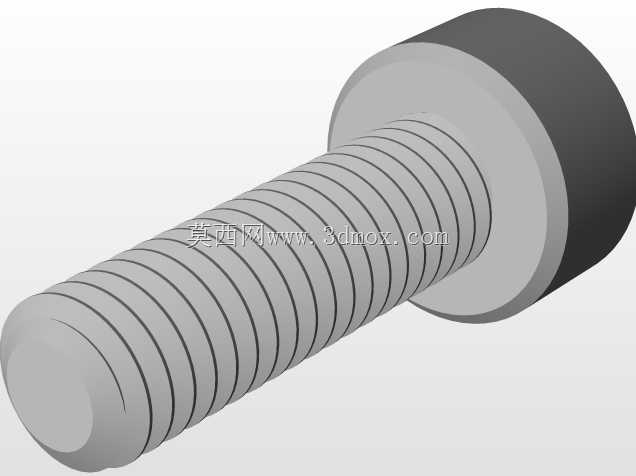

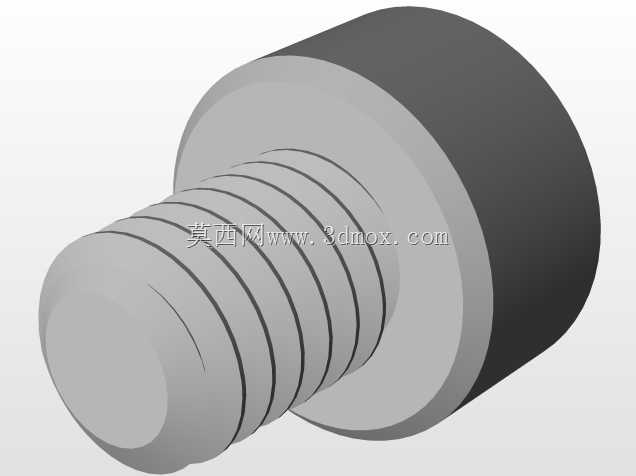

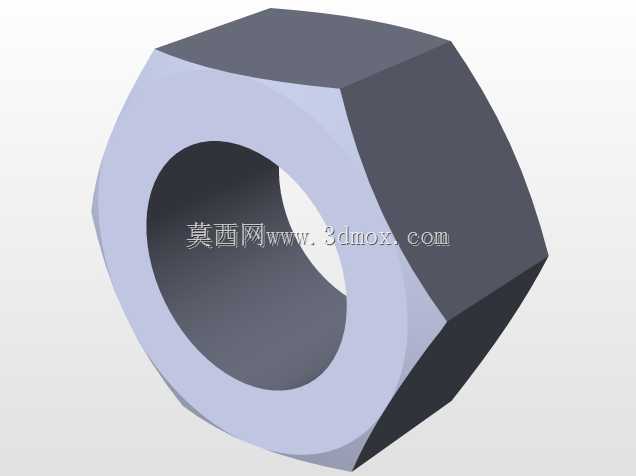

　　该结构为典型水平多关节执行模组，核心适配3C电子产线的小件精密搬运、插件装配、锁付工位，在消费电子组装、小型零部件分拣场景中，可覆盖半径内平面作业需求，相比六轴关节设备，水平方向运动刚性更强，针对平面定位重复精度要求高的工序适配性更好。从结构布局来看，底座采用带安装孔的板式支撑结构，预留的沉头安装孔可直接适配工业铝型材机架的T型槽安装，安装面平面度公差需控制在0.05mm以内，避免底座固定后产生形变影响关节同轴度。底座内部集成第一关节的传动支撑结构，外露的调节旋钮用于关节零点校准与传动间隙微调，日常维护时无需拆解主体外壳即可完成间隙补偿，降低产线停机维护时长。大臂采用轻量化镂空结构设计，

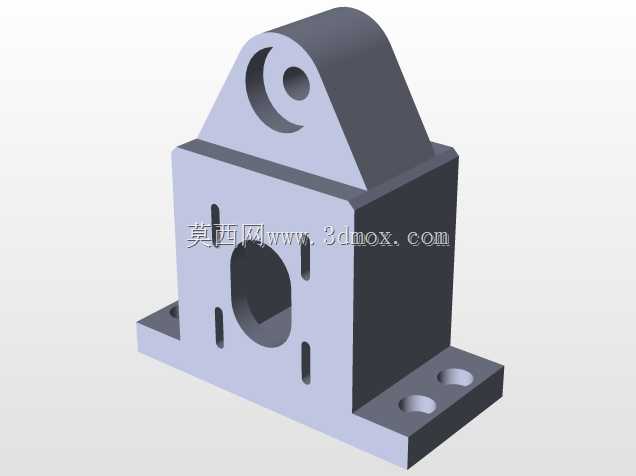

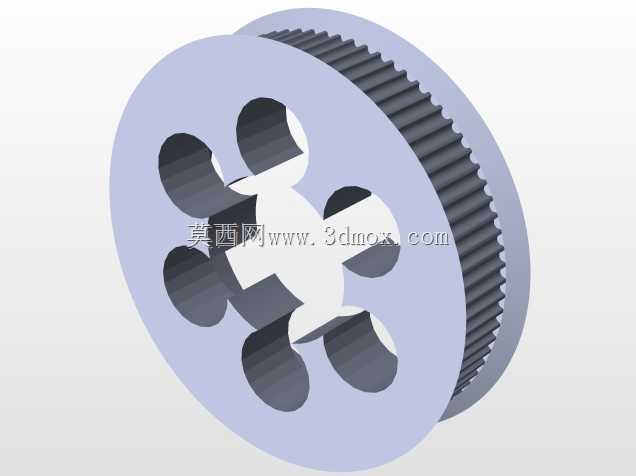

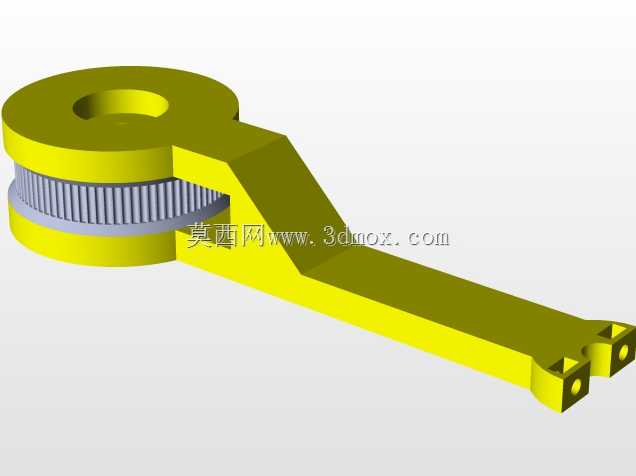

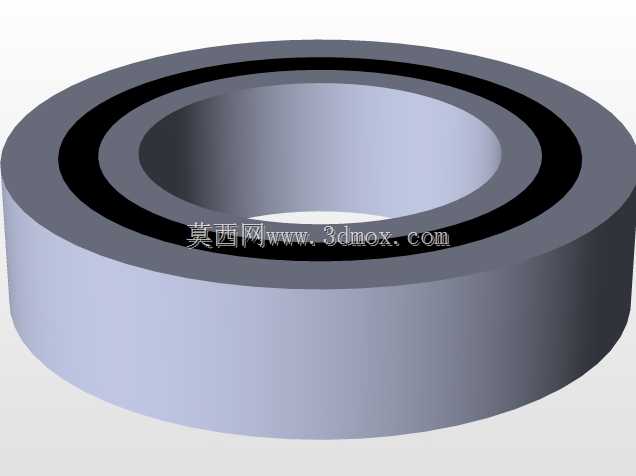

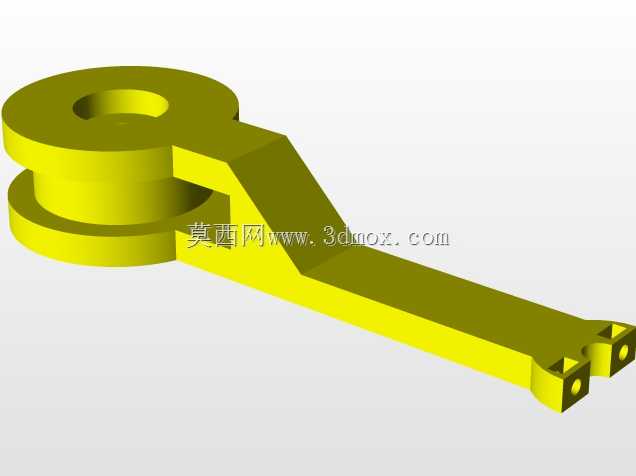

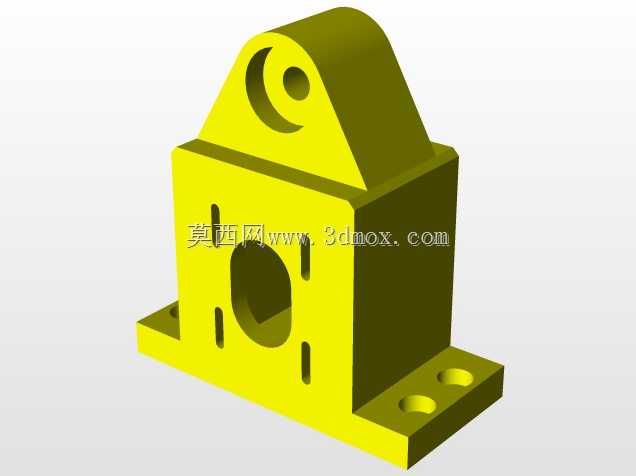

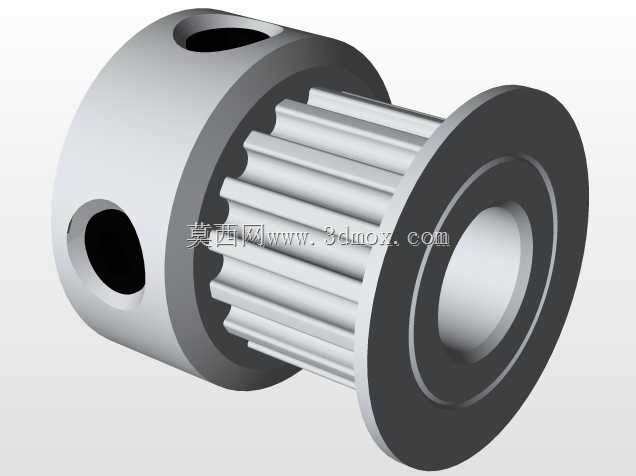

　　在保证结构抗弯强度的前提下削减非受力区域的材料厚度，降低关节驱动端的转动惯量，提升高速往复运动时的启停响应速度，大臂与第二关节的连接位置采用交叉滚子轴承支撑，可同时承受径向、轴向载荷与倾覆力矩，保证关节旋转时的径向跳动量控制在0.02mm以内。末端小臂集成传动带轮结构，同步带传动的布局可将驱动组件重心向大臂根部偏移，进一步优化整体动平衡，小臂末端预留标准执行器安装接口，可适配吸嘴、夹爪、电批等不同末端执行件，接口的定位销孔可保证末端工具更换后的重复定位精度。设计过程中优先考虑运动包络边界，大臂与小臂的长度配比经过运动学仿真验证，在额定工作半径内无运动死点，关节旋转的硬限位结构设置在关节连接座位置，可避免超程运动导致的传动件损坏，

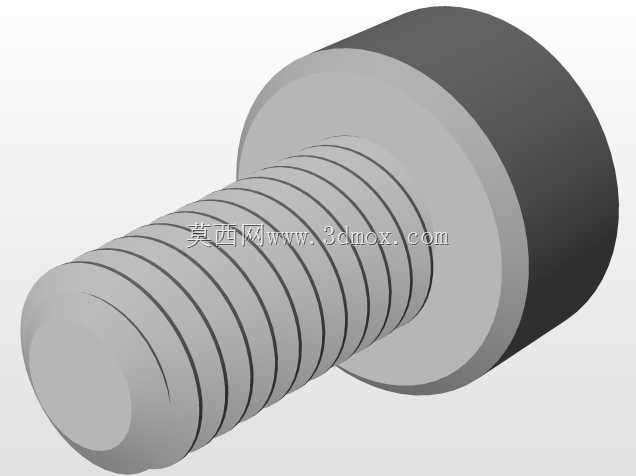

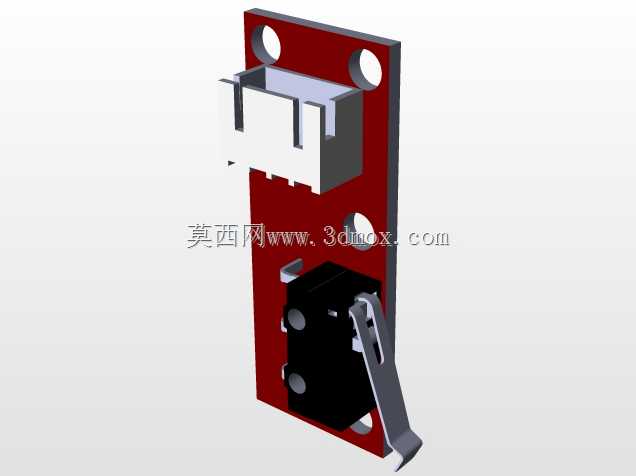

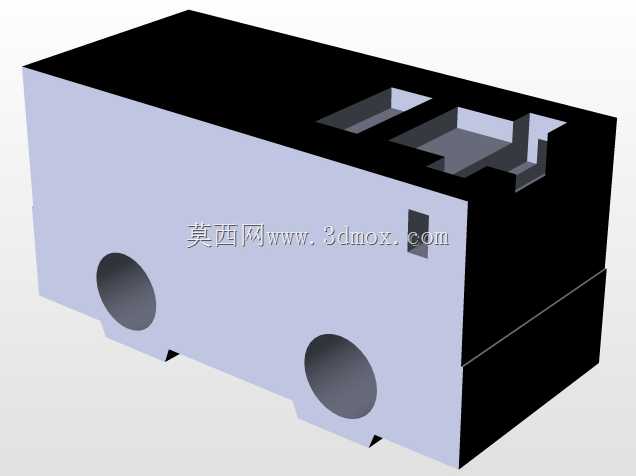

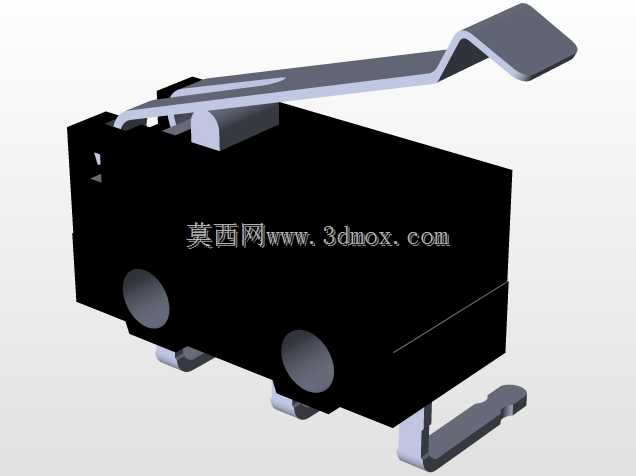

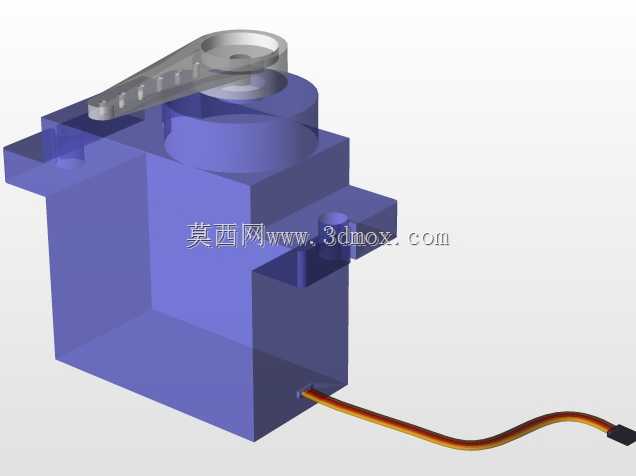

　　同时预留软限位触发点的安装位置，可适配不同品牌的伺服驱动系统做位置保护。传动路径上的带轮采用张紧可调结构，长期运行产生传动带松弛时，可通过关节侧面的张紧螺钉调整预紧力，无需拆解关节外壳即可完成维护，关节处的密封结构可阻挡产线常见的粉尘、切削液雾气进入传动腔，延长内部轴承与传动件的使用寿命。整体结构的走线采用内部中空走线设计，所有动力线、编码器线均从关节内部空腔穿过，避免运动过程中管线拖拽磨损，同时减少外部管线对运动路径的干涉，适配高速连续运转的产线作业需求。
