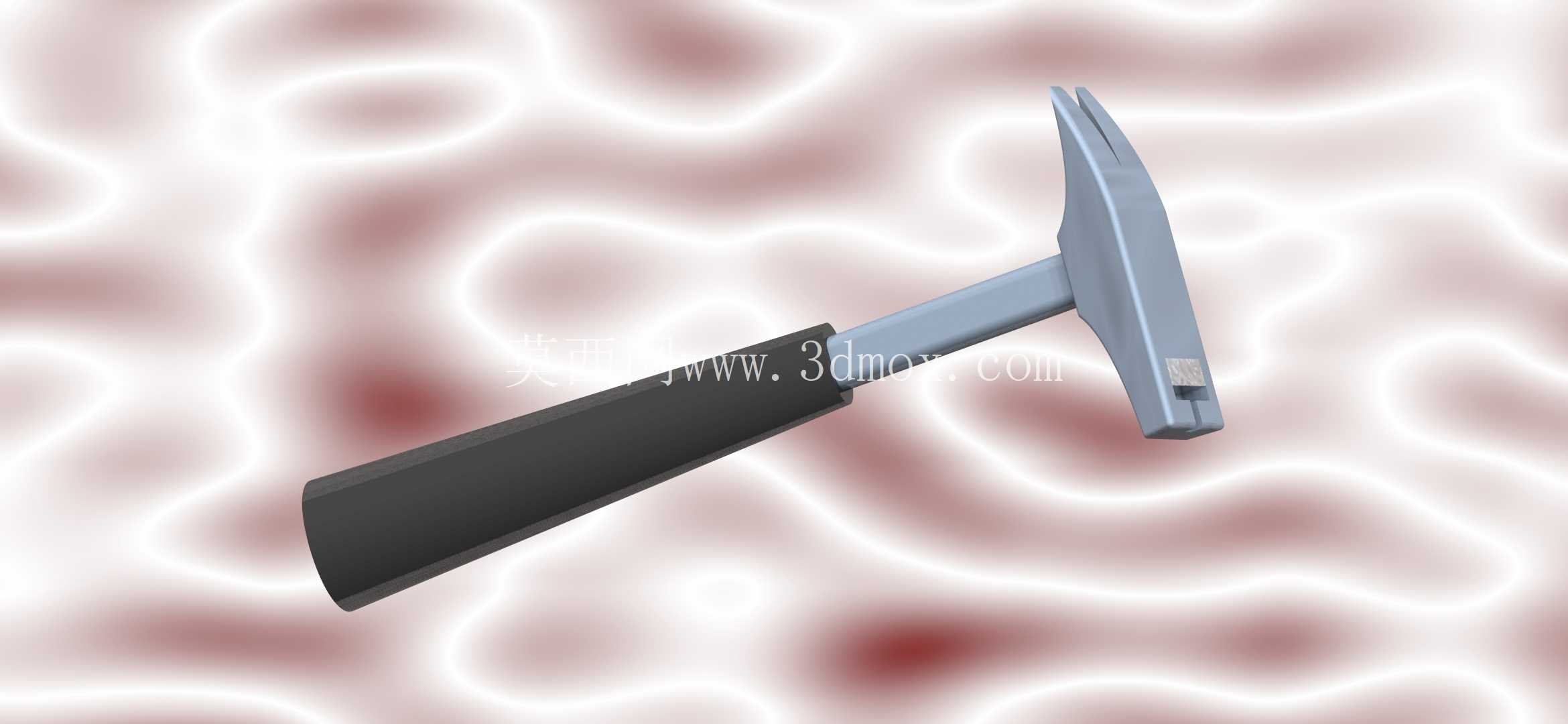

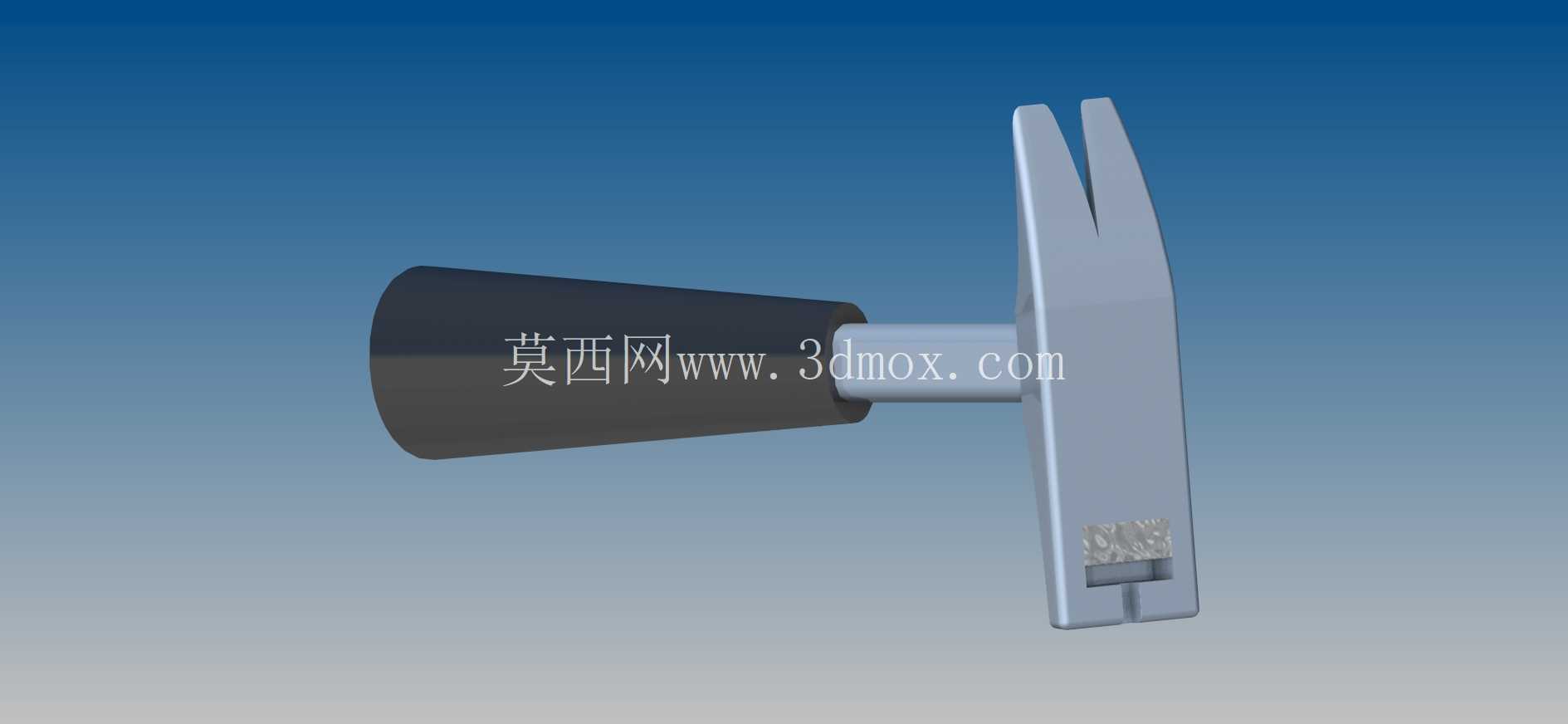

卡拉帕奇款防滑柄羊角锤结构设计

　　锤头与锤柄的连接部位采用了嵌入式的楔形锁紧结构，锤头的安装孔做了1:50的锥度，锤柄的安装端对应做同锥度的配合面，装配时打入金属楔销即可实现过盈锁紧，长期敲击也不会出现锤头松动脱落的问题，连接部位的端面还做了2mm的止退凸台，进一步限制锤柄在受力时的轴向窜动。再看锤柄部分，握柄段采用了符合人体工学的椭圆截面设计，长轴方向与锤头敲击方向垂直，握持时手掌的受力面均匀分布，不会因为长时间敲击出现局部压痕；握柄的表面做了分段式的防滑纹理，靠近锤头的位置做了一圈凸起的挡边，敲击时如果手出现向前滑移的趋势，挡边能够及时阻挡，避免手滑碰到锤头造成伤害；握柄的尾部做了微扩的喇叭口造型，脱手时能够挂在手掌边缘，减少锤子掉落的风险。这款羊角锤的三维结构设计，核心围绕日常家装维修、木工现场作业、五金装配场景的实际使用需求展开，没有冗余的装饰性结构，每一处几何特征都对应实际操作中的受力与使用习惯。先从锤头部分说起，锤头采用高碳钢材质对应的等强度结构设计，敲击端面做了微凸的弧面处理，避免敲击时出现棱角崩边，同时保证敲击力能够集中在接触点中心，不会因为平面度偏差导致敲击滑脱；锤头的拔钉口做了渐变的V型开口，开口根部做了R3的圆弧过渡，避免拔钉时应力集中导致钳口断裂，开口的倾斜角度经过反复校核，拔钉时支点距离锤头端面的距离控制在18mm，既保证拔钉时的杠杆力臂足够省力，又不会因为力臂过长导致锤头在拔钉时发生形变。

　　从安装边界来看，整锤的总长度控制在320mm，锤头的总重量设定在0.5kg，既满足日常敲击的力度需求，又不会因为过重导致长时间使用手臂酸胀；锤头的最大宽度为75mm，在狭窄空间作业时，比如门窗套安装、家具边角维修，能够顺利伸入间隙完成敲击，不会因为锤头尺寸过大出现干涉。设计过程中还重点考虑了受力平衡，整锤的重心落在距离锤头端面110mm的位置，也就是握持时食指与中指的对应位置，握持时不需要额外施加手腕力来平衡锤头重量，长时间作业的疲劳度能够明显降低。锤头的侧面做了平面打磨处理，除了正面敲击之外，侧面也可以作为小面积的敲击面使用，比如敲击小尺寸的销钉、调整五金件的安装位置，不需要更换工具就能完成操作。

　　拔钉口的边缘做了0.5mm的倒角处理，卡入钉帽的时候不会刮伤木材表面，也不会因为边缘过于锋利割伤操作人员的手套。锤柄的材质采用纤维增强复合塑料对应的结构设计，相比传统木柄，抗弯折强度提升40%以上，遇到过度受力的情况不会出现断裂飞溅的问题，表面的防滑材质采用软质包覆层，冬季低温环境下握持也不会出现冻手打滑的情况，同时能够吸收一部分敲击产生的反震力，减少震手的不适感。在实际应用场景中，这款锤子既可以满足木工现场的钉装、拔钉需求，也可以用于家庭日常的挂画安装、小家电维修、五金件装配，甚至在设备维保场景中，也可以用来敲击拆卸小型的过盈配合零件，适用场景覆盖了绝大多数需要手动敲击作业的工况。

　　设计时没有采用一体化的全钢结构，而是采用锤头与锤柄分体装配的结构，后期如果锤柄出现磨损损坏，只需要更换锤柄即可，不需要整体更换工具，降低了使用成本。锤头的热处理区域严格控制在敲击端面和拔钉口部位，硬度达到HRC50-55，保证敲击和拔钉时的耐磨性，中间的安装孔部位保持较低的硬度，避免整体淬火导致锤头脆性过大，敲击时出现崩裂的风险。整锤的外形没有尖锐的棱角，所有非工作边缘都做了R1以上的圆角处理，拿取时不会划伤手，放置在工具包中也不会割破工具包的布料。从三维建模的角度来说，所有配合面都做了公差匹配，锤头安装孔与锤柄安装端的锥度配合公差控制在H7/k6，装配后既能够保证锁紧力，又不会因为过盈量过大导致装配困难；表面的防滑纹理采用阵列式的凹槽设计，凹槽深度1.2mm，既能够保证防滑效果，又不会因为凹槽过深积攒灰尘难以清理。
