气动驱动式铡切执行机构结构设计

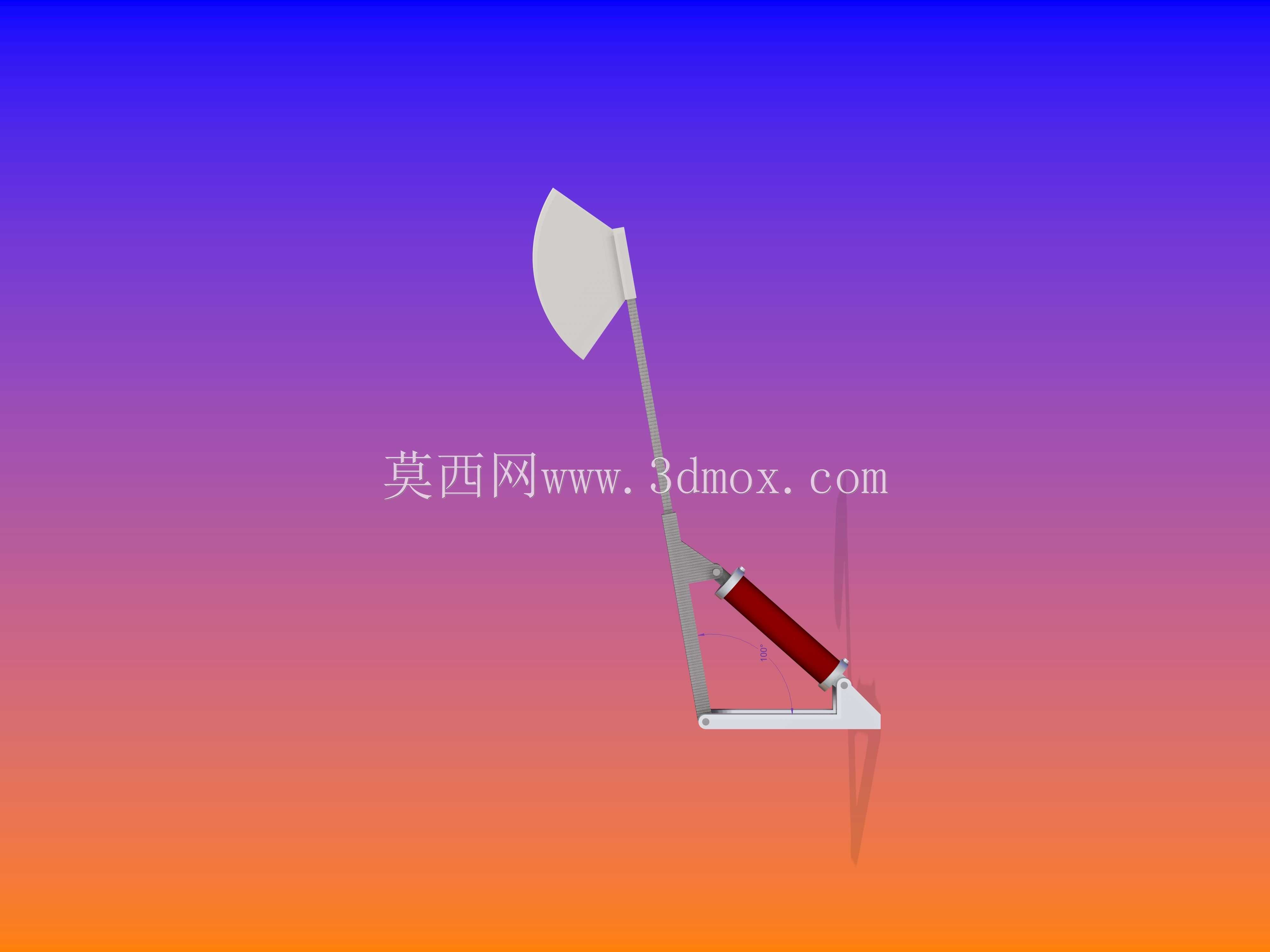

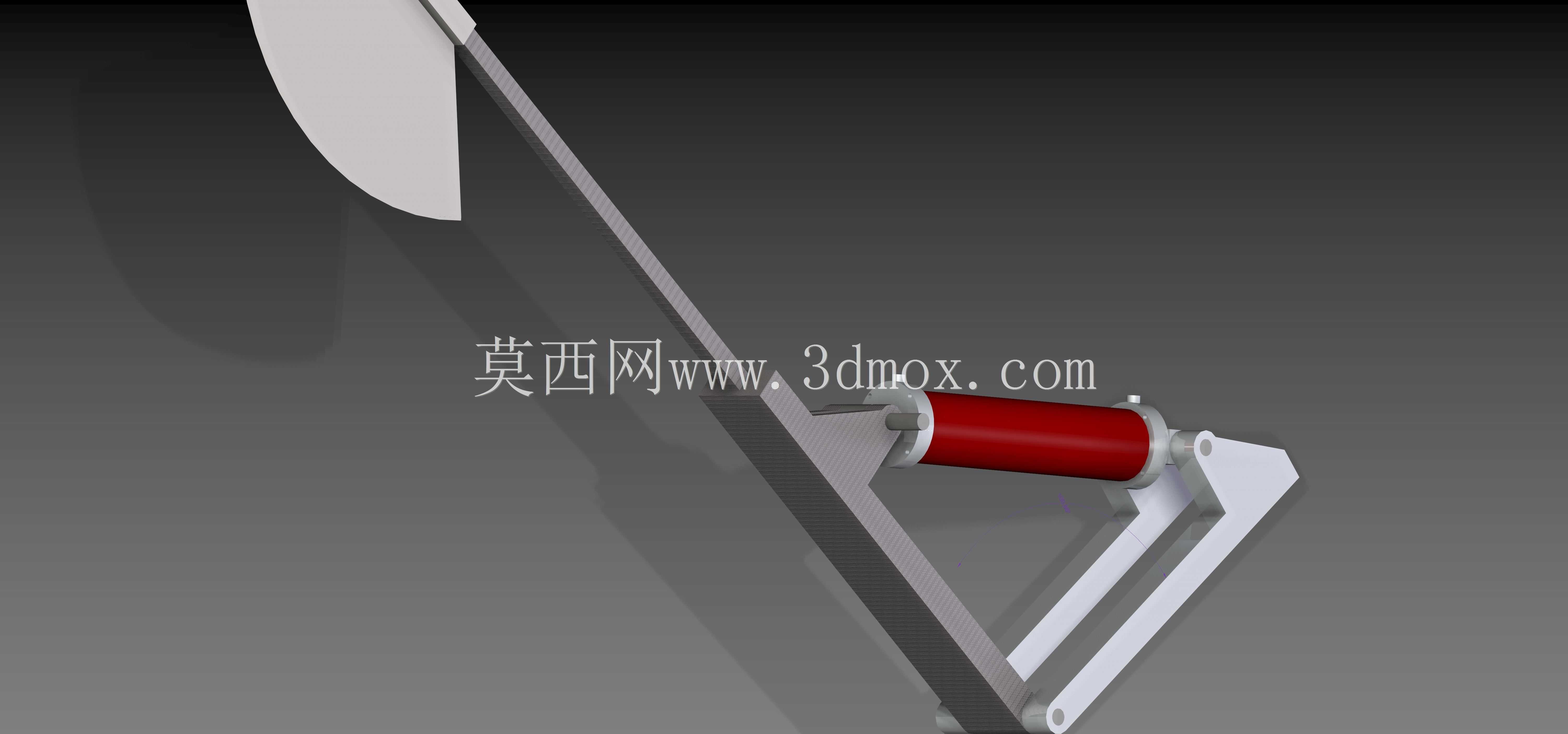

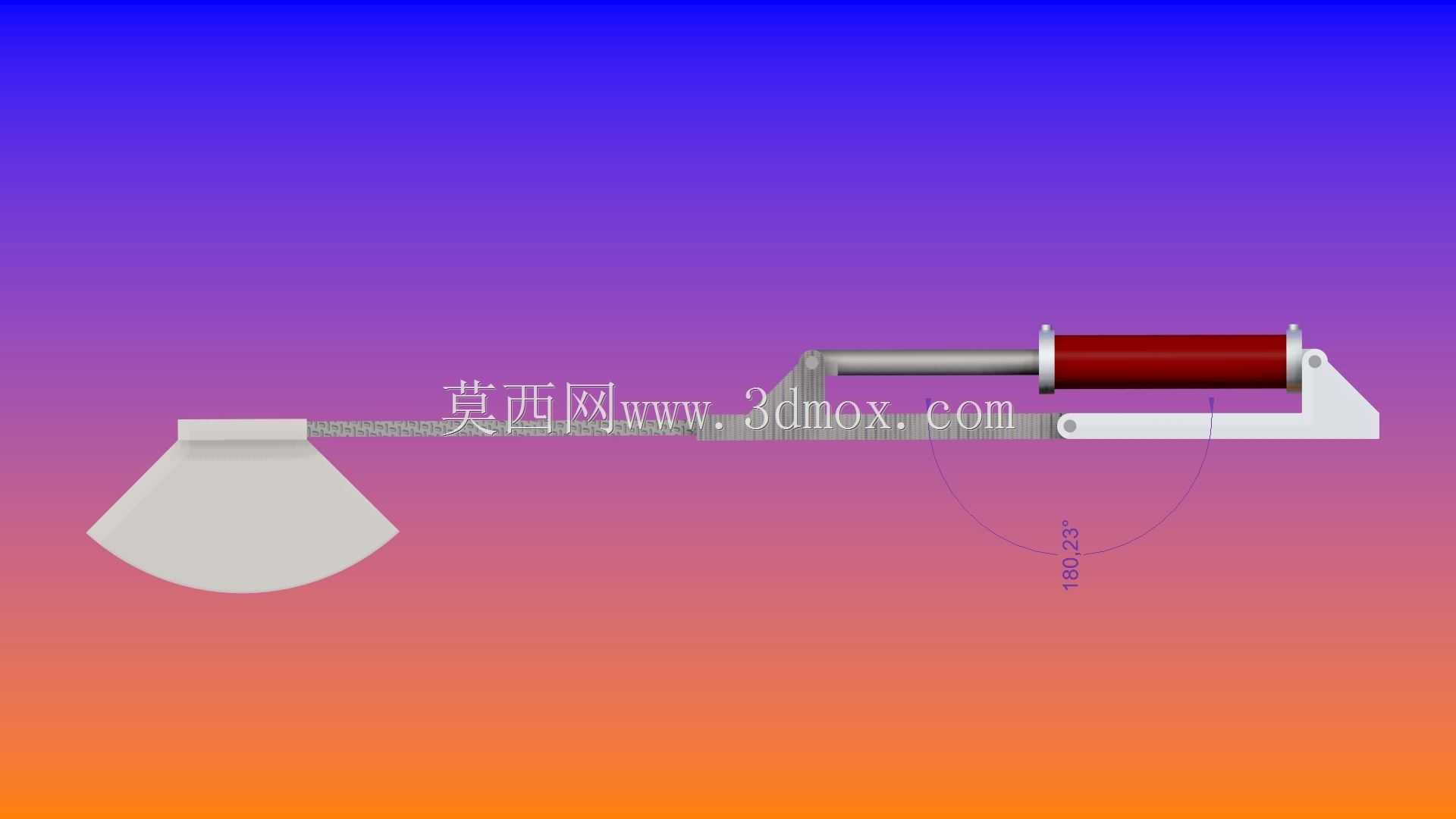

　　这套气动铡切执行机构的设计，核心围绕小行程高频次的薄材裁切场景展开，最初的设计出发点是解决包装生产线中软质封边、薄塑料片、小型线束定长裁切工位的执行端需求，替代传统的电磁铁驱动裁切结构，解决电磁铁冲击大、寿命短、裁切力调节不便的痛点。从结构布局来看，整套机构采用单气缸直连摆臂的传动形式，没有额外的齿轮、连杆放大结构，目的是尽可能压缩执行端的响应延迟，让气缸的直线推力直接传递到铡刀摆臂上，减少传动环节的间隙累积。气缸选用的是标准小型笔形气缸，缸体通过铰支座固定在L型安装支架上，这种铰接固定的方式可以抵消摆臂转动过程中带来的径向受力偏差，避免气缸杆承受侧向弯矩，延长气缸密封件的使用寿命。铡刀部分采用的是单刃斜口刀片，

　　刀片通过沉头螺钉固定在摆臂前端，安装面做了定位止口设计，更换刀片时不需要重新调整刃口间隙，只要拧紧紧固螺钉就能保证刃口与下砧板的平行度，日常维护的拆装效率可以提升60%以上。下砧板采用的是可拆卸的硬质合金镶块，镶嵌在安装支架的底座平面上，砧板表面与刀片刃口的重合间隙控制在0.02mm以内，既可以保证裁切时没有连丝毛边，又能避免刃口直接撞击硬质砧板造成崩刃。安装边界方面，整套机构的固定孔位设计在L型支架的两个垂直安装面上，既可以水平安装在流水线的侧边支架上，也可以垂直吊装在工位上方，固定孔采用长圆孔设计，安装时可以前后微调15mm的位置，适配不同的来料高度差。从功能特性来看，气缸的进出气口设置了可调型节流阀，

　　可以根据裁切材料的硬度调整刀片的下落速度，裁切较软的薄塑料膜时可以调快气缸速度，靠冲击惯性快速切断材料，裁切较硬的薄金属片时可以调慢下落速度，避免刃口崩损。摆臂的转动支点采用自润滑铜套作为轴承，不需要定期加注润滑脂，在多尘的生产车间环境下也能保证长期运转无卡滞，铜套与转轴的配合间隙控制在0.01mm以内，避免刀片下落时出现晃动导致裁切尺寸偏差。在实际应用场景中，这套机构可以直接集成到小型自动化包装设备、线束加工设备、标签模切设备的裁切工位，不需要额外设计传动结构，只要接入压缩空气管路，搭配电磁阀就能实现独立的裁切动作，相比传统的电机带动凸轮的裁切结构，整体重量降低了40%，占用的安装空间更小，适合在紧凑的设备内部布局。

　　设计过程中特意做了安全防护的考量，刀片的非工作侧做了折弯挡边，只有刃口一侧露出裁切区域，避免设备调试过程中操作人员误触刃口造成伤害，同时气缸的行程做了限位设计，刀片下落的最低点刚好与砧板表面贴合，不会出现过切导致的机构碰撞。整套结构没有复杂的异形加工件，除了刀片和气缸标准件之外，其余的支架、摆臂、铰支座都可以采用普通冷轧钢板折弯或者铣削加工，加工成本低，备件采购方便，适合小型设备厂商做批量配套使用。在受力校核阶段，针对气缸最大推力下的摆臂变形量做了仿真验证，在0.5MPa的常规供气压力下，摆臂前端的最大变形量不超过0.03mm，完全可以满足薄材裁切的精度要求，不会因为摆臂变形导致刃口间隙变大出现裁切不断的问题。气路接口采用标准的快插接头设计，现场安装时不需要做额外的接头适配，直接插入标准气管就能完成气路连接，降低现场安装的调试难度。
