离心式散热冷却器结构设计

　　该冷却器属于风冷式换热散热部件，核心采用离心式叶轮配合环形散热翅片的组合结构，主要面向小空间密闭腔体的散热场景，常见于小型工控设备、精密仪器舱、紧凑型动力单元的热管理环节，可在有限安装空间内实现定向气流引导，带走核心发热元件累积的热量，避免设备因长期超温出现性能衰减、元器件老化加速等问题。

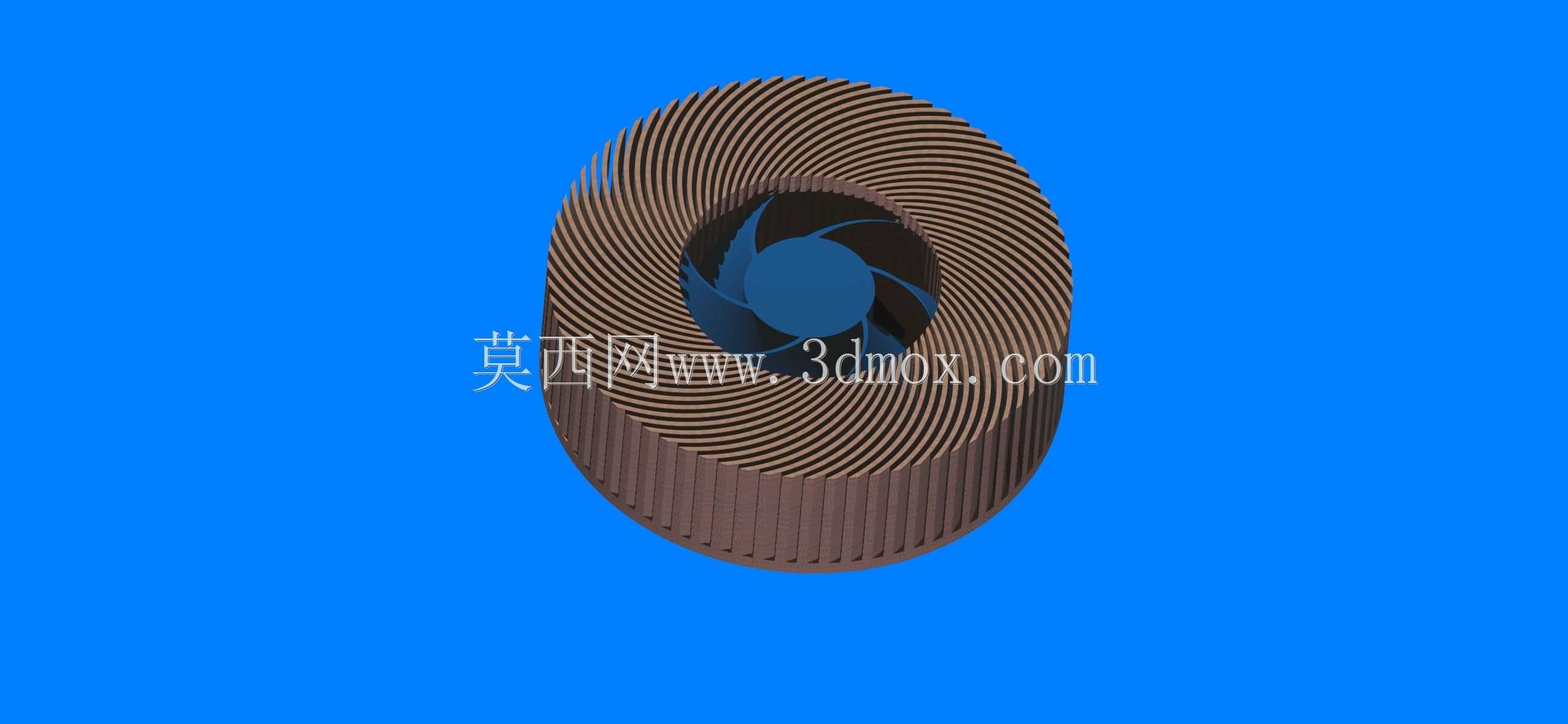

　　从结构设计逻辑来看，整体采用同轴嵌套布局，中心区域为离心式叶轮组件，叶轮叶片采用后倾式曲面设计，叶片弧度经过气流仿真优化，转动时可将轴向进入的气流沿径向甩出，减少气流在叶轮内部的紊流损耗，提升送风效率。叶轮外围嵌套的环形散热主体，外圆周面排布密集的轴向平行翅片，翅片沿圆周方向等距分布，翅片厚度与间距经过热传导效率与风阻的平衡计算，既保证足够的换热接触面积，又不会因翅片过密导致气流通过阻力过大，影响整体散热风量。散热主体的内圈与叶轮外缘保留均匀的径向间隙，间隙值控制在叶轮直径的千分之五范围内，既避免叶轮转动时与散热主体发生刮蹭，又能让叶轮甩出的气流直接冲击到散热主体的内圈壁面，再沿翅片间隙向外周扩散，最大化气流与散热翅片的接触时长。

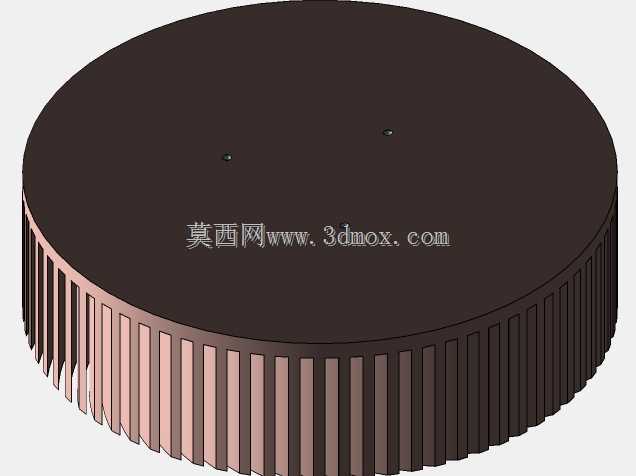

　　安装边界方面，整体结构为圆柱形同轴结构，底部预留平整的安装基准面，可通过圆周均布的安装孔位直接固定在发热元件的安装基板上，中心叶轮的转轴安装位与驱动电机输出轴采用标准孔轴配合，可适配常规微型直流驱动电机的安装尺寸，不需要额外设计转接结构。整体径向尺寸控制紧凑，轴向高度与径向直径的比例约为1:1.2，可适配安装空间局促的设备内部场景，不需要对原有设备的腔体结构做大幅改动即可完成加装。

　　实际使用过程中，驱动电机带动中心叶轮高速转动时，气流从叶轮中心的轴向进风口进入叶轮腔，在叶片的离心力作用下获得动能后沿径向流出，直接冲击环形散热主体的内壁，热量通过散热主体的基座传导到外周的密集翅片上，气流在沿翅片间隙向外流动的过程中，将翅片表面携带的热量带走，最终从散热结构的外周排出，形成完整的风冷散热循环。这种结构相比传统的轴流散热结构，在相同的安装直径下可获得更高的送风压力，适合在散热路径存在一定风阻的密闭设备腔体内使用，不会因为风阻过大出现风量骤降的问题。

　　设计过程中针对翅片的排布做了多轮迭代，最初的方案采用螺旋式翅片结构，虽然加工难度更低，但气流在螺旋翅片内容易形成旋流，导致部分翅片区域的气流流速过低，出现散热死区，最终调整为轴向直翅片结构，让气流沿翅片方向直线流出，减少气流在翅片间的能量损耗，提升整体换热均匀性。同时叶轮的叶片数量经过匹配计算，叶片数量与翅片数量避开整数倍关系，避免转动时出现共振噪音，提升设备运行的平稳性。散热主体的基座厚度根据热传导需求设计，保证核心发热面的热量可以快速均匀传导到所有翅片区域，不会出现局部热量集中的问题。
