方形轴流散热冷却风扇结构设计

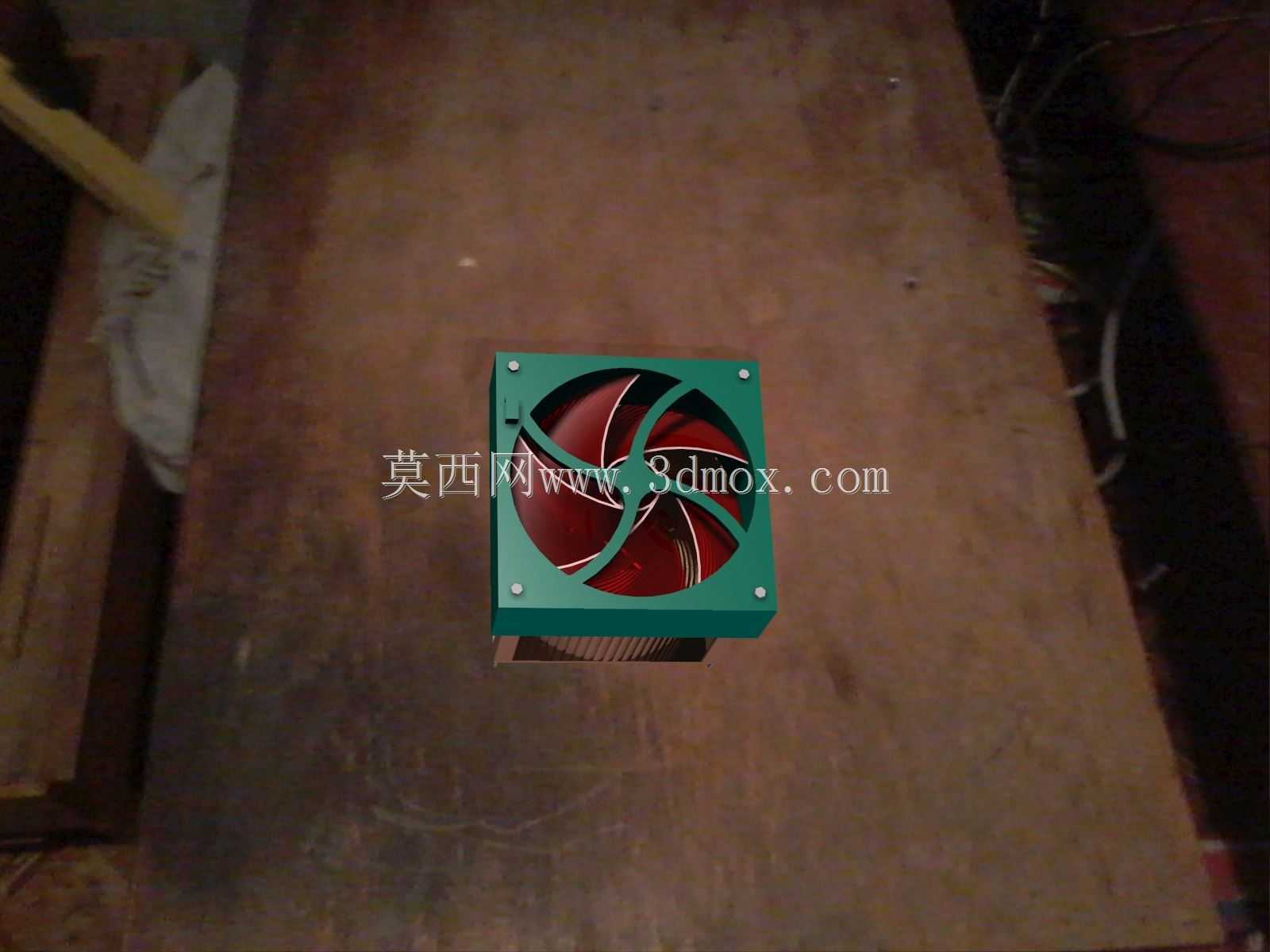

　　在工业控制机柜、台式电脑主机、小型工控设备、嵌入式计算模组的散热场景中，这类方形轴流冷却单元是最常用的主动风冷部件，核心作用是通过强制空气对流带走发热元件表面累积的热量，避免芯片、功率器件因结温过高触发降频、寿命衰减甚至热击穿故障。很多刚接触结构设计的工程师容易忽略风冷组件的安装边界匹配，实际选型和建模时，首先要确认安装孔位的中心距公差，这类标准80mm规格的方形风扇，四个角的固定孔通常采用M3或者自攻螺丝适配，孔位到外框边缘的距离要预留至少2mm的安装操作空间，避免螺丝装配时和侧边的钣金、塑料壳体发生干涉。从结构组成来看，这个冷却单元分为外框、叶轮、底部散热鳍片基座三个核心部分，外框采用方形直边设计，

　　相比圆形风扇能更好地贴合矩形安装面，减少边角处的漏风损失，进风侧的十字导流筋一方面可以加强外框的结构强度，避免运输或者安装过程中框体受挤压变形蹭到叶轮，另一方面也能对进风气流做初步整流，减少叶轮入口处的紊流噪音。叶轮采用七片后掠式弯叶设计，这种叶型相比直叶能在相同转速下获得更高的风压，同时降低叶片切割空气产生的高频噪音，叶片的前缘做了小角度倒角处理，能减少气流在叶片前缘的分离损失，提升送风效率。底部的铝制散热鳍片基座是和发热源直接接触的部分，建模时要注意鳍片的间距不能过小，否则容易积灰堵塞风道，一般鳍片间距保持在1.5-2mm之间，既能保证足够的散热面积，也能让日常使用中的灰尘随气流吹出，不需要频繁拆解清理。

　　基座和发热元件的接触面要保证平面度在0.1mm以内，实际装配时需要搭配导热硅脂或者导热垫填充微观间隙，降低接触热阻。设计时还要考虑风道的走向，这类吸风式安装（风扇贴在鳍片上方，将鳍片间的热空气抽出）比吹风式的散热效率高15%左右，因为吸风时气流在鳍片间的分布更均匀，不会出现中心区域风速过高、边角区域气流滞止的问题。很多新手建模时容易忽略风扇的接线出线位置，这个模型的出线槽设置在外框的侧边，实际安装时要确认出线方向和周边结构不冲突，避免线材被风扇叶轮卷入，或者被挤压破皮造成短路。另外外框的四个角做了小尺寸的沉台设计，固定螺丝锁附后螺丝头不会突出外框表面，能让风扇和安装面完全贴合，避免缝隙产生的振动噪音。在振动特性上，

　　叶轮做了动平衡校正，正常运行时的偏心量控制在0.05g以内，避免长期运行时轴承磨损加剧，同时也能减少共振对周边精密电子元件的影响。这类冷却单元的适用场景不局限于电脑散热，在小型变频器、伺服驱动器、LED照明电源、3D打印机热端散热等场景都能通用，只要安装孔位、供电参数、散热能力匹配即可替换使用。建模过程中需要注意叶轮和外框内壁的间隙控制在0.8-1.2mm之间，间隙过大会产生回流损失，降低风压；间隙过小则容易因为加工公差、热胀冷缩导致叶轮蹭到外框，产生异响甚至卡停。外框的材质通常采用阻燃ABS或者PBT塑料，能满足电子设备的阻燃要求，鳍片基座一般采用6063铝合金挤压成型，兼顾导热性能和加工成本。在做整机结构布局时，要注意冷却风扇的进出风侧不能有高阻抗的遮挡物，进风侧至少预留10mm以上的无遮挡空间，出风侧要保证热风能顺利排出设备外，避免热风在设备内部循环导致散热效率下降。
