多关节桌面教学演示机械臂结构设计

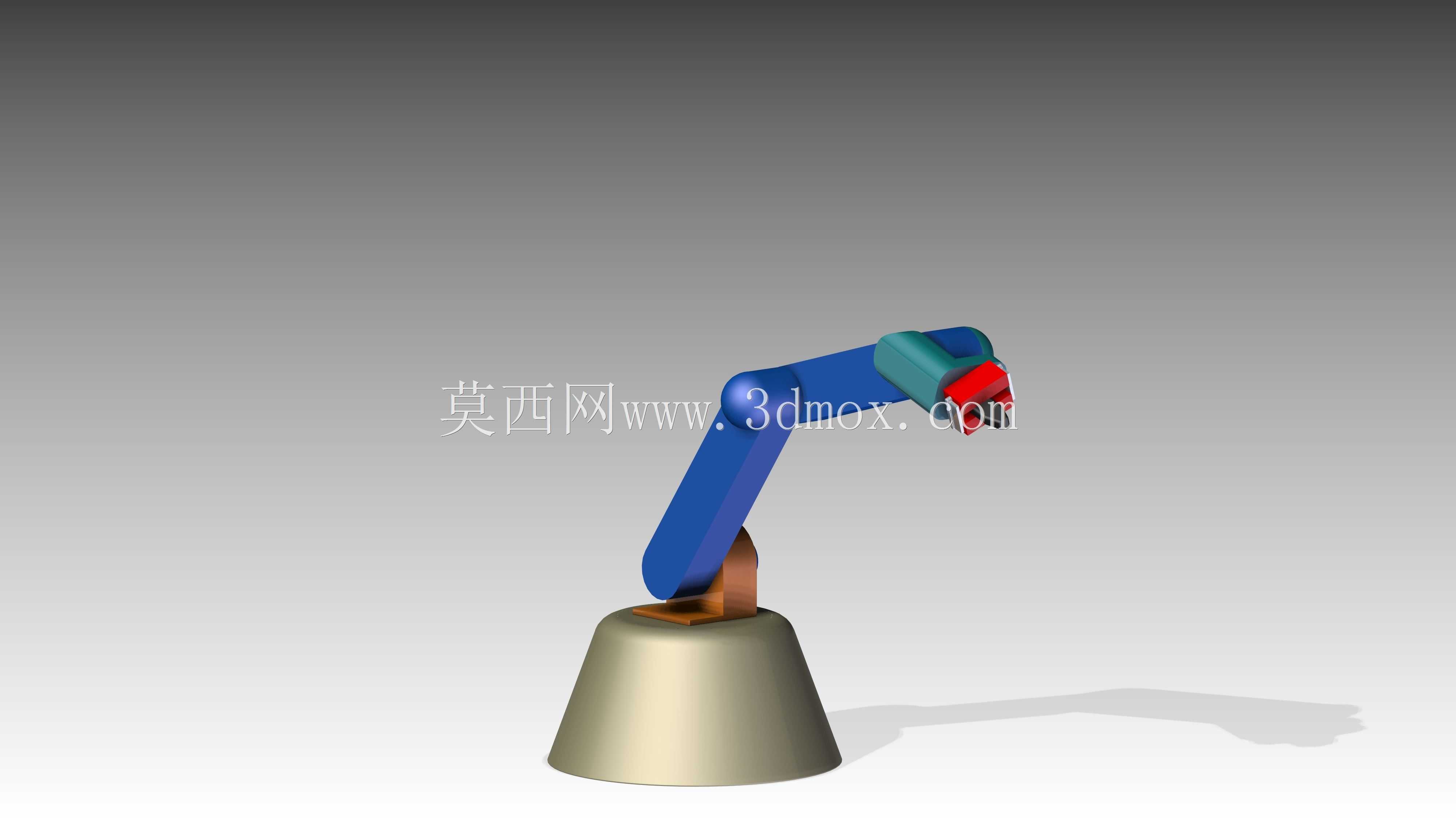

　　这款多关节机械臂的结构设计，最初是面向职业院校工业机器人实训课程的演示需求开发，同时也可适配小型桌面工位的轻载搬运、点位示教场景，比如电子元器件分拣工位的小件转运、实验室样品的定点转移这类负载不超过1kg的作业场景。从结构布局来看，整机采用基座落地固定的安装形式，底部为倒锥形配重基座，这种设计一方面可以降低整机重心，在大臂伸展到最大行程时避免倾覆，另一方面锥形结构的内壁可以预留出走线空间，将关节驱动的线束从基座内部引出，避免外部走线在关节转动时出现拉扯磨损。基座上方的腰转关节采用回转支撑结构，可实现360度水平方向回转，满足作业范围内的全角度覆盖需求，腰转关节的止口设计预留了标准安装孔位，

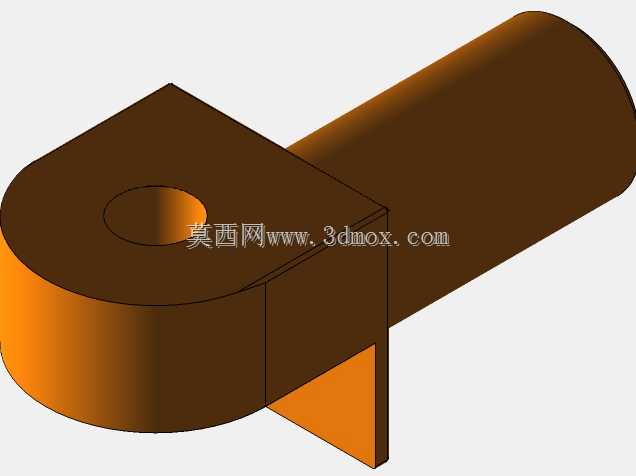

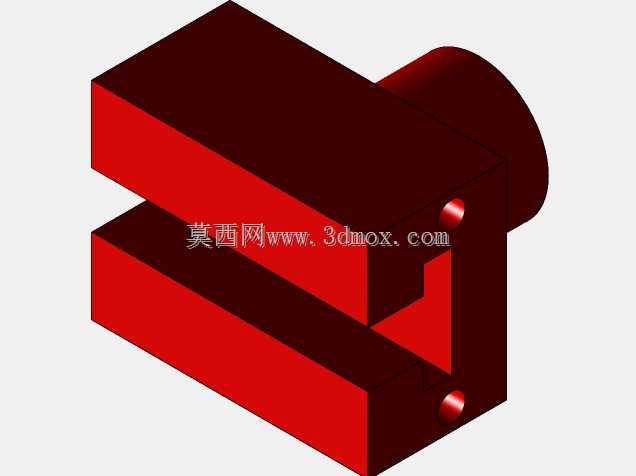

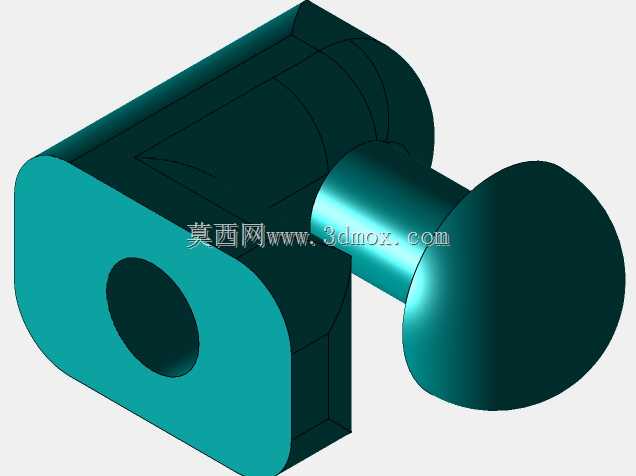

　　可直接固定在实训台桌面或者小型流水线的侧边支架上，安装边界的孔位间距适配常规工业铝型材的槽宽，不需要额外加工转接板即可完成固定。大臂部分采用单梁式结构，截面为带加强筋的矩形空心结构，在保证结构刚度的前提下尽可能降低自身重量，减少关节驱动的负载，大臂与腰转关节、小臂的连接位置都采用了嵌入式关节轴承座，轴承座与臂身的配合面设计了定位销孔，装配时不需要反复调整同轴度，即可保证关节转动的顺滑度，避免出现卡滞或者回转间隙过大的问题。小臂末端的执行器安装法兰采用标准接口设计，可根据不同作业需求更换夹爪、吸盘、演示用笔头等不同末端执行器，法兰的定位止口尺寸匹配通用小型末端执行件的安装标准，不需要额外定制转接件即可完成快换。从设计思路上，

　　这款机械臂没有追求过高的运动精度，而是优先考虑结构的易装配性和教学演示的直观性，所有关节的驱动安装位置都预留了足够的拆装空间，学员在实训过程中可以很方便地完成关节拆卸、轴承更换、线束排布等实操练习，不需要借助特殊的专用工具。整机的外形尺寸控制在桌面级设备的合理范围内，最大伸展半径下的臂展不会超过常规实训台的台面边界，基座的占地面积仅比A4纸略大，不会占用过多的工位空间，在安装时只需要保证基座固定面的平面度误差不超过1mm，即可保证整机运行时的稳定性，不会出现运行抖动的问题。关节处的限位结构采用物理硬限位与软件限位结合的设计，物理限位块安装在关节转动的极限位置，避免调试过程中出现超程碰撞导致的结构损坏，

　　每个关节的转动角度范围都根据实际作业需求做了合理限制，大臂的俯仰角度范围覆盖从水平抬升到竖直收拢的全区间，小臂的俯仰角度可配合大臂完成不同高度位置的点位到达，末端关节可实现执行器的姿态调整，满足不同角度的作业需求。在结构细节上，臂身的所有棱角位置都做了圆角处理，避免实训操作过程中出现磕碰划伤的问题，基座底部预留了走线孔，所有驱动线缆和信号线缆都可以从基座底部穿出连接到控制箱，保持设备外观的整洁，同时也避免线缆外露带来的安全隐患。这款机械臂的结构设计也可作为小型轻载工业机械臂的缩比验证模型，结构工程师在开发同类小型机械臂时，可以参考其关节布局、配重设计、安装接口的设计思路，根据实际负载需求调整臂身截面尺寸和关节驱动参数，即可快速衍生出适配不同场景的机型，比如应用在3C电子生产线上的小件搬运机械臂、或者应用在自动化检测设备上的样品移送机械臂，其核心的关节连接结构、基座配重形式都具备很高的参考价值。
