可折叠多刃星形手里剑结构设计

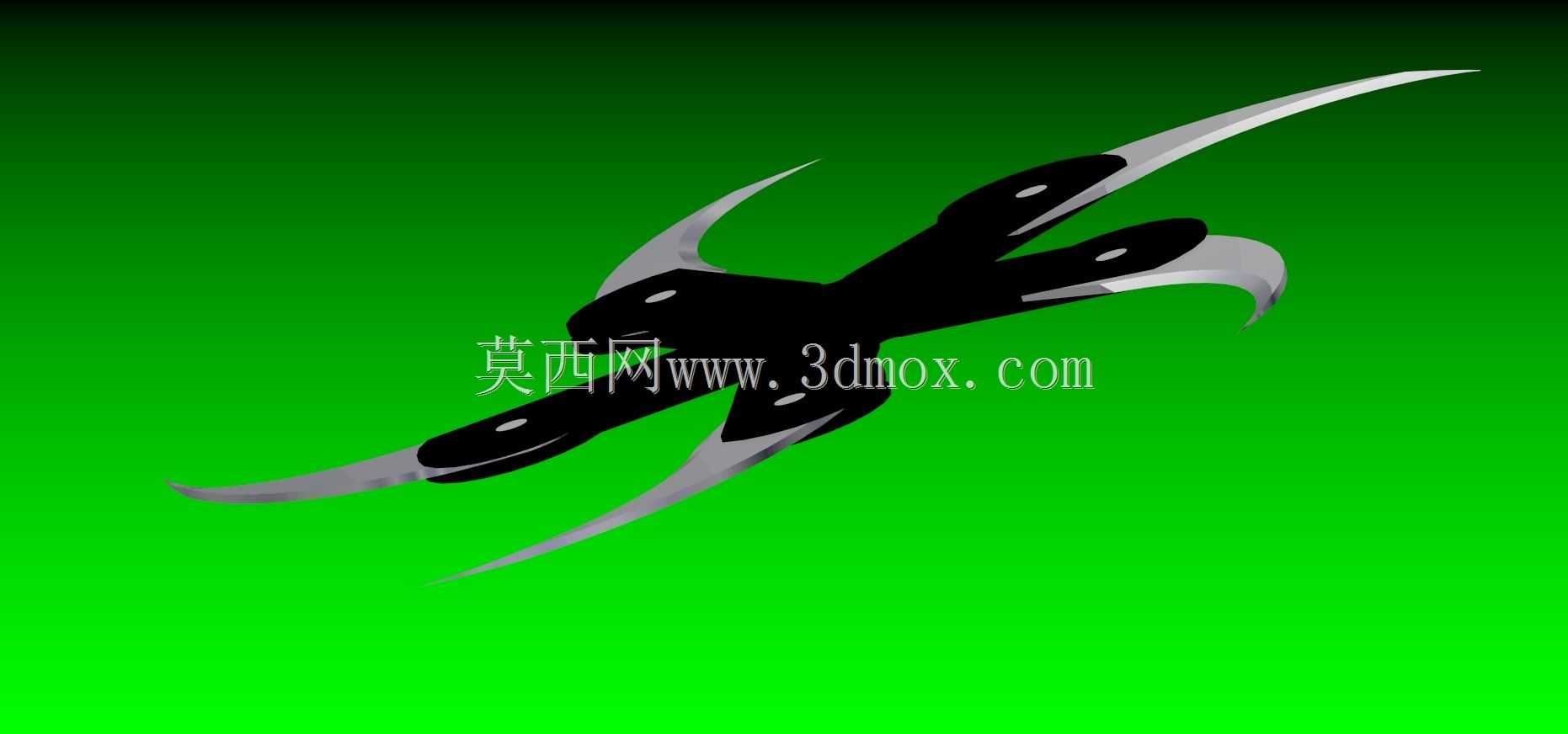

　　这款可折叠多刃星形构件的设计，最初是围绕便携收纳与快速展开的使用需求展开的，在结构设计阶段，首先要解决的是多刃片同步收合的同轴度问题，所有刃片的旋转轴孔都围绕中心定位座做等角度分布，单组刃片的旋转副采用间隙配合设计，既保证展开、收合过程中无卡滞，也避免间隙过大导致展开后刃片晃动。从实际使用场景来看，这类折叠式星形构件在收纳状态下，所有刃片都收合至中心环形护圈内侧，整体外轮廓为规整圆形，不会出现突出的尖锐边缘，方便随身携带或收纳在小型收纳盒中，不会剐蹭其他存放物品；展开状态下六片刃片同步向外摆出，形成对称的六角星形结构，每片刃片的重心都落在中心旋转轴的径向延长线上，旋转投掷时动平衡表现稳定，不会出现飞行轨迹偏移的问题。

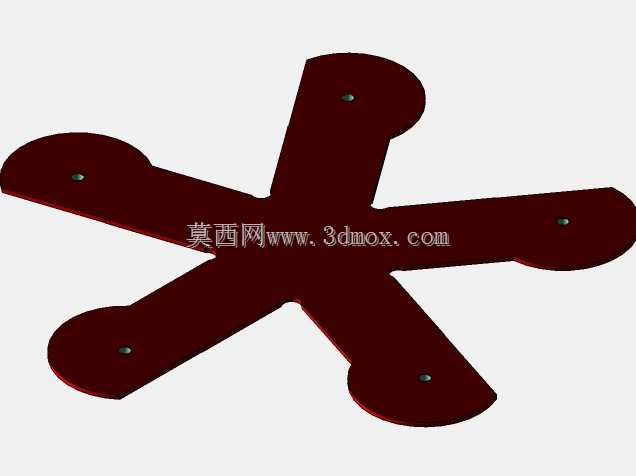

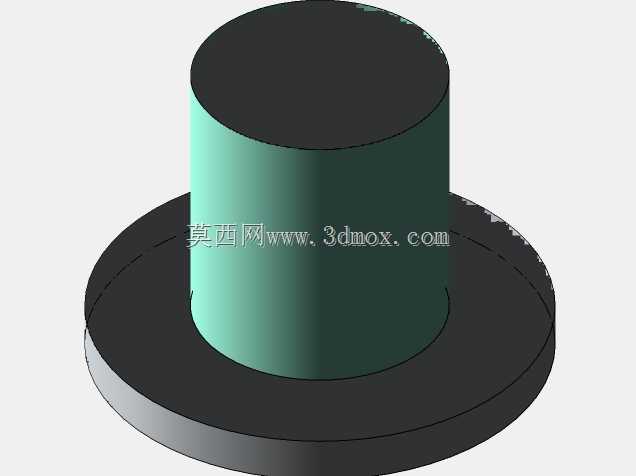

　　设计过程中针对刃片的限位结构做了多轮迭代，最初的方案采用刃片与中心座的硬接触限位，反复收合后容易出现接触面磨损导致限位角度偏移，后续优化为在中心座对应每个刃片的展开极限位置加装嵌入式定位凸点，刃片根部对应位置设计定位凹槽，当刃片摆动至展开位置时，凸点卡入凹槽实现到位锁定，不需要额外的锁止零件，既简化了整体结构，也减少了故障点。从安装边界来看，中心定位座的厚度与刃片厚度保持一致，收合状态下整体厚度不超过单刃片厚度的1.2倍，不会因为多层结构叠加导致整体厚度过大；中心轴采用铆接式固定，两端铆头做沉头处理，不会突出于构件两侧平面，保证旋转时两侧平面的平整度，减少飞行过程中的空气阻力。刃片的外形设计采用弧形过渡刃边，

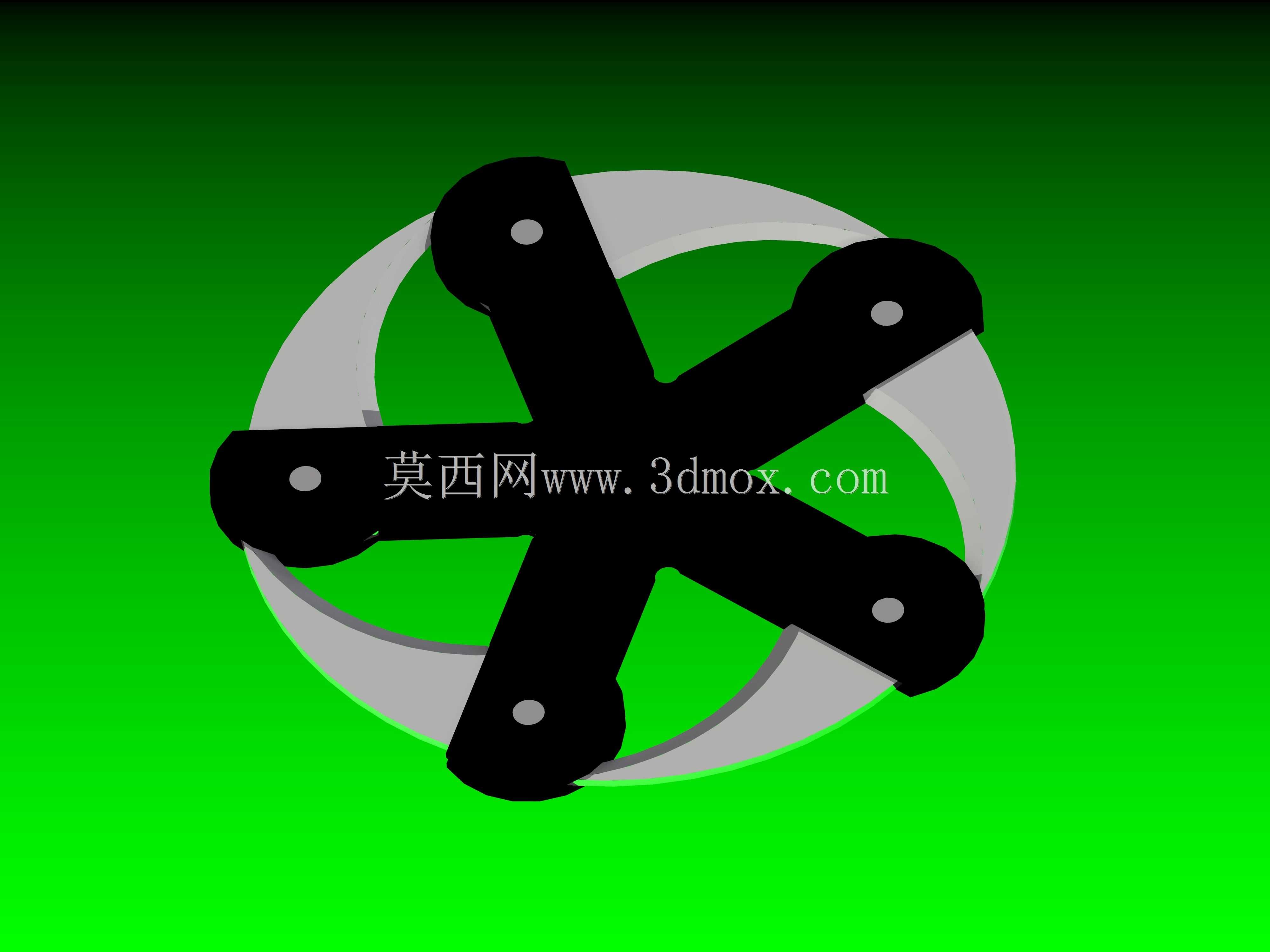

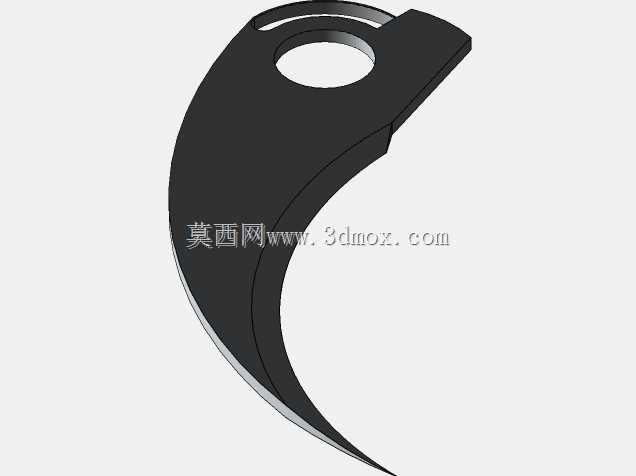

　　从根部到尖端的厚度做渐变处理，根部厚度最大保证结构强度，尖端做小圆弧钝化处理，避免加工和收纳过程中出现意外划伤，同时也保证旋转时的破风性能。每片刃片上的减重孔位置经过重心配平计算，确保单片刃片的重心落在自身旋转轴与中心轴线的连线上，避免展开后整体重心偏移，影响旋转稳定性。中心环形护圈的内径略大于收合状态下刃片组成的外圆直径，收合后刃片尖端不会突出护圈外沿，收纳安全性得到保障；护圈的外侧做圆弧倒角处理，握持时不会硌手，也方便快速取出展开。在结构传动逻辑上，六片刃片的旋转角度完全同步，只需要拨动任意一片刃片，就能带动所有刃片同步完成展开或收合动作，展开到位后依靠定位凸点的卡合力保持形态稳定，承受正常的投掷冲击力时不会出现意外收合的情况。

　　针对不同的使用需求，刃片的展开角度可以通过调整定位凸点的位置做微调，调整范围在5度以内，不会影响整体的对称结构，同时可以适配不同的飞行配重需求。整个构件的所有零件都采用钣金冲压成型工艺即可加工，不需要复杂的机加工工序，零件数量少，装配流程简单，只需要将六片刃片依次套入中心定位轴，再铆接固定中心轴和两侧护圈即可完成装配，量产一致性容易保证。在实际测试过程中，展开状态下从1.5米高度自由落体至硬质地面，刃片不会出现收合或变形的情况；收合状态下可以直接放入直径相当的圆筒收纳容器中，不需要额外的固定结构就能保持收合形态。刃片表面的处理采用哑光氧化工艺，既提升了零件表面的硬度，也不会因为反光影响使用，同时具备一定的防锈能力，适合在不同湿度环境下存放使用。
