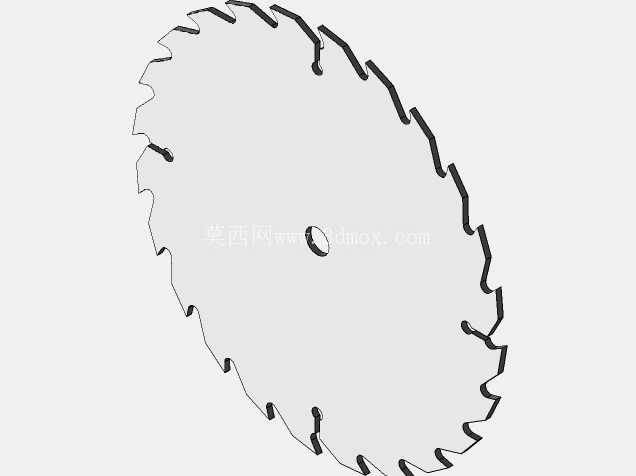

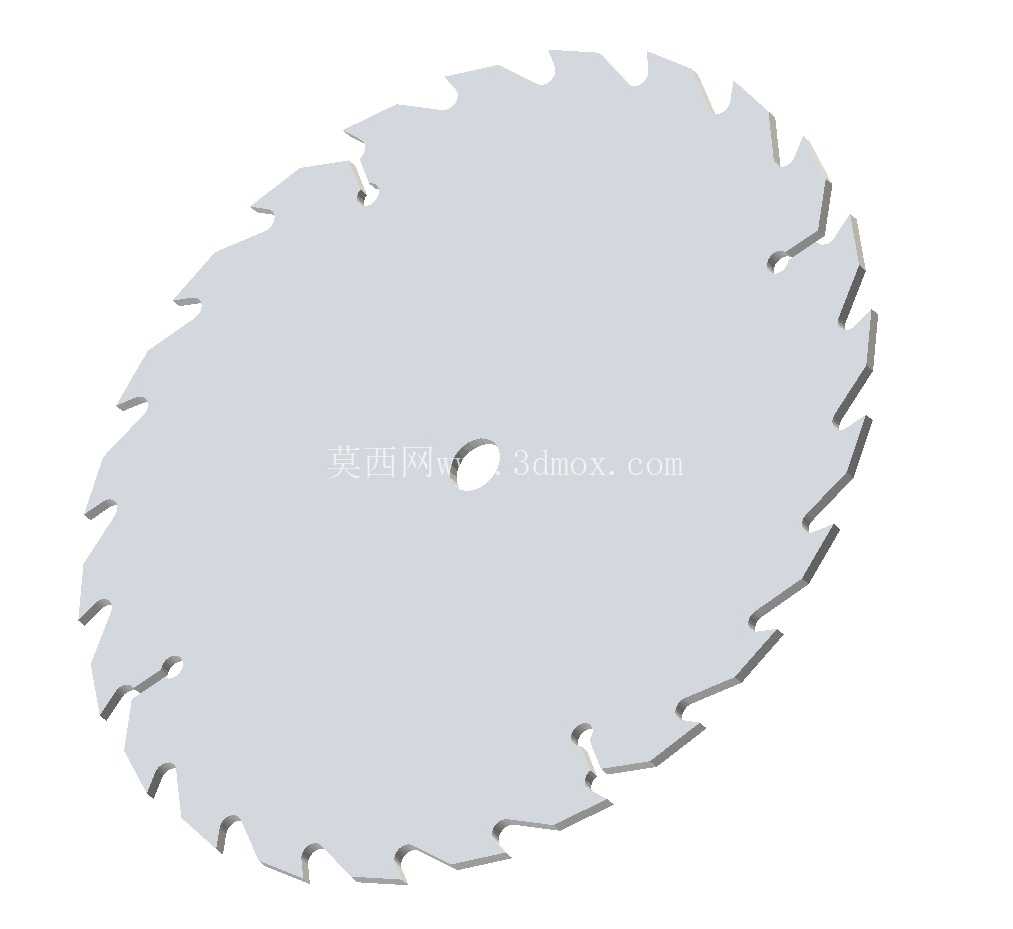

可参数化配置硬质合金圆锯片结构

做木工开料、金属型材切割设备的结构设计时，锯切组件的选型匹配往往是最容易卡进度的环节——不同加工场景下，待切材料的硬度、进给速度、单次切削深度差异极大，要是直接套用标准件锯片，要么出现排屑不畅卡锯、要么锯齿磨损过快换刀频繁，甚至会因为锯片刚性不足出现切削面崩边、走偏的问题。这套可配置的圆锯片结构，就是针对这类非标设备适配需求做的参数化设计，不用每次改锯片直径、齿数、齿形都从头画草图，调整对应参数就能快速生成适配不同工况的锯片模型，能省不少重复建模的时间。

从实际应用场景来看，这类圆锯片的覆盖范围很广，小到台式木工推台锯上用来切割密度板、实木板的小径锯片，大到金属型材下料机上切割铝型材、薄壁钢管的大直径锯片，都能通过参数调整生成对应结构。设计时最先考虑的是安装适配性，中心安装孔的尺寸是和设备主轴直接绑定的，常规台锯、型材切割机的主轴直径多在20mm到30mm区间，建模时把安装孔直径、孔位周边的加强凸台厚度设为可调整参数，能直接匹配不同设备的主轴安装公差，不用后期再单独改孔位做适配。安装孔周边的凸台结构不是多余设计，锯片高速旋转时，中心区域是应力集中的位置，适当增加凸台厚度能提升整体刚性，避免锯片高速转动时出现径向跳动，影响切削精度。

锯齿部分的设计是整个锯片的核心，齿形、齿数、齿槽深度直接决定切削效果。针对木材切削的场景，齿形多设计为左右交替的斜齿，齿槽深度稍大，方便木屑及时排出，避免木屑卡在齿槽里摩擦发热烧片；针对薄壁金属型材切削的场景，齿形会调整为梯平齿组合，齿数更密，齿槽深度稍浅，降低单齿切削受力，避免切割薄料时出现打齿、材料变形的问题。建模时把齿形角度、齿数、齿槽圆弧半径都设为可变参数，调整参数时锯齿会沿锯片圆周自动阵列，不用逐个绘制单齿结构，也能避免手动阵列出现的齿距不均问题。

锯片本体的厚度也是需要结合工况调整的关键参数，小径木工锯片厚度多在1.5mm到2.5mm之间，减少切削时的材料损耗；大直径金属切割锯片厚度会做到3mm以上，提升整体抗冲击能力，避免进给量稍大时出现锯片变形碎裂。锯片上的散热伸缩缝设计也做了参数化预留，沿圆周均匀分布的窄缝能抵消高速切削发热带来的热膨胀变形，避免锯片因为热胀冷缩出现翘曲，伸缩缝的数量、长度、末端的止裂圆孔尺寸都可以根据锯片直径调整，大直径锯片适当增加伸缩缝数量，能更好地分散热应力。

在做设备装配校验时，这套参数化模型能直接调整整体外径尺寸，匹配设备的锯片护罩安装边界，比如护罩内部最大容纳直径是300mm，就直接把锯片外径参数设为295mm，预留5mm的安全间隙，不用反复测量调整模型尺寸。锯齿的径向跳动公差、端面跳动公差在建模时也做了基准预留，中心安装孔的轴线作为基准面，所有锯齿的切削刃都和基准保持统一公差范围，后续导出工程图时能直接标注形位公差要求，指导生产加工。

很多设计人员做锯切设备时，容易忽略锯片的排屑空间预留，这套模型在调整齿形参数时，齿槽的容屑空间会随参数同步变化，比如切割软质木材时进给速度快，就把齿槽深度调大，增加容屑空间，避免排屑不畅；切割硬质金属时进给速度慢，就适当减小齿槽深度，提升锯齿根部的结构强度，避免断齿。另外，针对需要安装消音线的低噪音锯片场景，模型也预留了消音缝隙的参数调整位，能在锯片本体上生成交错的细缝结构，降低高速切削时的风噪和振动噪音，适配对噪音控制有要求的车间加工场景。

从加工工艺的角度考虑，模型的所有结构都做了工艺性优化，锯齿的切削刃预留了后角、前角的调整空间，能匹配不同硬质合金刀头的焊接工艺要求，锯片本体的材料多选用65Mn弹簧钢，建模时的厚度参数也对应了不同板材的常规供货厚度，不用额外定制特殊厚度的板材，降低加工成本。中心安装孔的公差带设为H7，能和设备主轴形成过渡配合，保证安装后锯片的同轴度，减少高速转动时的振动。
