三辐支撑式空气管路连接轮座结构

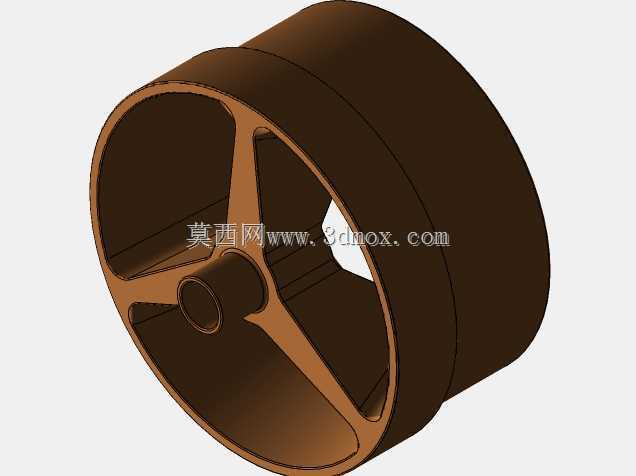

　　该结构件属于气动输送系统中的空气管路配套承载部件，主要应用在工业车间集中供气回路、除尘通风管路、小型空压机配套输气支路等场景中，承担管路端部的定位支撑、相邻管段的对接承托功能，区别于常规的平面法兰对接结构，该部件采用轮式辐条支撑构型，在保证结构强度的前提下大幅削减了整体自重，同时辐条间的镂空区域可作为管路走线、辅助卡扣安装的预留空间，适配多管路并行排布的紧凑安装场景。从结构设计逻辑来看，整体采用外圆内毂的对称布局，外侧为等壁厚的环形筒体，筒体轴向高度根据对接管路的插入深度设定，内壁预留均匀的配合公差带，可直接套入对应外径的空气管端部，无需额外加装转接衬套，筒体内壁边缘做了0.5mm的倒角导向，方便管路装配时快速对位，

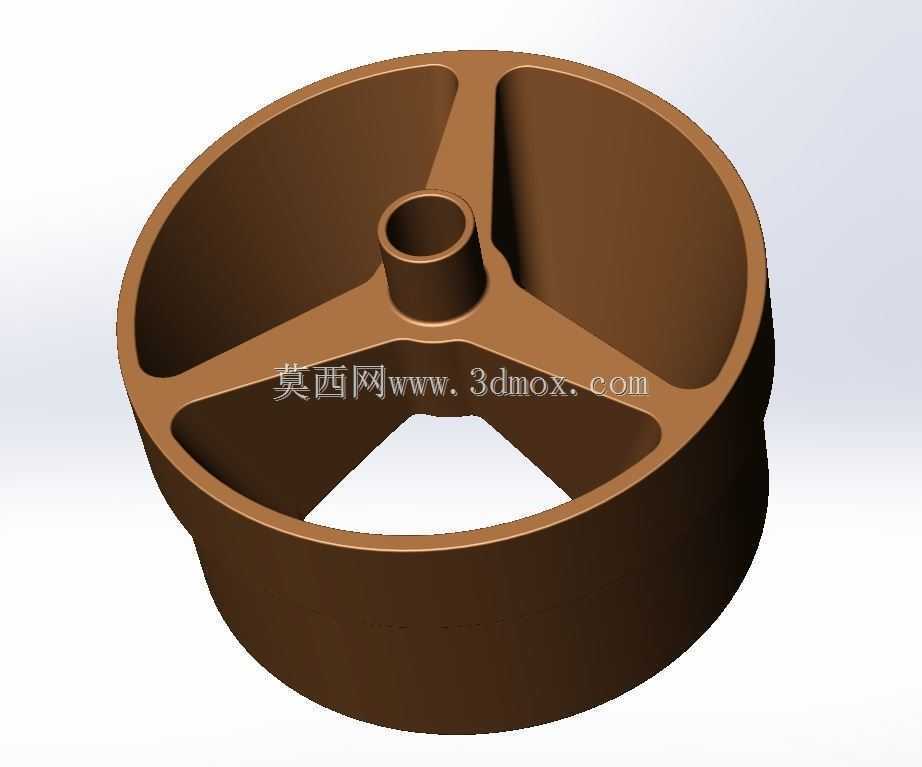

　　避免硬插造成的管壁刮损。中心位置设置凸起的圆柱形安装毂，毂体内开有同轴的贯通安装孔，孔位公差按照H7级精度设计，可穿入固定螺栓或定位销轴，将整个部件锁定在设备机架或墙面安装支架上，安装毂的凸起高度略高于辐条平面，装配时可与安装面形成贴合定位，避免辐条直接受压产生形变。连接外筒与中心毂的三根辐条采用等角度120°均匀分布，辐条截面为梯形渐变结构，靠近中心毂位置的截面厚度更大，向外侧筒体延伸时逐步收窄厚度，这种变截面设计既符合应力传递路径——安装固定后的载荷从中心毂通过辐条均匀分散到外侧环形筒体，避免局部应力集中造成的结构断裂，同时也减少了不必要的材料冗余，降低部件整体重量。辐条与外筒、中心毂的衔接位置全部做了R3-R5的圆角过渡，

　　不存在直角锐边，一方面可消除注塑或铸造加工时的应力集中缺陷，提升部件的抗疲劳寿命，另一方面也避免安装维护时锐边划伤操作人员。从安装边界尺寸来看，外侧环形筒体的外径根据适配的空气管通径匹配，常规适配DN80-DN120规格的通风输气管路，筒体的轴向宽度控制在管径的0.3倍左右，既保证足够的管路套接接触面积，防止管路受气压冲击脱落，又不会占用过多的轴向安装空间。中心安装孔的孔径根据常用的M8-M12固定螺栓规格设计，安装孔中心到外筒外壁的径向距离为部件的最大安装回转半径，选型时需确认安装位置的预留空间大于该半径值，避免与周边其他管路或结构件产生干涉。在实际应用中，该部件可替代传统的直角管支架+管卡的组合安装方式，

　　单个部件即可同时实现管路承托、端部定位、固定安装三个功能，减少了装配时的零件数量，降低现场安装的工时消耗。辐条间的镂空区域还可根据现场需求，穿入小型的信号控制线或细直径的辅助气路，实现多线路的集成排布，尤其适合空间紧凑的自动化设备内部气路布局场景。设计过程中针对部件的受力场景做了简化校核：当管路内通入0.8MPa额定压缩空气时，管路产生的轴向反冲力通过外筒传递到三根辐条上，每根辐条承受的剪切应力远低于常用工程塑料或铸铝材料的许用应力值，即使在1.2倍额定气压的过载工况下，结构也不会出现塑性变形。部件的所有配合面均采用拔模斜度设计，若采用注塑工艺加工，外筒内壁、安装孔内壁的拔模斜度控制在1°以内，既方便脱模，又不会影响装配配合精度；若采用金属铸造成型，可适当加大拔模斜度至1.5°，后续通过少量机加工即可保证配合面的尺寸精度。不同于常规的封闭式管接头结构，该三辐镂空结构不会遮挡管路内部的气流通道，不会增加气路的沿程阻力，同时镂空区域方便日常巡检时观察管路端部的连接状态，及时发现管路松动、密封老化等隐患，降低维护排查的难度。
