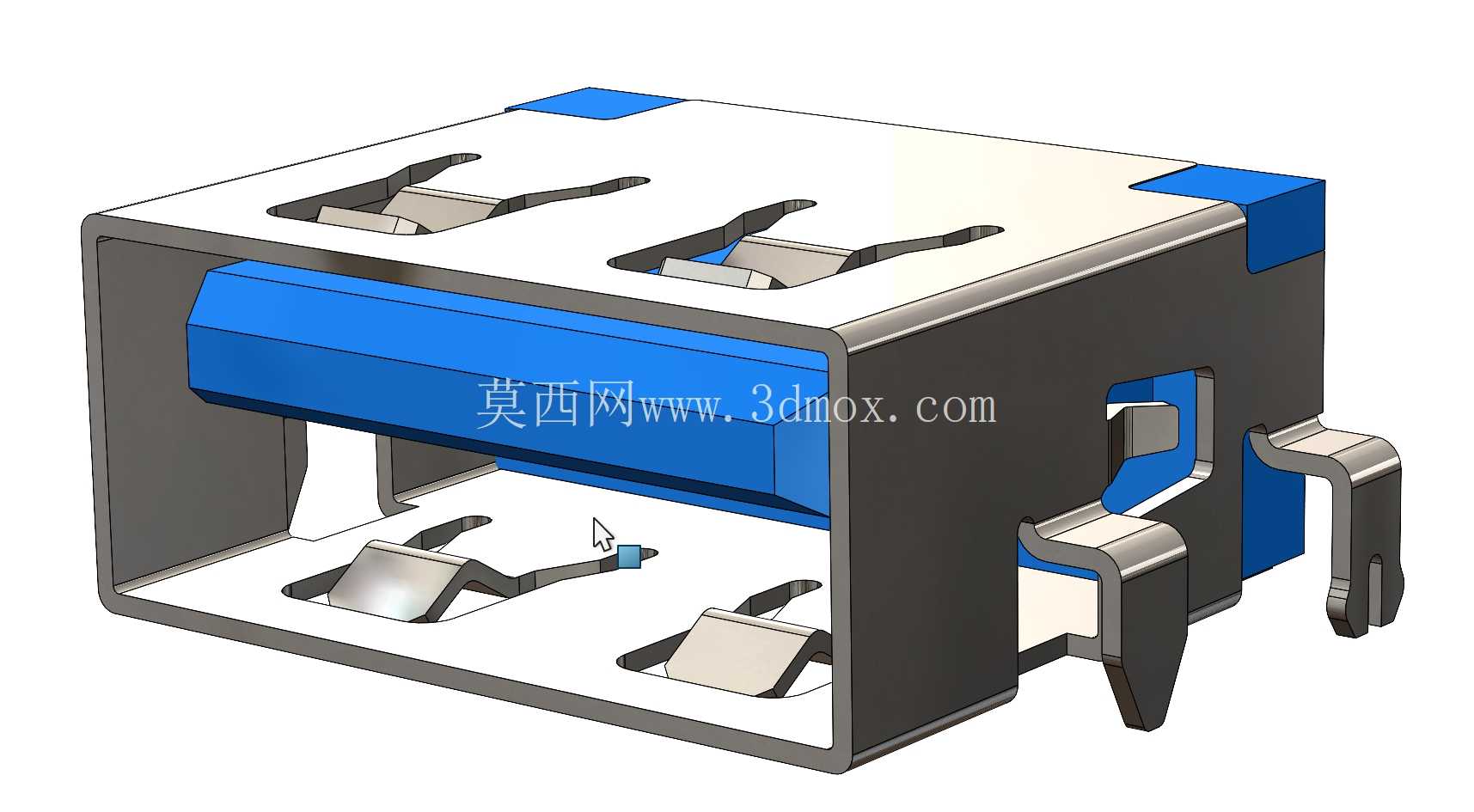

USB-A型24DS沉板式板端接口结构

项目分类:通讯工具类 发布时间:2026-02-28 ID:1141328
  • USB-A型24DS沉板式板端接口结构
  • USB-A型24DS沉板式板端接口结构

  在消费电子、工业控制设备的板级互连设计中,USB-A型接口是应用覆盖范围最广的有线互连部件之一,这款沉板W型结构的板端接口,主要针对设备内部堆叠空间紧张的应用场景设计,能够在保证标准USB公头插拔兼容性的前提下,最大限度降低接口在PCB板上的占用高度,适配超薄型终端设备的结构设计需求。从实际使用场景来看,这类接口广泛应用于便携式工控终端、轻薄型消费电子外设、嵌入式通讯模块、车载影音扩展接口等场景,承担USB2.0规范下的数据传输与低压供电传输功能,其沉板安装的特性,能够让接口外壳顶面与设备外壳表面的高度差控制在极小范围内,避免公头插入后突出设备外壳过多,影响设备整体外观协调性与结构可靠性。

  从功能特性上看,该接口采用四pin接触端子设计,端子接触区域采用弹性悬臂结构,公头插入时悬臂产生的正向接触压力能够保证接触电阻稳定在规范要求范围内,避免数据传输过程中出现接触不良导致的丢包、供电中断等问题;接口两侧设置的固定插脚,在SMT焊接时能够与PCB焊盘形成牢固的机械连接,承受公头反复插拔带来的侧向冲击力,避免接口因插拔受力导致焊盘脱落、端子移位。外壳采用金属冲压折弯成型结构,除了承担公头插入时的导向定位作用外,还能够形成连续的电磁屏蔽腔体,降低外部电磁干扰对内部差分信号传输的影响,同时屏蔽接口内部信号向外的电磁辐射,满足电子设备的电磁兼容性设计要求。

  在设计思路层面,这款接口的结构充分考虑了SMT量产工艺的要求,所有端子与外壳的共面度控制在0.1mm以内,能够适配全自动贴片生产线的吸嘴拾取、视觉定位、回流焊接全流程工艺要求,不需要额外的人工补焊工序,能够有效提升终端产品的组装效率。沉板结构的设计,是将接口主体部分沉入PCB板预先开设的安装槽内,仅保留公头插入的导向开口部分突出PCB板面,相比传统直插式或者表贴式平贴安装的USB-A接口,能够节省0.8-1.2mm的板面垂直方向空间,这对于厚度控制要求严苛的便携式设备来说,能够给电池、主板元器件预留更多的堆叠空间。从安装边界尺寸来看,该接口的主体宽度适配标准USB-A公头的插入尺寸,长度方向的沉板深度与PCB板厚匹配,安装时需要在PCB对应位置开设宽度与接口沉台部分过盈配合的开槽,开槽位置的公差控制在±0.05mm范围内,能够保证接口安装后不会出现左右晃动的问题;两侧固定焊盘的尺寸设计充分考虑了焊锡的爬锡空间,回流焊接后焊锡能够在焊盘与固定插脚之间形成饱满的圆角,提升机械连接强度。

  端子的排布严格遵循USB-IF规范的pin脚定义,电源pin与接地pin的宽度大于信号pin,能够承载更大的供电电流,满足USB2.0规范下500mA的供电要求,差分信号pin的长度与间距经过阻抗匹配设计,能够保证差分阻抗维持在90Ω±10%的范围内,减少高速信号传输过程中的反射与串扰。接口内部的塑胶主体采用耐高温工程塑料注塑成型,能够承受回流焊接时的高温冲击,不会出现高温变形导致端子移位的问题,塑胶主体与金属外壳之间采用卡扣结构固定,不需要额外的铆接工序,组装过程中能够快速定位,提升连接器本身的组装生产效率。接触端子的表面采用镀金处理,镀金层厚度满足插拔寿命要求,能够承受至少1500次的反复插拔而不出现接触电阻超标的问题,端子尾部的焊接区域采用镀锡处理,提升与PCB焊盘的焊接可靠性,避免出现虚焊、冷焊等工艺缺陷。在实际选型应用中,结构工程师需要重点核对接口的沉板深度与自身设备的PCB板厚、外壳开口位置的匹配度,避免出现公头插入不到位或者接口突出外壳过多的问题,同时需要在PCB布局时,在接口周围预留足够的焊盘空间与工艺边,避免贴片生产时出现干涉问题。
