10mm内螺纹杆端关节轴承结构设计

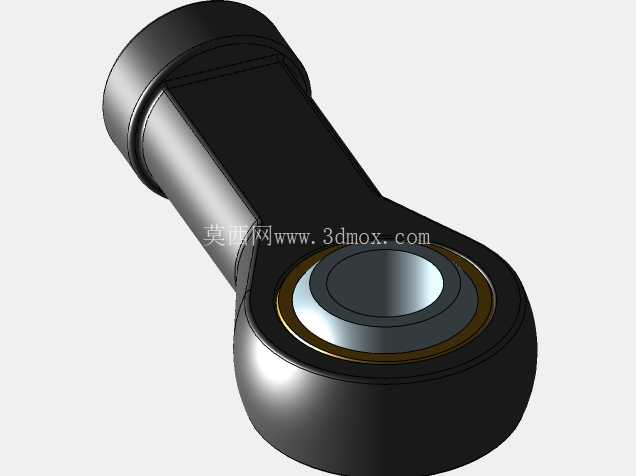

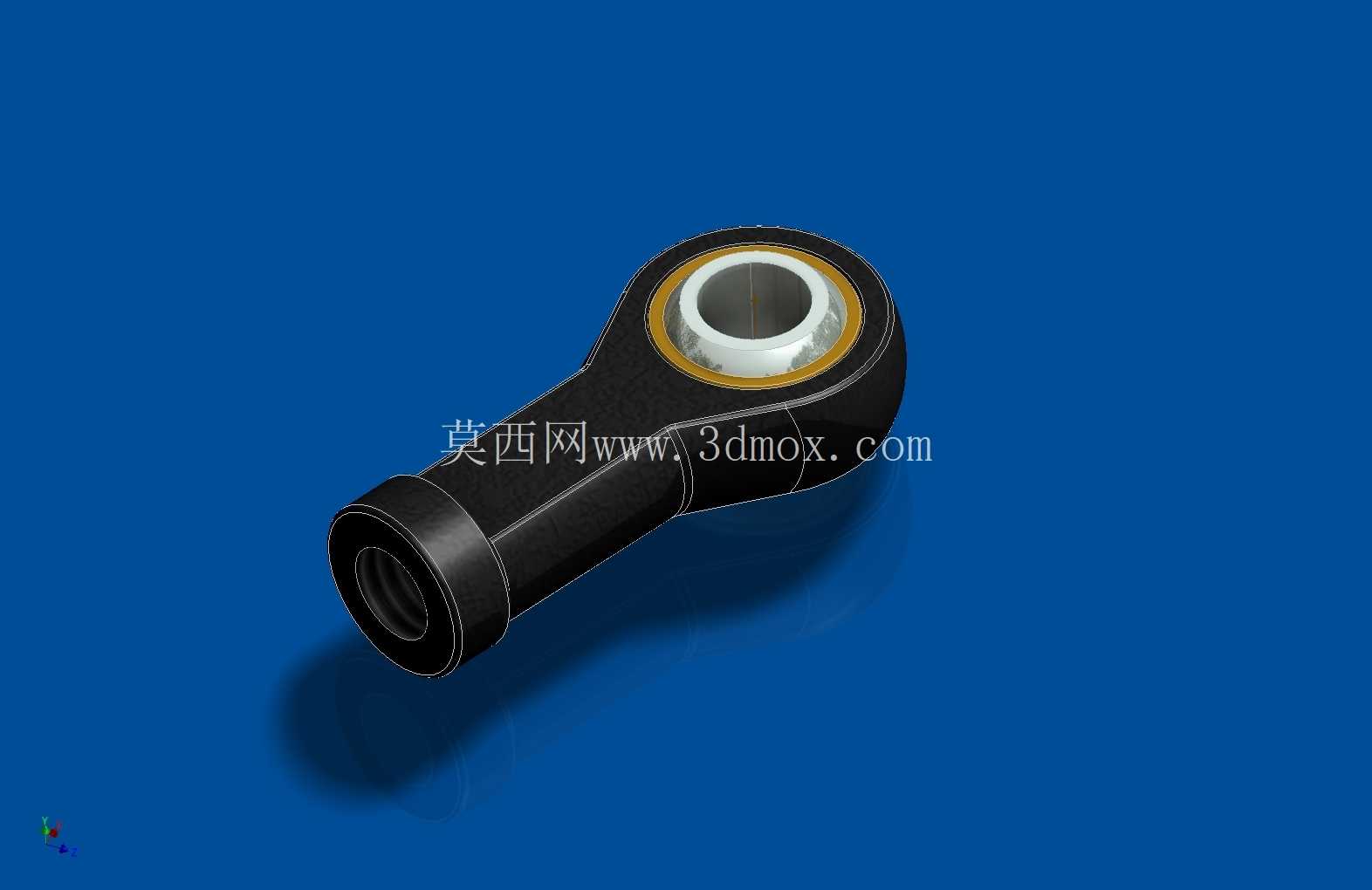

　　在自动化生产线连杆传动、工程机械操纵机构、农用设备悬挂调节、物流设备转向连接等需要小角度摆动、往复铰接传动的场景中，内螺纹杆端关节轴承是应用频次极高的连接件，这类零件需要同时承受径向载荷与一定的轴向载荷，同时补偿连接副之间的角度偏差，避免刚性连接带来的应力集中问题。这款10mm内螺纹规格的杆端轴承，采用杆体与轴承外圈一体化的结构设计，区别于分体组装式杆端轴承，一体化杆体在承受交变载荷时不存在连接松动风险，更适合振动幅度较大的工况使用。从结构设计逻辑来看，建模过程中首先确定内螺纹端的安装边界，内螺纹规格为M10，杆体外径与螺纹大径匹配，杆部长度根据常规安装空间设定，保证螺纹旋合长度不低于螺纹公称直径的1.2倍，满足螺纹连接的强度要求，避免螺纹滑牙失效。轴承端的外圈采用带自润滑衬层的结构，内圈为球面结构，可实现绕中心任意方向±6°范围内的角度偏转，能够补偿安装过程中两连接件之间的同轴度误差，以及设备运行过程中因结构变形产生的位置偏移，减少附加载荷对传动系统的影响。

　　设计时将主体杆身、座圈、轴承内圈拆分为独立的建模特征，一方面方便后续根据不同载荷需求调整各部分的尺寸参数，比如重载工况下可以加大杆身直径、增加轴承外圈壁厚，轻载工况下可以做轻量化减重处理；另一方面独立特征也方便后续工程图导出时拆分零件明细，匹配实际加工的工艺拆分需求。从安装适配性来看，杆端的外螺纹？不，是内螺纹孔可以直接与带外螺纹杆端的调节螺杆连接，通过螺纹旋合长度可以微调两连接件之间的中心距，方便设备装配时的间隙调整，轴承内圈的内孔直径与螺纹公称直径匹配，可通过销轴与被连接件实现铰接，销轴安装时可选用开口销或者轴端挡圈做轴向固定，保证连接可靠性。

　　在实际选型应用中，这类杆端轴承常用于气动元件的活塞杆端连接、摩托车后减震悬挂连接、自动化设备的门体铰接、健身器材的活动关节连接等场景，不同场景下对轴承的载荷等级、润滑方式要求不同，这款模型的结构预留了衬层厚度调整空间，可根据使用场景替换不同材质的自润滑衬层，比如低速重载场景选用铜基镶嵌石墨衬层，高速轻载场景选用聚四氟乙烯纤维衬层，无需改动整体外形尺寸即可适配不同工况需求。建模过程中对球面配合部分做了间隙配合的公差预留，内圈球面与外圈衬层之间保留0.02-0.05mm的配合间隙，保证摆动时无卡滞，同时避免间隙过大导致的传动冲击，杆身部分做了过渡圆角处理，避免应力集中在杆身与轴承外圈的连接位置，提升零件的疲劳强度。

　　外形尺寸方面，轴承端的外圈外径、杆身长度、内螺纹深度都按照行业通用的标准尺寸设计，可直接替换同规格的标准件，无需调整周边连接件的安装尺寸，降低设备改造成本。对于三维建模从业者而言，这类零件的建模重点在于球面配合的精度控制，以及螺纹特征的简化处理，实际工程应用中螺纹不需要做详细的牙型建模，采用装饰螺纹线即可满足装配需求，同时减少模型的数据量，提升大装配体的运行流畅度；而球面配合部分需要保证球面的轮廓度公差，避免装配时出现干涉或者间隙过大的问题。在设备维护层面，自润滑式的杆端轴承无需定期加注润滑脂，减少维护工作量，适合安装位置不便操作的工况，而带油嘴的结构可根据需求在杆身位置增加油嘴安装孔，适配需要定期润滑的重载工况，这款基础模型可通过特征编辑快速完成不同变体的衍生设计，覆盖更多应用场景。
