扬声器样式被动除湿水生成器设计

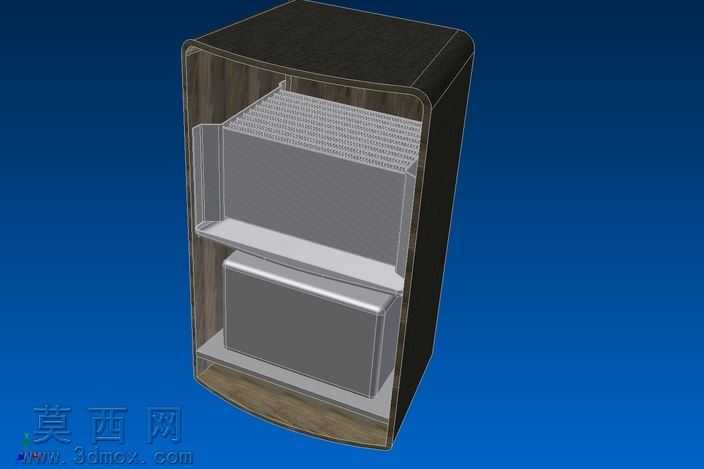

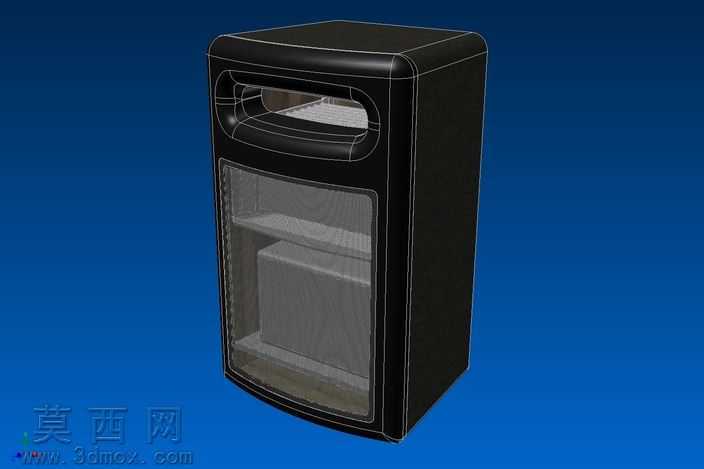

本作品为采用扬声器外观样式设计的被动除湿型水生成器三维模型，整体建模过程围绕外观拟形与功能结构落地展开，首先通过多边形基础建模搭建立式长方体的主体轮廓，对顶部取水区做内凹弧形开孔处理，边缘做双道圆角过渡模拟扬声器的出声网罩边框质感，正面上半部分复刻扬声器单元的椭圆形凹陷造型，下半部分设置带透明视窗的储物舱结构，视窗边缘做弧形收边处理，整体外轮廓的所有直角棱边均做统一半径的圆角倒角，弱化工业设备的生硬感，匹配俱乐部、酒吧等休闲场景的陈设需求。材质渲染阶段，主体外壳采用哑光黑色磨砂塑料材质，调整粗糙度参数至0.7、反射强度0.15模拟硬质家电外壳的细腻磨砂质感，正面视窗采用半透明烟灰色PC材质，设置轻微折射参数与10%的反射率，还原透明舱门的通透视觉效果，内部层架与储水容器采用浅灰色哑光食品级塑料材质，和黑色外壳形成清晰的视觉层次，背景采用纯蓝色渐变背景搭配底部弱阴影，突出模型本身的结构细节。结构设计上参考汽车散热系统与冰箱压缩机制热散热逻辑，内部设置矩阵式冷凝散热鳍片组，增大空气与冷凝面的接触面积，顶部的滴盘采用可回收塑料材质设计为可拆卸结构，方便定期清洁维护，储水容器设置在舱体下半部分的独立储物空间内，可根据使用需求更换不同容量的定制储水容器，设备整体散热风道采用上进下出的循环路径，利用冷热空气密度差实现被动空气流动，无需额外配置高功率风机即可完成空气冷凝集水，整套散热矩阵的有效换热面积约为2平方米，可在指定温湿度环境下实现稳定的空气取水与除湿功能，整体结构设计充分复用现有成熟的散热部件生产工艺，无需开制特殊模具即可实现量产，部件回收难度低，具备较好的环保属性与场景适配性。
