自行车iBike概念旋转锁紧塞结构设计

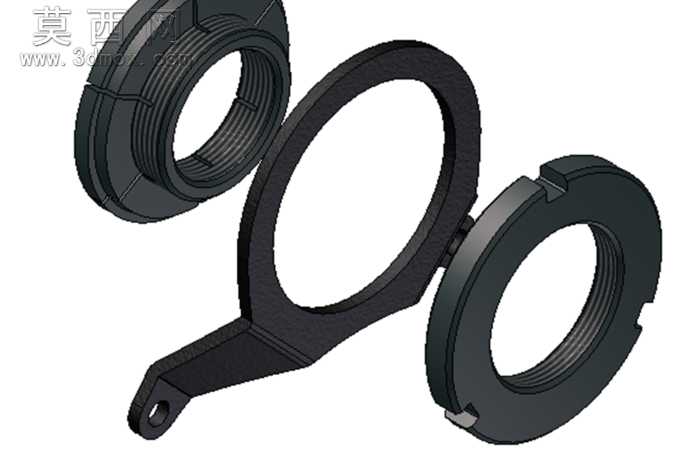

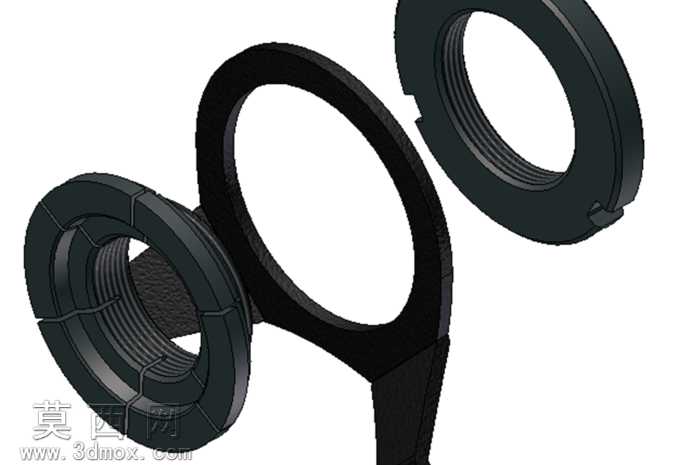

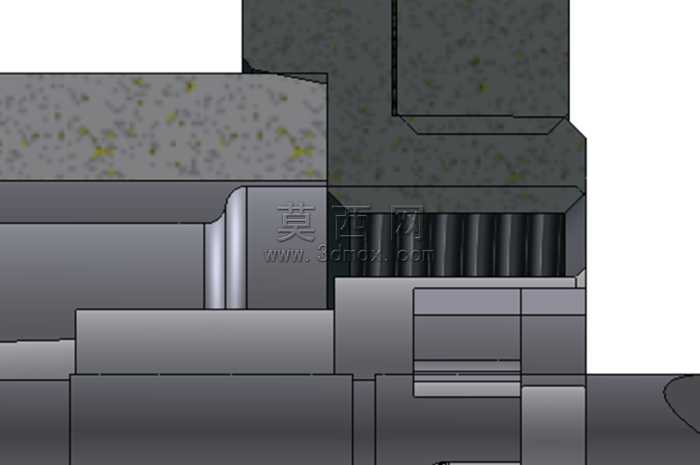

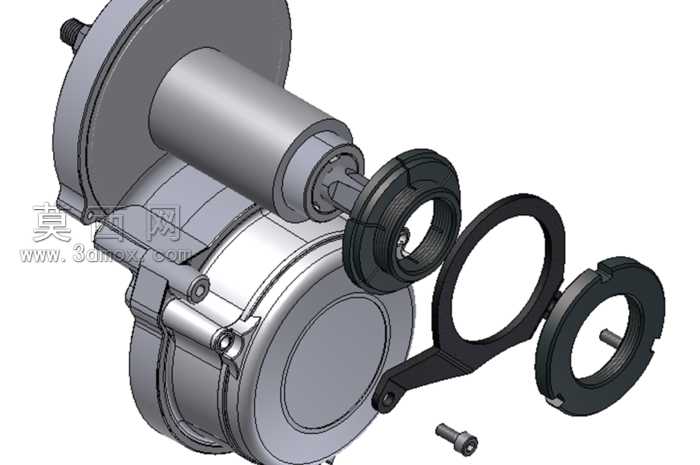

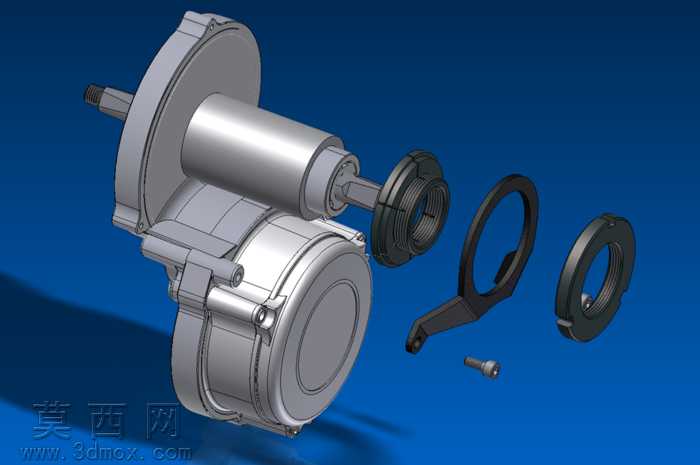

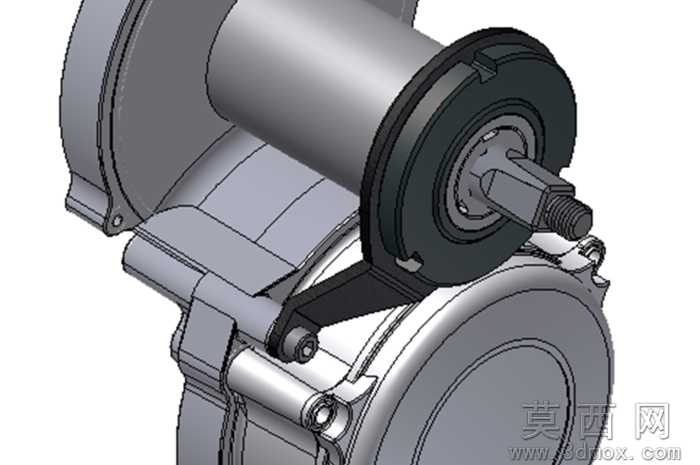

本作品为自行车配套的概念旋转锁紧塞三维设计，整体通过三维建模软件完成全参数化零件建模与整机装配，渲染阶段采用深蓝色渐变背景突出金属部件的质感，对铝合金主体赋予哑光银金属材质，对密封胶圈、锁紧拨杆赋予黑色哑光橡塑材质，对紧固螺丝赋予镀锌亮面金属材质，通过光影渲染清晰呈现各零件的装配关系与结构细节。整套结构共分为内嵌锁紧环、吊架支架、锁紧螺母三个核心部分，建模过程中严格遵循机械装配的公差配合逻辑，对各零件的配合面做了精准的尺寸约束，保证装配后无干涉、可实现预期的锁紧动作。设计思路上摒弃了传统底部支架靠武力反力固定到自行车车架的方式，为内嵌锁紧环同时设计内螺纹与外螺纹结构，将其做分段式处理赋予结构足够的灵活性，安装时将部件旋入主轴房屋拧紧后即可收紧实现对底部支架的锁紧；在内环上设计适配的凹进避让结构，安装到位后可与底部支架的凸台完全贴合，大幅提升结构连接的牢靠程度。吊架支架在常规同类产品结构基础上做了优化，适当加大了外径尺寸与通孔规格，使其可坐落到锁定环肩上，与中心线对齐后可与自行车车架安装在同一平面，保证安装后整体的同轴度与结构稳定性。锁紧环节设计了两种可实现的锁紧方案，第一种是在吊架支架上设计适配的衣领节结构，拧紧锁紧螺母时可迫使结构扩大部分，压缩后牢牢抱紧底部支架；第二种是在气缸节上的锁紧螺母定位圈设计锥形结构，通过拧紧锁紧螺母压缩到底部支架环的扩大部分实现锁紧。建模时针对市面上常见的41mm、44mm直径的车架管径做了适配设计，可通过调整结构大小适配较大管径，搭配shim垫片即可适配更小管径的锁定圈，同时在锁紧带上设计圆环防刮结构，可避免安装使用过程中油漆被刮蹭损坏。整套结构的核心优势在于安装后完全隐藏于车架内部，理论上可适配所有自行车类型，不依赖于车架的特殊结构，具备极强的通用性，各零件的结构细节均通过三维建模做了运动仿真验证，可顺畅完成旋转锁紧、解锁的全套动作，无结构卡滞与干涉问题。
