船用舱内淡水生成除湿集成系统设计

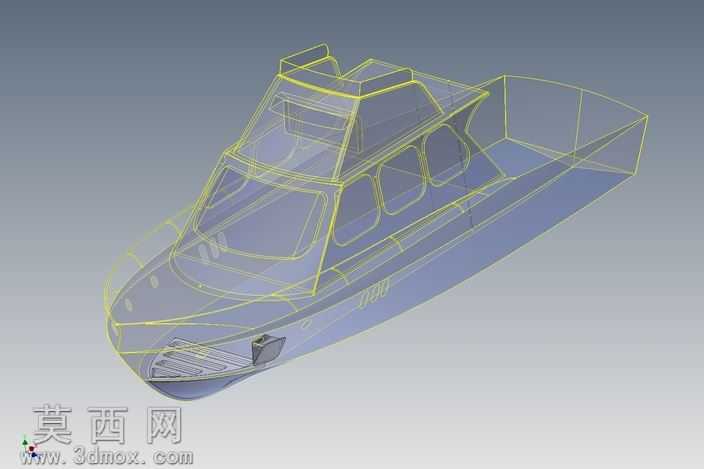

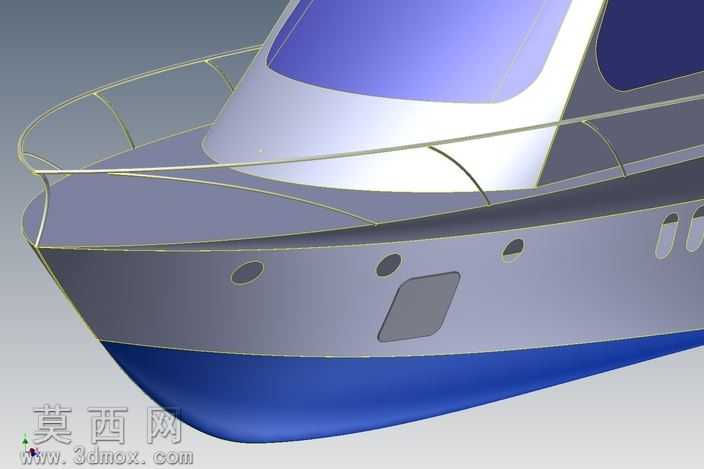

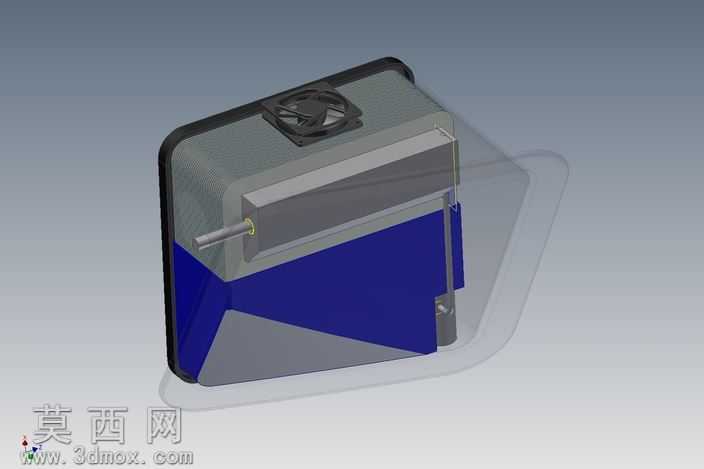

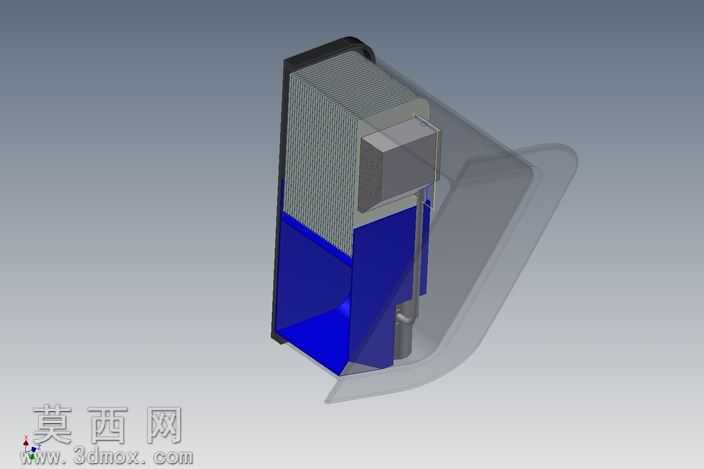

本作品为适配小型船舶舱内安装的集成式水生成-除湿系统三维建模成果，建模过程中严格遵循船舶舱内有限空间的安装约束，整体结构尺寸基于6㎡矩阵设计基准完成参数化搭建，所有部件的装配间隙、安装位均预留了实船布置的操作余量。模型外观渲染采用分层材质表现，船体适配段做了哑光金属漆面处理，上部舱室衔接部分使用半透明钢化玻璃材质模拟舷窗结构，下部船体接触区域做了防滑耐腐的船用涂层质感表现，光影渲染还原了船舶户外受光的真实明暗层次，金属部件的边缘倒角、结构接缝均做了精细化处理，无破面、穿模等建模瑕疵。结构设计上，系统核心由水冷接触冷却结构、NBD纳米引流阵列、冷凝水收集矩阵、过滤储水单元、风道组件五大模块组成，冷却结构外置的定位鳍片在增大换热接触面积的同时，兼顾了舱内空气的导流作用，类似鱼鳍的仿生造型可在紧凑空间内最大化换热表面积，让流经的湿空气快速达到露点温度完成冷凝。冷凝路径设计上，湿空气经舱室进风口进入后，先经过前置滤网滤除浮尘，再流经低温冷却阵列完成水汽凝结，凝结水经导流槽汇入纸质过滤盒，滤除杂质后定向输送至储水罐，全程风道做了密封绝缘处理，避免舱室冷气流失与冷凝水渗漏。系统额外设置了可回收材料的快拆结构，所有接触水的部件均采用食品级兼容材质建模，核心换热组件支持重复使用或回收再造，匹配船舶全生命周期的使用需求，低功率运行的结构设计无需占用船舶主供电回路的大额功率配额，仅需接驳舱内常规生活供电即可实现每小时18L的理论淡水提取率，同时可完成舱内空气的除湿作业，解决小型船舶长时间航行时的淡水储备与舱室潮湿问题。建模过程中对所有管路接口、手动/自动阀门的装配关系做了运动仿真验证，确保阀门启闭、管路通断的逻辑符合实船使用要求，整体结构无冗余设计，所有部件均可适配现有船舶的舱内安装标准，无需对船体结构做额外改造即可完成部署。
