日星iBike旋转瓶塞锁紧连接结构

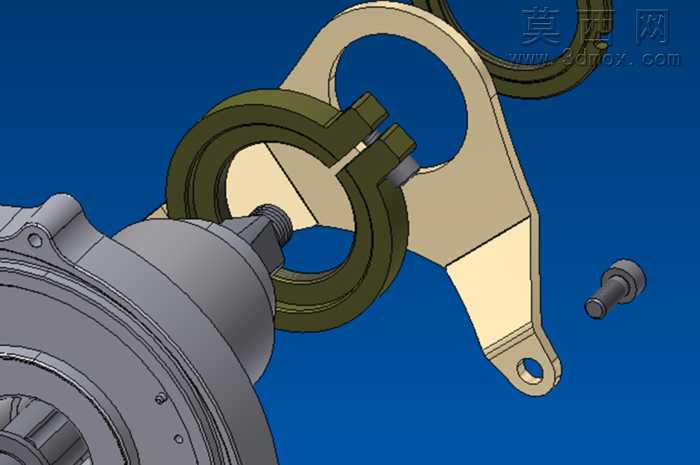

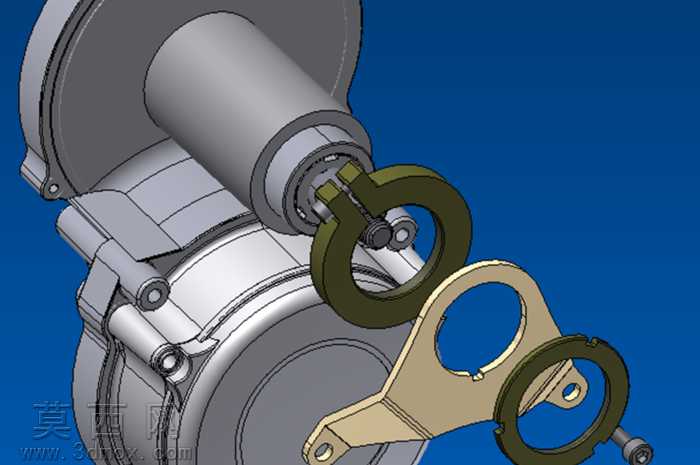

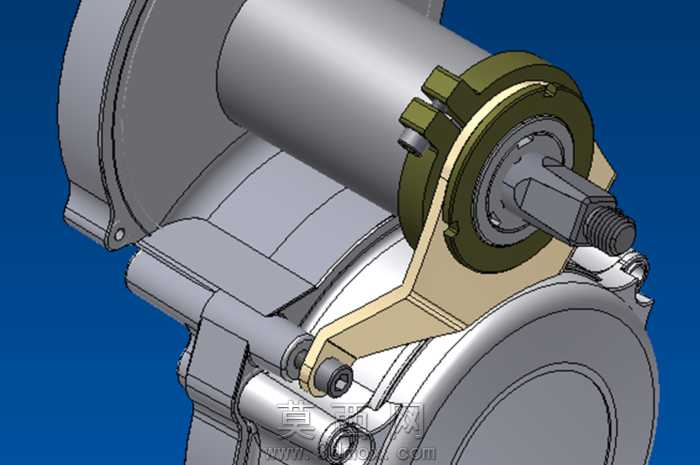

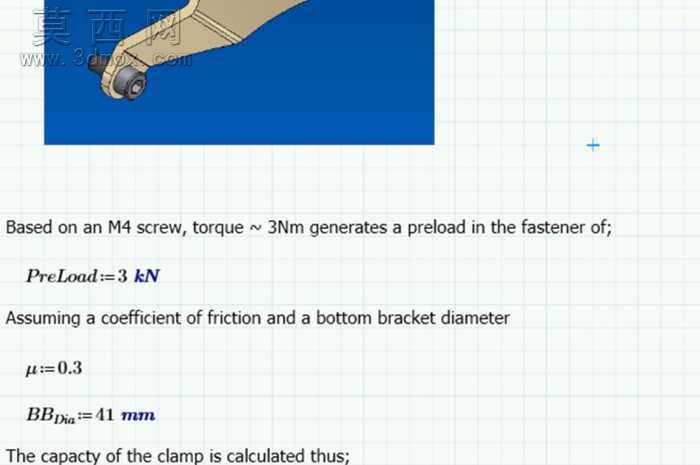

本作品为适配主轴房屋安装场景的旋转瓶塞锁紧连接结构三维模型，建模过程严格遵循机械装配逻辑，对所有零件的配合公差、安装间隙进行了参数化设定，确保虚拟装配状态下无干涉、无错位，完全符合实际机械加工与装配的工艺要求。模型采用分层建模逻辑，将整体结构拆分为夹紧环、吊装支架、锁紧螺母三个独立功能模块，每个模块单独完成特征建模后再进行总装配，既保证了单个零件的结构完整性，也清晰呈现了各部件之间的装配关系与运动逻辑。渲染阶段针对不同零件的材质属性进行了精细化区分，金属结构件采用哑光钢材质参数，还原冷轧钢材的磨砂质感与金属反光特性，锁紧配合部位采用军绿色硬质阳极氧化材质表现，支架部位采用米黄色硬质合金材质呈现，背景选用高对比度深蓝色，突出机械结构的轮廓层次与装配细节，所有倒角、螺纹、凹槽等细微结构均做了渲染强化，清晰展现零件的加工特征。结构设计上，夹紧环采用拆分式结构适配主轴房屋的中心孔，夹紧螺丝贯穿主轴房屋与底部支架实现定位，旋入到位后可提供稳定的锁紧力；夹紧环244位置设计有3毫米深度的凹进处，可紧密贴合底部支架实现径向定位，一次到位的螺栓锁紧可提供约3Nm的预紧力，完成锁紧后可限制夹紧环、底部支架与主轴住房之间的相对转动，避免自转松脱。吊装支架根据实际受力需求做了结构优化，锁紧螺母可对吊装支架提供额外的锁紧固定力，同时夹紧环可根据上部尺寸差异做适配调整，兼容更小尺寸的安装版本，整体结构经过扭矩校核，可提供超过44Nm的正反双向扭矩抵抗能力，兼顾连接可靠性与安装便捷性，可直接用于相关机械连接结构的设计参考、装配演示与工艺验证。
