可变形拖挂车底盘悬架结构设计

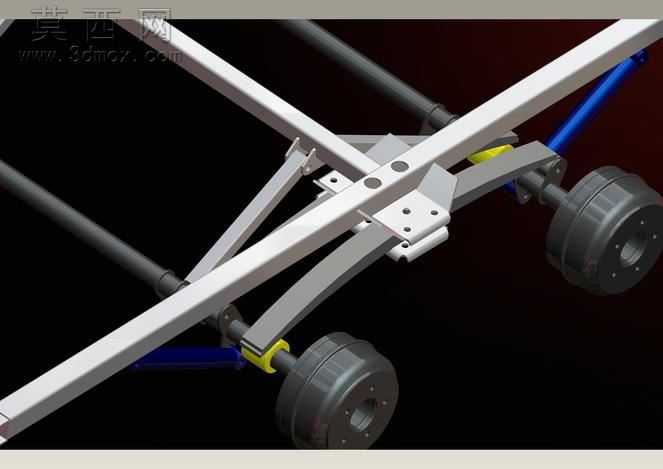

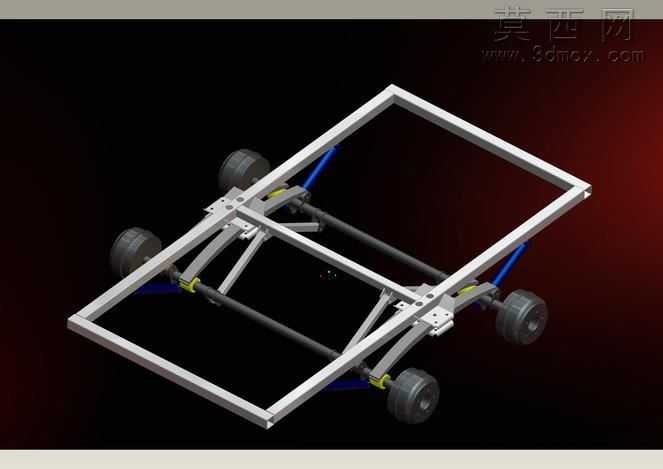

本作品为可变形拖挂车底盘行走机构的三维建模设计，整体围绕轻量化、可变形调整的使用需求展开结构搭建。建模过程中首先完成主体车架的基准搭建，采用交叉式金属管材作为主承载梁结构，通过参数化建模确定梁体的交叉角度、安装孔位的同轴度与位置公差，保证各连接点位的装配精度。在悬架结构设计上，采用板簧与阻尼元件结合的弹性支撑方案，黄色衬套部件作为铰接缓冲节点，既实现轮组与车架的柔性连接，又能在行驶过程中过滤路面颠簸带来的冲击，蓝色阻尼杆件负责限制悬架的最大形变行程，避免结构出现硬碰撞损伤。轮组部分采用实体建模还原轮毂的安装结构，预留了轴承安装位与轴系配合面，保证轮组可绕轴顺畅转动，同时匹配悬架的摆动行程设计轮组与车架的安全间隙，避免转向或颠簸过程中出现运动干涉。材质渲染阶段，为金属车架赋予哑光银白的铝合金材质，还原轻量化金属构件的表面质感，板簧部件做深灰色金属喷涂处理，阻尼杆件采用亮蓝色工程塑料与金属活塞杆的组合材质，橡胶轮胎赋予深黑色哑光橡胶质感，铰接衬套做亮黄色工程塑料材质区分，通过不同材质的色彩与质感差异，清晰区分各个功能部件，让整体结构的层级关系一目了然。设计思路上围绕拖挂车的可变形态需求，将主车架设计为可调整角度的交叉铰接结构，通过中部的铰接点位与锁止孔位，可根据使用场景调整车架的展开宽度与承载形态，适配不同尺寸的载货平台安装需求，所有连接点位均采用标准紧固件安装位设计，方便后续的装配拆解与维护调整。建模过程中反复校验各运动部件的活动行程，确保悬架上下摆动、车架形态调整过程中所有构件无干涉，各受力点位的结构厚度满足承载强度要求，在保证轻量化的前提下兼顾结构刚性，整体结构紧凑合理，充分展现了小型拖挂车行走系统的可变设计思路，可作为小型拖挂设备、便携运载工具的底盘结构设计参考。
